ДЗ 3.2: Расчет на устойчивость вариант 10

Задача 3.2. Расчет на устойчивость

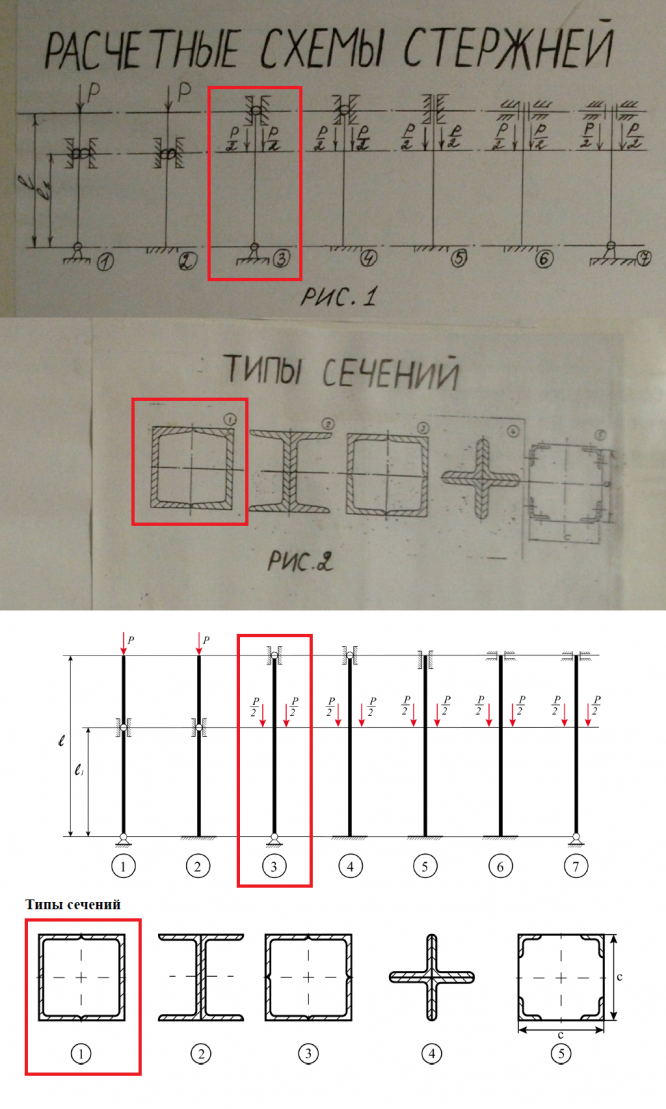

• 1. Для заданного стержня (таблица 1, рис. 1) определить коэффициент приведенной длины μ, воспользовавшись энергетическим методом, при этом для расчетных схем 1,2,4 в качестве аппроксимирующей функции взять алгебраический полином, а для остальных - подобрать тригонометрическую функцию.
• 2. Исходя из заданной нагрузки подобрать номер профиля поперечного сечения стержня, взяв тип сечения из таблицы 1 и рис. 2, при этом для сечений типа 1,2,3,4 использовать метод последовательных приближений, а для сечения типа 5 подобрать номер профиля из условия σ_кр=1,1σ_пц и найти параметр "С", обеспечивающий требуемую гибкость стержня. При подборе профиля использовать сортамент прокатной стали согласно ГОСТам 8509-72, 8239-72, 8240-72 (см. В. И, Феодосьев - Сопротивление материалов)
