ДЗ 6B: Расчет на прочность. Общий случай напряженного состояния вариант 28
Описание
- 💵Зачем платить за всё ДЗ, если нужна одна задача? - 🔎Выбирай нужную в "Файлах в коллекции"👇
Задача 6-1 ![]()
Задача 6-2 - B
![]()
Показать/скрыть дополнительное описание

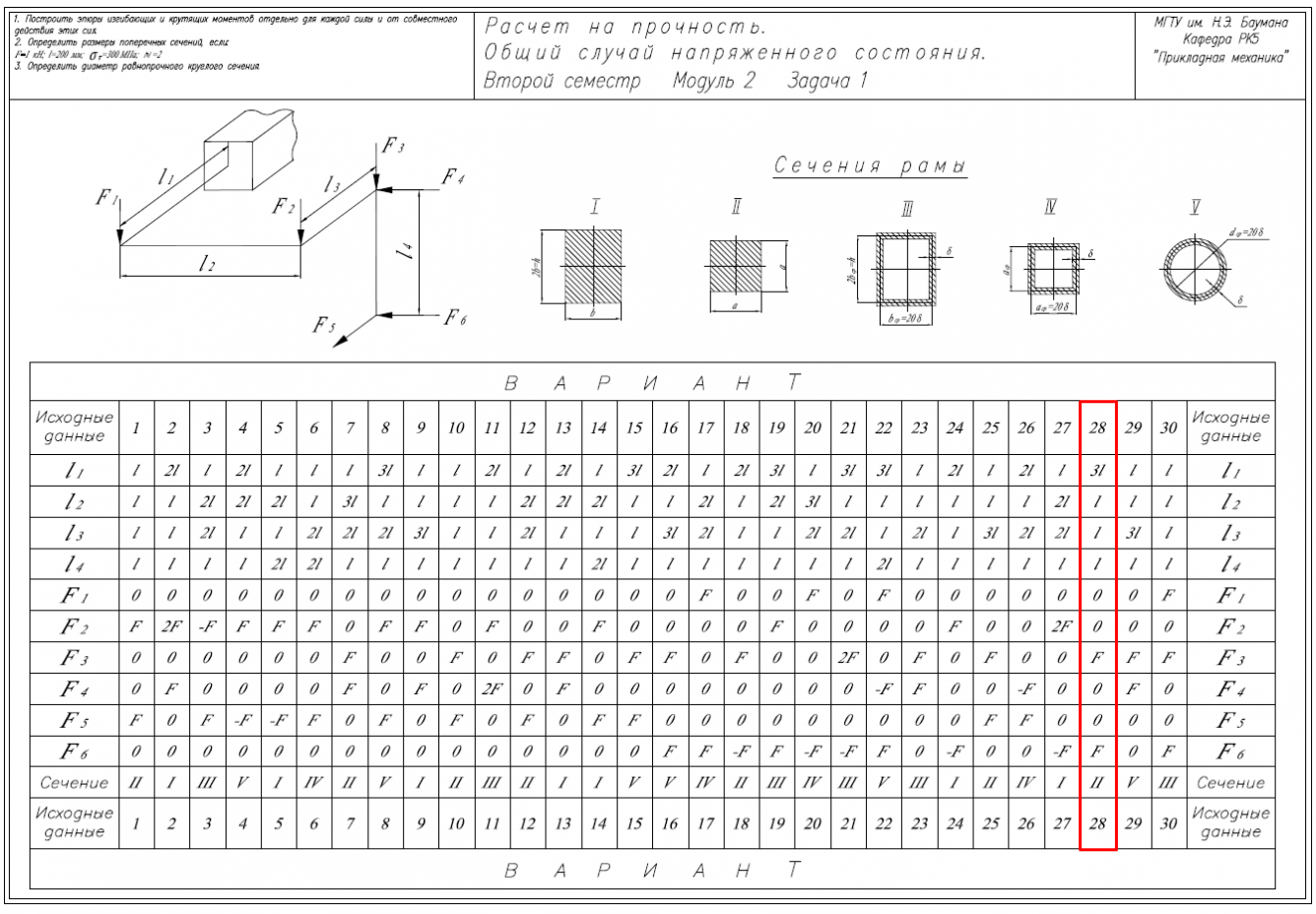

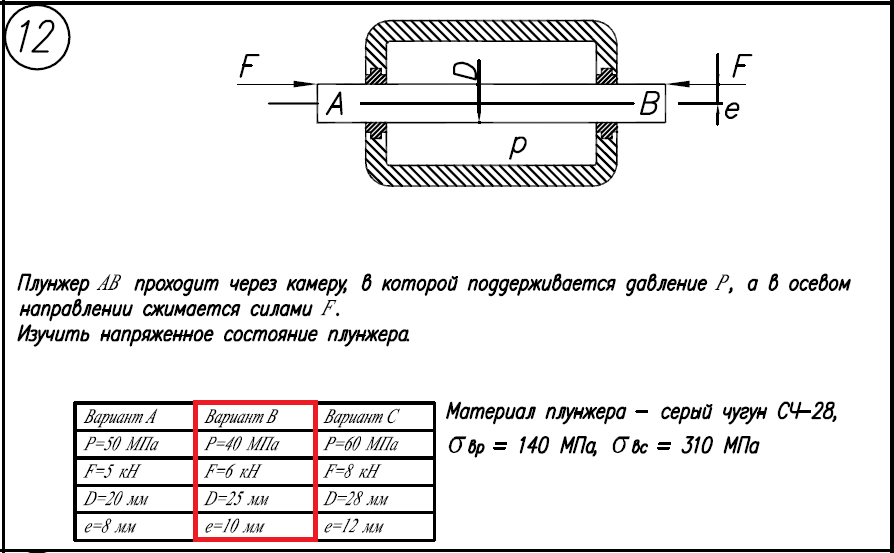

Задача 6.1 Построить эпюры изгибающих M/изг и крутящих M/кр моментов отдельно для каждой силы и от совместного действия этих сил. 2)Определить размеры поперечных сечений, если: F=1кН; l=200мм, σ/Т=300МПа; n/Т=2. 3)Определить диаметр равнопрочного круглого сечения. Задача 6.2. Для деталей, изображенных на чертежах и указанных в тексте задач, требуется: 1)Определить напряженное состояние в наиболее нагруженных точках. 2)Исследовать напряженное состояние в этих точках аналитически и графически. 3)Определить коэффициент запаса. Плунжер AB проходит через камеру, в которой поддерживается давление P, а в осевом направлении сжимается силами F. Изучить напряженное состояние плунжера.
Материал плунжера - сечрый чугун СЧ-28, σ/вр=140МПа; σ/вс=310МПа; Вариант B: P=40МПа; F=6кН; D=25мм; e=10мм.
