Оглавление

Аннотация. 2

Введение. 3

1. Описание установки. 4

2. Процессная модель. 6

2.1.Целевые функции. 6

2.2. Сервисные функции. 7

2.3. Функции коррекции цели. 7

3. Описание программы управления установкой. 8

4. Комплексно-принципиальной схемы.. 10

5. Информационный поиск элементов САУ и исполнительных механизмов. 13

5.1. Элементы системы управления. 13

5.2. Элементы вакуумной системы.. 21

5.3. Система охлаждения. 26

5.4. Система питания. 27

Заключение. 30

Список использованной литературы.. 31

Аннотация

Ключевые слова: УСТАНОВА ТЕРМОВАКУУМНОЙ ЛБРАБОТКИ ЭВП, ОТКАЧНОЙ ПОСТ, СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ, КОНТРОЛЛЕР.

Графическая часть проекта представляет собой 5 листов формата А1. Графическая часть проекта выполнена в системе «AutodestAutoCAD 2014.

Расчетно-пояснительная записка выполнена в среде Microsoft® Office профессиональный плюс Word 2010 версия 14.0.6112.5000 (32-разрядная).

Расчетно-пояснительная записка состоит из 31 страницы, 14 рисунков, 2 таблиц, список литературе содержит 2 наименования.

Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ, а также правилами и методами составления технического задания на программное обеспечение САУ.

1-й лист (ПМ) содержит процессную модель работы САУ.

2-й и 3-й листы (ФС) содержат комбинированную функциональную схему установки с указанием всех энергетических и управляющих сигналов.

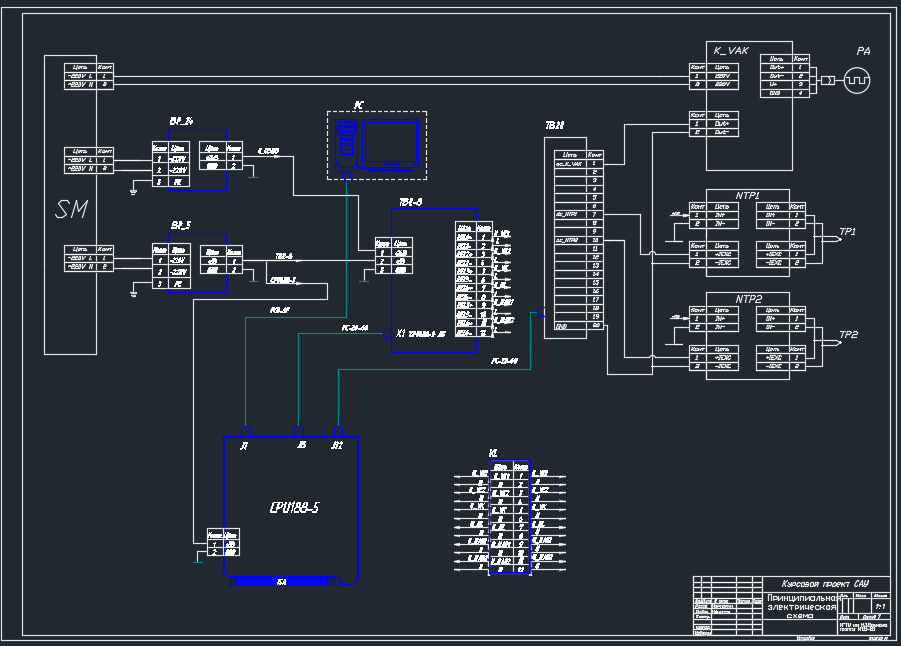

На 4-ом листе (ЭЗ) представлена принципиальная электрическая схема соединений САУ.

На 5-ом листе (ЭМ) приставлена экранная модель управляющей программы.

Введение

Автоматизация производства – это процесс в развитии машинного производства, при котором функции управления и контроля, ранее выполнявшиеся человеком, передаются приборам и автоматическим устройствам. Автоматизация производства - это основа развития современной промышленности, генеральное направление технического прогресса. Его целью является повышение эффективности труда, улучшение качества выпускаемой продукции, создание условий для оптимального использования всех ресурсов производства. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.

В настоящее время все больше и больше технологических процессов производятся в вакууме. Это обусловлено возросшими требованиями к качеству, чистоте, точности изделий. Многие из технологических процессов требуют различных перемещений заготовки в вакуумной камере. Сложность их реализации заключается в невозможности размещения электродвигателей в вакууме. При работе они выделяют большое количество газов и мелких частиц, что приводит к невозможности получения высокого вакуума. Кроме того электродвигатели выделяют тепло, которое в обычных условиях поглощается окружающей средой, а вакууме это невозможно. Эти проблемы решаются путем помещения электродвигателя вне вакуумной камеры и использованием ввода вращения в вакуум.

1. Описание установки

Целью данного курсового проекта является разработка системы автоматизированного управления откачного поста.

Рис.1. Конструкция откачного поста.

Целевой интерфейс:

Данная установка термовкауумной обработки ЭВП предназначен а для финишной откачки и герметизации прибора в технологическом объеме.

Механический интерфейс:

Габариты 1700х1680х2530 мм

Энергетический интерфейс:

Номинальная мощность не более 145 кВт

Номинальное напряжение питающее сети 380 В

Номинальная частота 50 Гц

Информационный интерфейс:

Информационный интерфейс после разработки САУ будет состоять из процессорного модуля СPU-188-5 фирмы Fastwell, который монтируется в корпусе в стойку
