Курсовая работа: САУ автоматического монтажа поверхностно монтируемых компонентов на печатные платы
-18%
Описание
Курсовой проект по системам автоматического управления 2005-го года
Реферат .. 4
Введение .. 4
Описание установки .. 6
Процессная модель .. 7
Таблица процессов . 7
Сервисные процессы .. 8
Общие подпрограммы .. 9
Состав системы ... 10
Физическая структура .. 10
Система позиционирования . 10
Вакуумная система . 11
Логическая структура .. 12
Блок коммутации и преобразования сигналов (БКПС) 12
Блок коммутации сигналов границ движения (БКСГД) 12
Блок питания (БП) 12
БУ вакуумом (БУВ) 13
Проектирование блока управления вакуумом .. 13
Циклограмма работы установки . 13
Разработка схемы управления . 14
Таблица состояний выходного триггера . 14
График состояний . 14
Расчет цепи сброса . 15
Расчет оптронной развязки . 15
Параметры основных элементов схемы .. 15
Расчет цепи питания триггера . 16
Заключение .. 17
Список использованной литературы и ресурсов сети .. 18
Приложения .. 19
Приложение 1. Поиск исполнительных элементов . 19
Приложение 2. Микросхема IТС232-А. Сопряжение с RS-232 . 20
Приложение 3. Характеристики шаговых двигателей . 21
Рассмотрены основные узлы САУ и проведен расчет и проектирование системы управления каналом откачки, спроектирована общая электрическая принципиальная схема СУ.

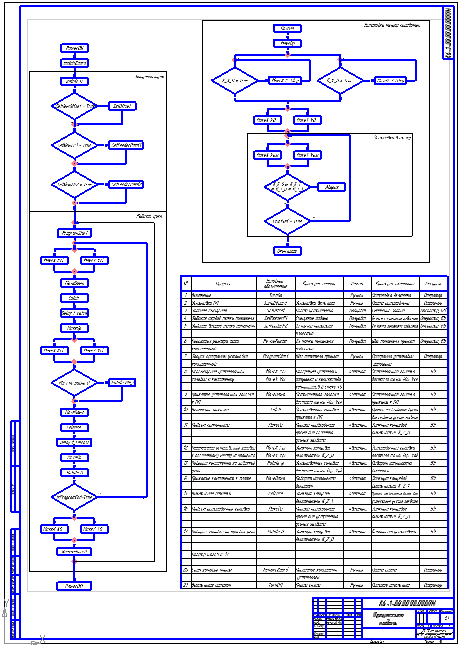

Проект выполнен в объеме 5 листов и расчетно-пояснительной записки. На первом листе показана процессная модель в виде блок-схем и таблица процессов. На втором и третьем листе показана комплексная принципиальная схема установки с перечнем элементов. На четвертом листе изображена принципиальная электрическая схема блока коммутации и преобразования сигналов. На пятом листе изображена принципиальная электрическая схема блока управления вакуумом.
Главным преимуществом установки является возможность ее гибкой настройки под определенный тип плат и компонентов. Благодаря отсутствию лишних узлов и использованию в основе взаимозаменяемых компонентов, а также центральной роли персонального компьютера, переход от производства одного типа плат к другому осуществляется в кратчайшие сроки.
Курсовой проект
по курсу
"Системы автоматизированного управления"
" Проектирование системы управления установкой автоматического монтажа поверхностно монтируемых компонентов на печатные платы "
Расчетно-пояснительная записка
| | |
| | |
Содержание
Содержание .. 3Реферат .. 4
Введение .. 4
Описание установки .. 6
Процессная модель .. 7
Таблица процессов . 7
Сервисные процессы .. 8
Общие подпрограммы .. 9
Состав системы ... 10
Физическая структура .. 10
Система позиционирования . 10
Вакуумная система . 11
Логическая структура .. 12
Блок коммутации и преобразования сигналов (БКПС) 12
Блок коммутации сигналов границ движения (БКСГД) 12
Блок питания (БП) 12
БУ вакуумом (БУВ) 13
Проектирование блока управления вакуумом .. 13
Циклограмма работы установки . 13
Разработка схемы управления . 14
Таблица состояний выходного триггера . 14
График состояний . 14
Расчет цепи сброса . 15
Расчет оптронной развязки . 15
Параметры основных элементов схемы .. 15
Расчет цепи питания триггера . 16
Заключение .. 17
Список использованной литературы и ресурсов сети .. 18
Приложения .. 19
Приложение 1. Поиск исполнительных элементов . 19
Приложение 2. Микросхема IТС232-А. Сопряжение с RS-232 . 20
Приложение 3. Характеристики шаговых двигателей . 21
Реферат
В данном курсовом проекте рассмотрена система автоматизированного управления установкой размещения электронных компонентов на печатные платы.Рассмотрены основные узлы САУ и проведен расчет и проектирование системы управления каналом откачки, спроектирована общая электрическая принципиальная схема СУ.
Проект выполнен в объеме 5 листов и расчетно-пояснительной записки. На первом листе показана процессная модель в виде блок-схем и таблица процессов. На втором и третьем листе показана комплексная принципиальная схема установки с перечнем элементов. На четвертом листе изображена принципиальная электрическая схема блока коммутации и преобразования сигналов. На пятом листе изображена принципиальная электрическая схема блока управления вакуумом.
Введение
Проектируемая установка предназначена для осуществления автоматического монтажа поверхностно монтируемых компонентов на печатные платы в условиях разового (прототипного) и мелкосерийного производства.Главным преимуществом установки является возможность ее гибкой настройки под определенный тип плат и компонентов. Благодаря отсутствию лишних узлов и использованию в основе взаимозаменяемых компонентов, а также центральной роли персонального компьютера, переход от производства одного типа плат к другому осуществляется в кратчайшие сроки.
Описание установки
Установка представляет собой трехкоординатный стол, имеющий на рабочей поверхности устройства для размещения и закрепления печатной платы и ленты питателя компонентов. Установочная головка оснащена вакуумным захватом, позволяющим поднимать компоненты с ленты питателя и монтировать их на посадочные места на ПП. Система оборудована четырьмя шаговыми двигателями серии MDrive – по одному на каждое направление движения плюс один двигатель, обеспечивающий разворот компонента на заданный угол. Все двигатели имеют в своем составе интегрированные контроллеры и соединены по принципу простейшей локальной сети. Установка управляется с персонального компьютера посредством протокола RS-232.
· Скорость размещения: 900-1200 компонентов в час.
· Максимальные размеры печатных плат: 390х305 мм.
· Максимальные размеры области раскладки: 370х235 мм.
· Толщина печатных плат: 0,5-2 мм.
· Диапазон компонентов: от типоразмера 0402 до размеров корпуса 40х40 мм.
· Максимальная высота компонента: 4,8 мм.
· Вращение компонента: 360°.
· Электропитание: 115/230В, 50-60Гц.
· Максимальная потребляемая мощность: 90Вт.
· Давление сжатого воздуха: 4-6 Бар.
Место для установки: 1100х660х335 мм.Характеристики курсовой работы
