Курсовая работа: САУ установки для импульсно-динамического нанесения покрытий

КУРСОВОЙ ПРОЕКТ

на тему:

Система автоматизированного управления

установки для импульсно-динамического

нанесения покрытий

Москва 1999 г.

ЗАДАНИЕ

на курсовой проект по системам автоматического управления

оборудования электронных технологий.

Тема проекта: Установка для импульсно-динамического нанесения

твердосмазочных покрытий с поворотной камерой

1. Проработать описание работы машины, выбрать и обосновать состав ее основных целевых функций, сервисных функций, функций коррекции цели.

2. Разработать комплексную принципиальную схему, как совокупность системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материальными, энергетическими и информационными потоками.

3. Описать механический, энергетический и информационный интерфейс компонентов машины. Составить технические задания на проработку отдельных компонентов.

4. На уровне эскизного и рабочего проекта проработать предложенный компонент САУ.

Содержание графической части.

1. Процессная модель машины...................................….............1 л.
2. Комплексная принципиальная схема....................................2 л.
3. Схема электрическая принципиальная...........…..................1 л.

Содержание расчетно-пояснительной записки:

1. Аннотация.
2. Описание процессной модели. Выбор и обоснование целевых, сервисных функций, и функций коррекции цели.
3. Описание комплексной принципиальной схемы.
4. Технические задания на элементы и узлы машины.
5. __________________________________________________

(Описание предложенных к проработке элементов САУ).

1. Заключение.

Содержание

Введение.......................................................................................................стр.4

1. Описание процессной модели.................................................................стр.5

1.1 Деление технологии на процессы........................................................стр.5

1.2 Выбор сервисных процессов................................................................стр.6

1.3 Выбор процессов коррекции цели.......................................................стр.6

2. Комплексная принципиальная схема...................................................стр.7

3. Техническое задание на элементы и узлы машины...........................стр.8

4. Описание работы.................................................................................стр.9

5. Расчетная часть................................................................................стр.10

Современные методы поиска информации.........................................стр.12

Список используемой литературы......................................................стр.13

Введение.

Целью проекта является разработка системы автоматического управления установки для нанесения покрытий импульсно-динамическим методом .

Исходя из специфики работы данной установки, были подробно рассмотрены процессы эксплуатации установки с точки зрения систем автоматического управления.

Для упрощения работы оператора, повышения производительности и надежности работы предложен вариант автоматизированной установки вместо имеющейся установки с ручным управлением.

1. Описание процессной модели.

В данном курсовом проекте разрабатывается процессная модель установки для нанесения покрытий импульсно-динамическим методом.

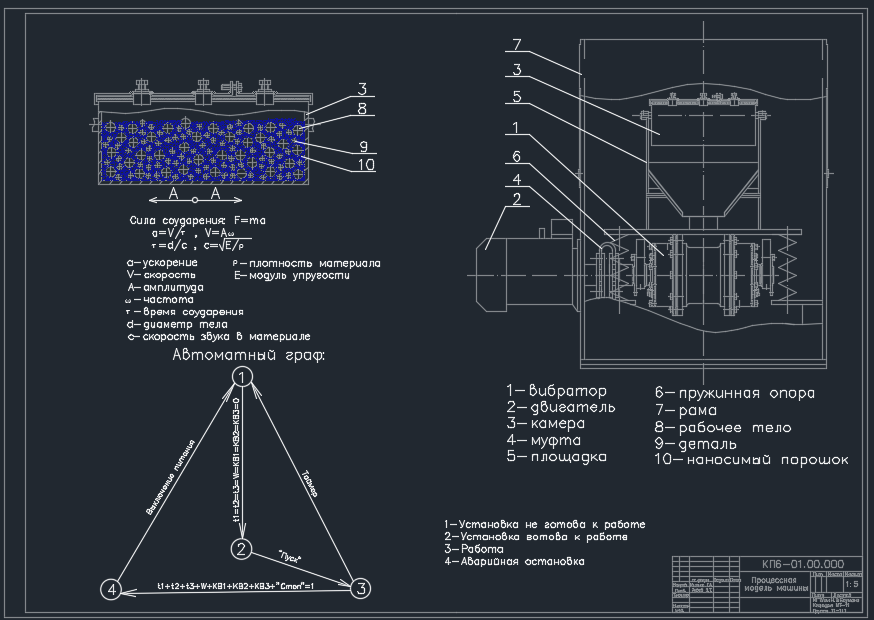

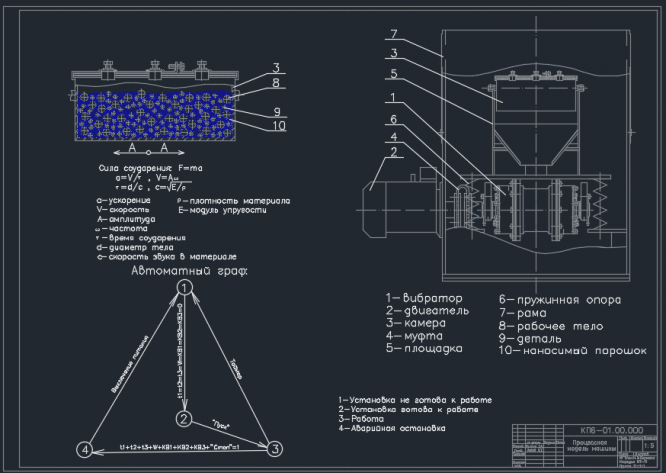

На листе 1 графической части представлен общий вид установки. Она состоит из следующих основных частей: рама, площадка, муфта, вибратор с системой охлаждения, камера, пружинные опоры, двигатель.

Рама представляет собой сварную конструкцию на которой крепится площадка и двигатель.

На площадку устанавливаются все движущиеся части установки: камера, вибратор. Оснащена желобом, который облегчает разгрузку камеры.

Муфта служит для гибкой связи валов двигателя и вибратора.

Вибратор предназначен для создания колебаний с заданной амплитудой. Амплитуда варьируется с помощью взаимного разворота дебалансов. Для предотвращения перегрева предусмотрена система охлаждения, включающая в себя рубашку охлаждения, встроенную в корпус вибратора, и шлангов подвода охлаждающей жидкости.

В камере происходит непосредственное нанесение покрытий.

Пружины служат для гашения колебаний, чтобы избежать передачи их раме от площадки.

В камеру загружаются рабочие тела, наносимый порошок и детали, на которые его необходимо нанести. Под действием вибрации, создаваемой вибратором и передаваемой на камеру, рабочие тела и детали соударяются и наносимый материал вбивается в поверхность деталей.

Также на первом листе представлен автоматный граф работы установки.

1.1 Деление технологии на процессы.

Проведение обработки можно разделить на следующие процессы:

1. Загрузка;
2. Обработка;
3. Выгрузка.

Проанализируем данные процессы:

1. Загрузка производится в ручную.

Критерий начала:

Наличие деталей, рабочих тел и напыляемого материала.

Критерий окончания:
