Курсовая работа: Расчет и проектирование импульсного усилителя вариант 28

Расчет и проектирование импульсного усилителя

Содержание

• Содержание. 3
• Введение. 4
• 1. Задание на проектирование. 5
• 2. Расчет выходного каскада. 7
• 2.1 Выбор транзистора в выходном каскаде. 7
• 2.2 Характеристики выбранного транзистора. 8
• 2.3 Выбор рабочей точки и определение параметров транзистора. 9
• 2.4 Построение нагрузочной прямой по постоянному и переменному току. 10
• 2.5 Определение g-параметров в рабочей точке. 11
• 2.6 Расчет элементов стабилизации выходного каскада. 13
• 2.7 Определение низкочастотных и высокочастотных параметров транзистора выходного каскада в средней точке. 15
• 2.8 Определение коэффициента усиления и времени установления выходного каскада. 17
• 2.9 Расчет входного сопротивления и входной емкости выходного каскада. 18
• 3. Расчет каскадов предварительного усиления. 19
• 3.1 Выбор транзистора для предварительных каскадов. 19
• 3.2 Характеристики выбранного транзистора. 20
• 3.3 Выбор режима работы транзистора в предвыходном каскаде. 20
• 4. Определение числа предварительных каскадов. 22
• 5. Расчет предвыходного каскада. 23
• 5.1 Расчет элементов стабилизации предварительных каскадов. 24
• 5.2 Определение коэффициента усиления и времени установления предвыходного каскада. 25
• 5.3 Расчет входного сопротивления и входной емкости предвыходного каскада. 26
• 6. Расчет первого предварительного каскада: 26
• 6.1 Расчет элементов стабилизации первого предварительного каскада. 27
• 6.2 Определение коэффициента усиления и времени установления первого предварительного каскада. 28
• 6.3 Расчет входного сопротивления и входной емкости первого предварительного каскада. 30
• 7.Расчет входного каскада. 31
• 8. Заключение. 32
• 9.Расчет вспомогательных цепей. 33
• 9.1 Определение величины плоской вершины спада. 33
• 10. Расчет мощностей, рассеиваемых на резисторах, и напряжений, действующих на конденсаторах. 33
• Список литературы: 35
• Дополнение. 36
• Перечень элементов принципиальной схемы. 38

Введение

Расчет импульсного усилителя предполагает множество решений. В данной работе нам необходимо найти наиболее оптимальный вариант решения. Сам расчет начинается с выходного каскада, зная амплитуду выходного сигнала, величину и характер внешней нагрузки выбирают соответствующий транзистор. Производится полный расчет выходного каскада и по найденным значениям коэффициента передачи и времени установления принимается решение для введения коррекции каскада, если эти значения не соответствуют ожидаемым.
Затем выбирается транзистор для каскадов предварительного усиления. Определяется их количество исходя из заданной полярности входа и выхода всего усилителя, коэффициента усиления входного и времени установления входного и предварительного каскадов. После определения количества этих каскадов выполняется их расчет. По результатам расчета принимается решение о коррекции каскадов, в последнюю очередь выполняется расчет входной цепи.
В конце работы необходимо сравнить рассчитанные параметры с требуемыми данными в задании, и в случае не соответствия выполнить корректировку в нужном каскаде или воспроизвести весь расчет заново.

1. Задание на проектирование

Таблица 1. Техническое задание:

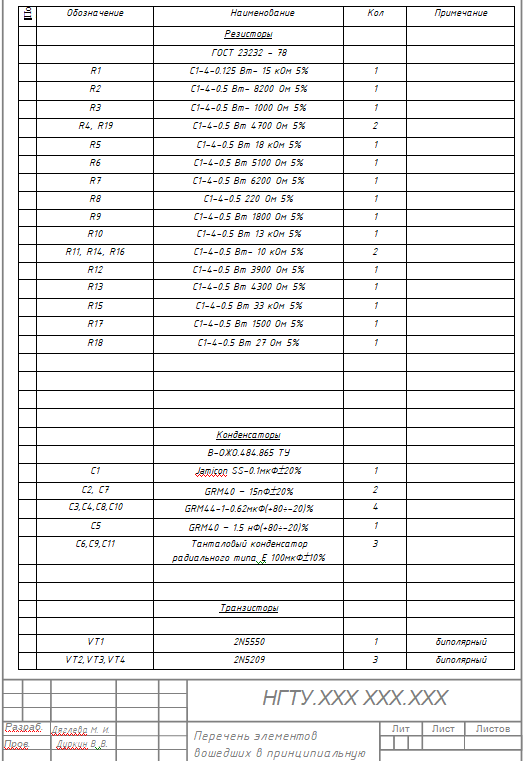

Перечень элементов принципиальной схемы. Чертежа самой схемы нет!
