Вопросы/задания к тесту/контрольной: Релейная защита трансформатора ТД-32000/110

Содержание

Введение. 3

1 Определение параметров, необходимых для расчетов. 5

1.1 Определение параметров схемы замещения. 5

1.1.1 Определение параметров системы.. 5

1.1.2 Определение параметров линии. 5

1.1.3 Определение параметров трансформатора. 5

1.2 Определение максимального рабочих токов трансформатора. 5

1.3 Определение токов короткого замыкания. 5

1.3.1 Максимальный режим . 6

1.3.2 Максимальный режим . 6

2 Релейная защита трансформаторов. 7

2.1 Газовая защита. 7

2.2 Дифференциальная защита трансформатора (ДЗТ) 8

2.2.1 Дифференциальная токовая отсечка. 8

2.2.2 Дифференциальная токовая защита с торможением. 9

2.3 Максимальная токовая защита при внешних КЗ. 14

2.4 Максимальная токовая защита от перегрузки. 16

3 Противоаварийная автоматика. 17

3.1 Автоматическое повторное включение трансформаторов. 17

Список использованной литературы.. 18

Введение

Силовые трансформаторы – самые дорогостоящие элементы оборудования распределительных подстанций. Трансформаторы рассчитаны на продолжительный срок службы, но при условии, что они будут работать в нормальном режиме, и не будут подвергаться недопустимым токовым перегрузкам, перенапряжениям и другим нежелательным режимам работы.

Для предотвращения повреждения трансформатора, продления его срока службы и обеспечения его работы в нормальном режиме нужны различные устройства защиты и автоматики.

В соответствии с требованиями ПУЭ (п. 3.2.51) [1] на трансформаторах устанавливаются следующие защиты:

‒ основные: газовая защита, применяемая для выявления повреждений внутри кожуха, сопровождающихся выделением газа, и понижения уровня масла, и продольная дифференциальная защита для выявления внутренних повреждений;

‒ резервные: МТЗ для выявления внешних КЗ и МТЗ для выявления перегрузок.

Для того чтобы обеспечить надежную защиту электрических сетей при повреждениях, часто недостаточно использовать защиту одного вида. Так, токовые отсечки обеспечивают быстрое выявление повреждений, но имеют зоны нечувствительности в конце контролируемого объекта. МТЗ имеют достаточно протяженные зоны действия, но их приходится выполнять с большими выдержками времени срабатывания, где требуется высокое быстродействие. Для того чтобы максимально использовать достоинства защит разных типов.

Наибольшее распространение получили трехступенчатые токовые защиты. В качестве первой ступени используются токовые отсечки мгновенного действия (селективные токовые отсечки). В качестве второй ‒ токовые отсечки с выдержкой времени срабатывания (неселективные токовые отсечки). В качестве третьей ступени ‒ МТЗ.

Исходные данные для расчета приведены ниже.

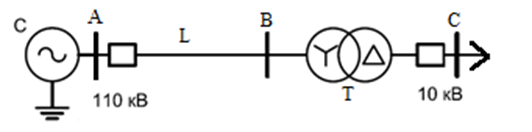

На рисунке 1 представлена схема рассматриваемой сети.

Рисунок 1

Таблица 1 ‒ Исходные данные

Таблица 2 ‒ Каталожные данные трансформаторов
