Курсовая работа: Релейная защита трансформатора
Описание

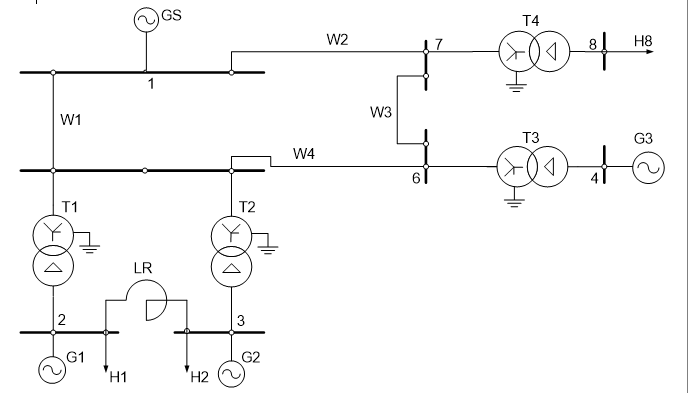

Рисунок 1 – Схема электрических соединений ЭЭС. Параметры элементов электрической системы
Генераторы Таблица 1.
| Обозначения | Тип | Sном, МВА | Uном, кВ | Iном, кА | Сопротивления | ||
| xd” | x2 | x0 | |||||
| G-1,G-2 | ТВФ-63-2ЕУ3 | 78,75 | 10,5 | 4,33 | 0,1361 | 0,166 | 0,0672 |
| G-3 | СВ-1500/175-84 | 190 | 15,75 | 6,95 | 0,27 | 0,222 | 0,082 |
Системы Таблица 2.
| Обозначения | Мощность системы, МВА | x(1)с, Ом. | x(0)с Ом. |
| GS | 1200 | 0,15 | 0,23 |
Обобщенная нагрузка Таблица 3.
| Обозначения | Мощность, МВА |
| H1, H2 | 47,2 |
| Н8 | 25 |
| H3 | 114 |
Трансформаторы Таблица 4.
| Обозначения | Тип | Мощность, МВА | Напряжение обмотки, кВ | Uк, % | |
| ВН | НН | В–Н | |||
| Т1,Т2 | ТДЦ- 80000/110 | 80 | 121 | 10,5 | 11 |
| Т3 | ТДЦ- 125000/110 | 125 | 121 | 10,5 | 10,5 |
| Т4 | ТДН- 40000/110 | 40 | 115 | 38,5 | 10,5 |
Линии Таблица 5.
| Обозначения | Длина, км | x(1), Ом/км | x(0)/ x(1) |
| W1 | 30 | 0,420 | 2,7 |
| W2 | 25 | 0,405 | 3,0 |
| W3 | 20 | 0,405 | 2,8 |
| W4 | 45 | 0,420 | 2,5 |
Реакторы Таблица 6.
| Обозначения | UН,кВ | IН,кА | x,Ом |
| РБДГ-10-2500-0,35У3 | 10 | 2,5 | 0,35 |
Содержание
1 Введение
2 Расчет параметров схемы замещения прямой и нулевой последовательности
3 Характеристика защищаемого элемента
4 Определение объема релейной защиты
5 Выбор трансформаторов тока и трансформаторов напряжения
6 Расчёт дифференциальной защиты с реле типа РНТ-565
7 Газовая защита с реле РГТ - 80
8 Расчет защиты от сверхтоков при внешних КЗ
8.1 Расчет защит на стороне ВН
8.2 Расчет защит на стороне НН
9 Расчет защит от симметричных перегрузок
10 Расчет защиты от однофазных КЗ
Приложение А
Приложение Б
Список использованной литературы
