Для промышленного предприятия, занимающегося производством изделий из пластических масс, требуется запроектировать сушильную установку, предназначенную для сушки гранулированного полиэтилена.
Описание
Задание на курсовой проект
Для промышленного предприятия, занимающегося производством изделий из пластических масс, требуется запроектировать сушильную установку, предназначенную для сушки гранулированного полиэтилена.Исходные данные:
Требуема производительность сушильной установки (по сухому веществу): 250 кг/ч (вариативная часть от 200 до 600 кг/ч)
Влажность материала:
- начальная (на сухую массу) – 0,25 кг/кг (вариативная часть от 0,5 до 0,2);
- конечная (на сухую массу) – 0,02 кг/кг;
- критическая (на сухую массу) – 0,08 кг/кг.
Средний диаметр частиц – 0,45 мм.
Фактор формы частицы – 1,2.
Удельная теплоемкость сухого материала – 1,55 кДж/(кг*К).
Плотность продукта – 1450 кг/куб.м.
Начальная температура материала – 20 0С.
Допустимая температура нагрева материала - 60 0С.
Расход воздуха – 6500 кг/ч.
Температура воздуха перед сушилкой – 140 0С.
Место расположения производства – Ростовская область.
Рассмотреть вариант использования сушильной установки со взвешенным слоем (например – спиральную сушилку).
Требуется провести: тепловой и конструктивный расчет сушильной установки, гидравлический (аэродинамический расчет), подобрать необходимое вспомогательное оборудования.
Графический материал:

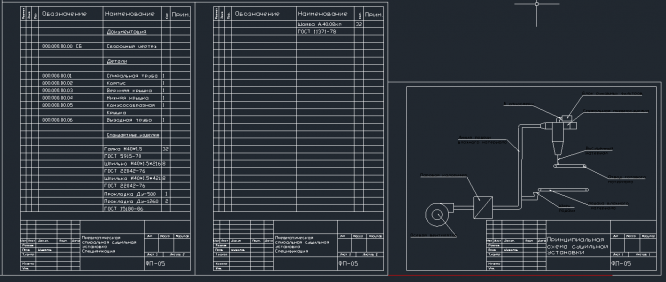

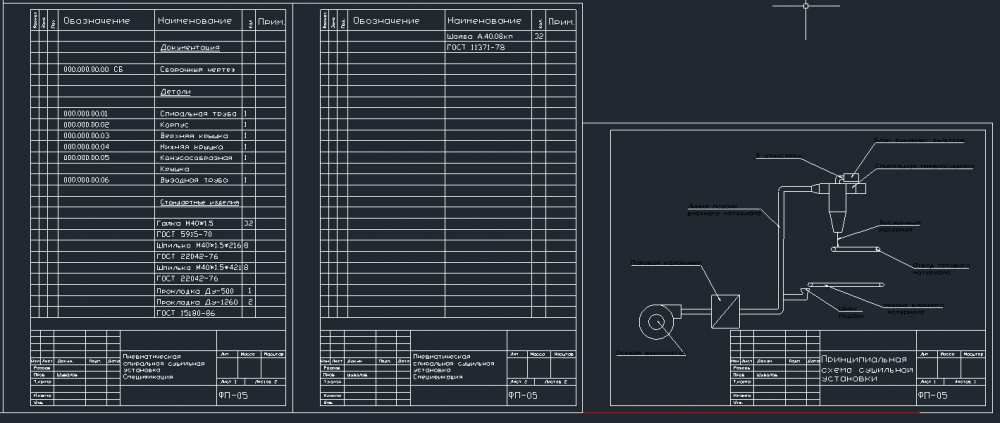

- Принципиальная схема сушильной установки в комплектации с основным и вспомогательным оборудованием.

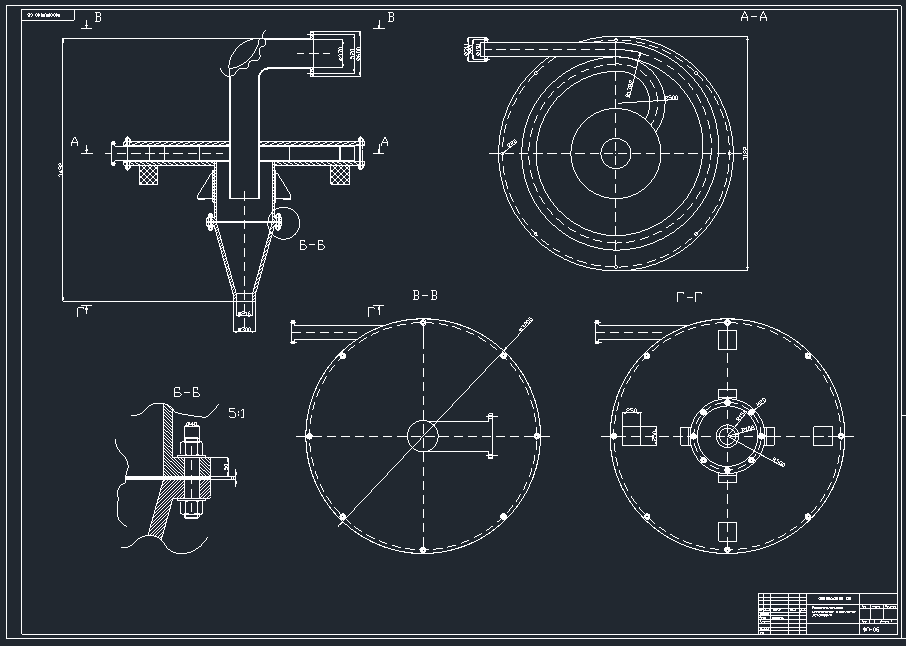

- Чертеж общего вида сушильной установки.
РПЗ
ОГЛАВЛЕНИЕ1. Задание ............................................................................................................ 1
2. Исходные данные для выполнения КП по курсу .................................. 1
3. Оглавление ..................................................................................................... 3
4. Расчетная часть ............................................................................................. 4
5. Описание конструкции спиральной сушилки........................................ 9
6. Описание принципиальной схемы .......................................................... 11
7. Графический материал.............................................................................. 12
8. Вспомогательное оборудование ............................................................... 13
9. Список используемой литературы .......................................................... 14

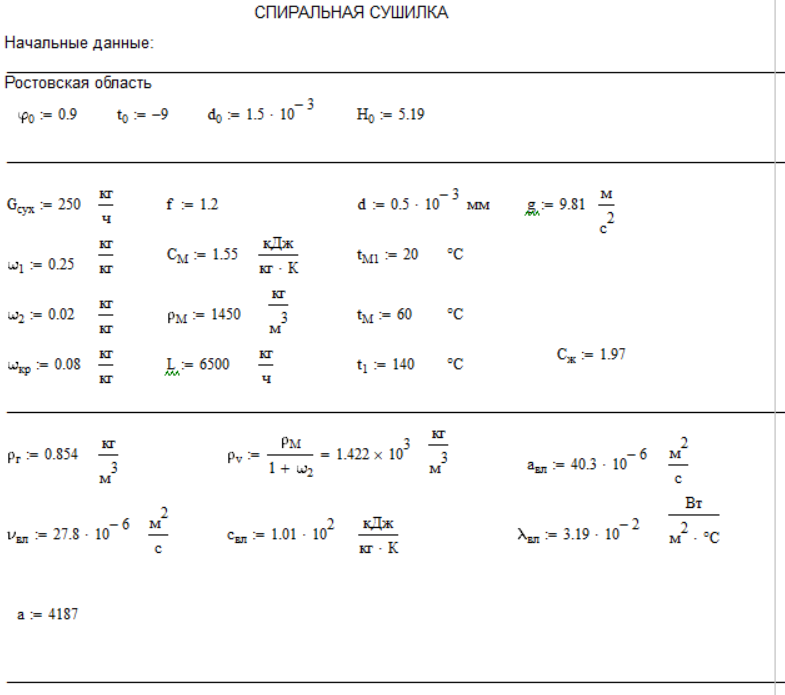

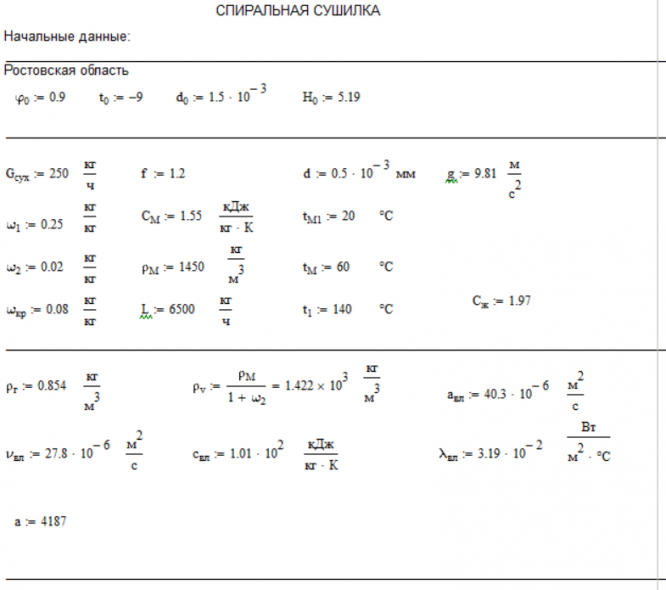

Расчеты
Чертежи ![]()
Файлы условия, демо
Характеристики курсовой работы
Учебное заведение
НИУ «МЭИ» Семестр
Вариант
Программы
Просмотров
9
Качество
Идеальное компьютерное
Размер
923,03 Kb
Список файлов
РПЗ.pdf
Чертежи.dwg
Расчеты.xmcd
