Лабораторная работа 1: Лабороторная работа №1
Описание
Цель работы:
-Ознакомление с аэродинамическим стендом, составом и назначением его
борудования, средствами измерени;
-Исследование гидродинамики потока в межтрубном пространстве;
-Измерение распределений скорости в пучке труб;
-Измерение распределения статического давления по длине трубного пучка;
-Определение средней скорости потока в межтрубном пространстве;
-Определение коэффициента гидравлического сопротивления (КГС) трения при продольном движении потока в межтрубном пространстве.
![]()

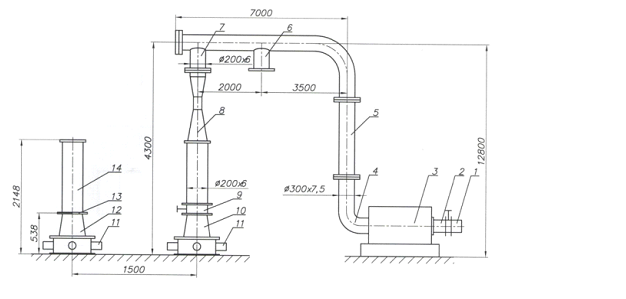

На рисунке 1 приведена схема и состав аэродинамического стенда. На этом же рисунке изображен один из рабочих участков, в состав которого входит шестигранный чехол (14) с устанавливаемым в нём 19-титвэльным пучком имитаторов твэлов. Поток воздуха через заборные устройства (1,2) поступает на вход в турбовоздуходувку (3), из которой нагнетается в напорную часть трубопровода (4…7), элементы которой находятся как вне здания лаборатории (4,5), так и внутри стендового зала лаборатории
-Ознакомление с аэродинамическим стендом, составом и назначением его
борудования, средствами измерени;
-Исследование гидродинамики потока в межтрубном пространстве;
-Измерение распределений скорости в пучке труб;
-Измерение распределения статического давления по длине трубного пучка;
-Определение средней скорости потока в межтрубном пространстве;
-Определение коэффициента гидравлического сопротивления (КГС) трения при продольном движении потока в межтрубном пространстве.
На рисунке 1 приведена схема и состав аэродинамического стенда. На этом же рисунке изображен один из рабочих участков, в состав которого входит шестигранный чехол (14) с устанавливаемым в нём 19-титвэльным пучком имитаторов твэлов. Поток воздуха через заборные устройства (1,2) поступает на вход в турбовоздуходувку (3), из которой нагнетается в напорную часть трубопровода (4…7), элементы которой находятся как вне здания лаборатории (4,5), так и внутри стендового зала лаборатории
