УСЛОВИЕ

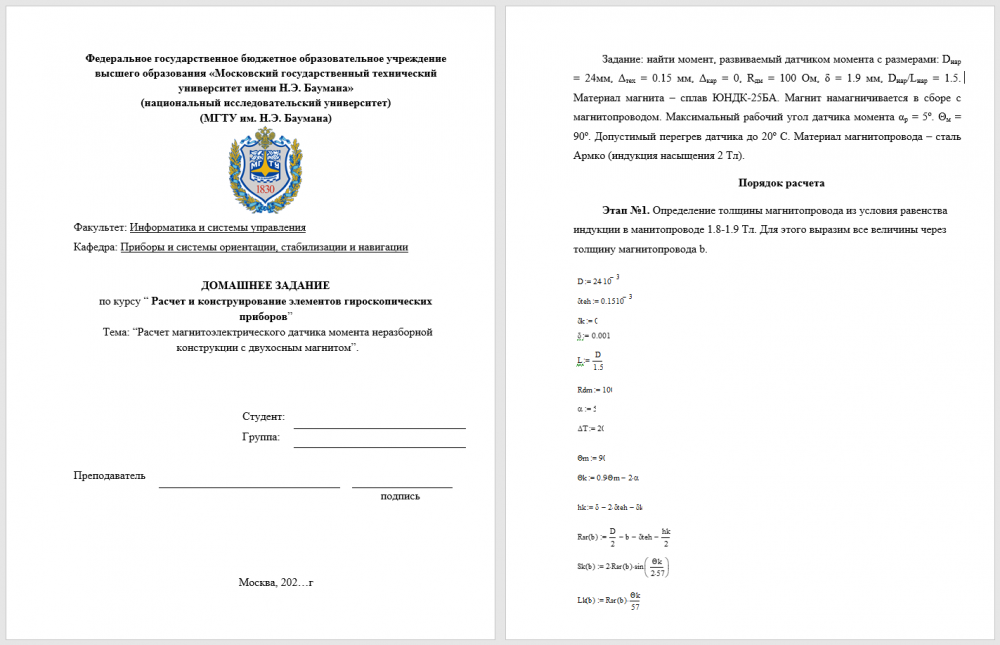

Найти момент, развиваемый датчиком момента с размерами: Dнар = 24мм, Δтех = 0.15 мм, Δкар = 0, Rдм = 100 Ом, δ = 1.9 мм, Dнар/Lнар = 1.5. Материал магнита – сплав ЮНДК-25БА. Магнит намагничивается в сборе с магнитопроводом. Максимальный рабочий угол датчика момента αр = 5º. Θм = 90º. Допустимый перегрев датчика до 20º С. Материал магнитопровода – сталь Армко (индукция насыщения 2 Тл).👉Файл MathCAD был добавлен в архиве, заменяй исходные данные и получится результаты!!
ОПИСАНИЕ
Этап 1. Расчет Bm
Этап 2. Расчет магнитной цепи
Этап 3. Расчет обмотки
Этап 4. Расчет момента, мощности и критерия качества
ДЕМО
Показать/скрыть дополнительное описаниеНайти момент, развиваемый датчиком момента с размерами: D нар = 24мм, Δ тех = 0.15 мм, Δ кар = 0, R дм = 100 Ом, δ = 1.9 мм, D нар /L нар = 1.5. Материал магнита – сплав ЮНДК-25БА. Магнит намагничивается в сборе с магнитопроводом. Максимальный рабочий угол датчика момента α р = 5º. Θ м = 90º. Допустимый перегрев датчика до 20º С. Материал магнитопровода – сталь Армко (индукция насыщения 2 Тл)..
