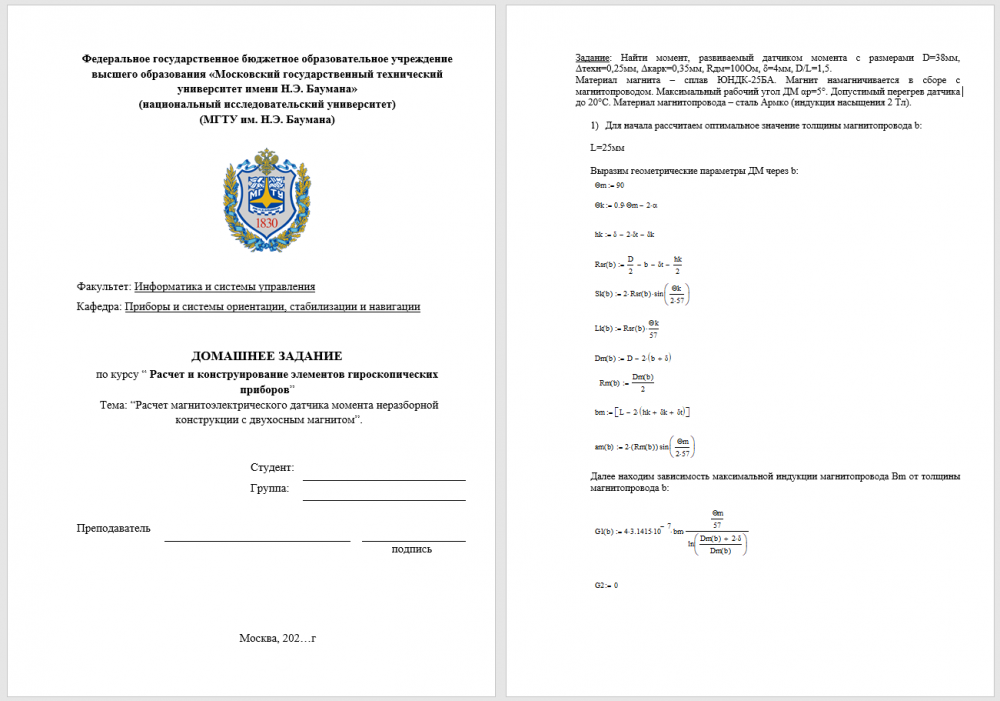

ДЗ 1: Расчет магнитоэлектрического датчика момента неразборной конструкции с двухосным магнитом вариант не известно
Описание
УСЛОВИЕ
Найти момент, развиваемый датчиком момента с размерами D=38мм, Δтехн=0,25мм, Δкарк=0,35мм, Rдм=100Ом, δ=4мм, D/L=1,5.Материал магнита – сплав ЮНДК-25БА. Магнит намагничивается в сборе с магнитопроводом. Максимальный рабочий угол ДМ αр=5°. Допустимый перегрев датчика до 20°С. Материал магнитопровода – сталь Армко (индукция насыщения 2 Тл).
ОПИСАНИЕ
Этап 1. Расчет Bm
Этап 2. Расчет магнитной цепи
Этап 3. Расчет обмотки
Этап 4. Расчет момента, мощности и критерия качества
ДЕМО
Показать/скрыть дополнительное описаниеМатериал – ЮНДК-25БА. Магнит намагничивается в сборе с магнитопроводом. Максимальный рабочий угол ДМ . Допустимый нагрев датчика до 20°С. Материал магнитопровода – сталь Армко (индукция насыщения 2 Тл).
