Практическое занятие №5. Расчет многофазного выпрямителя

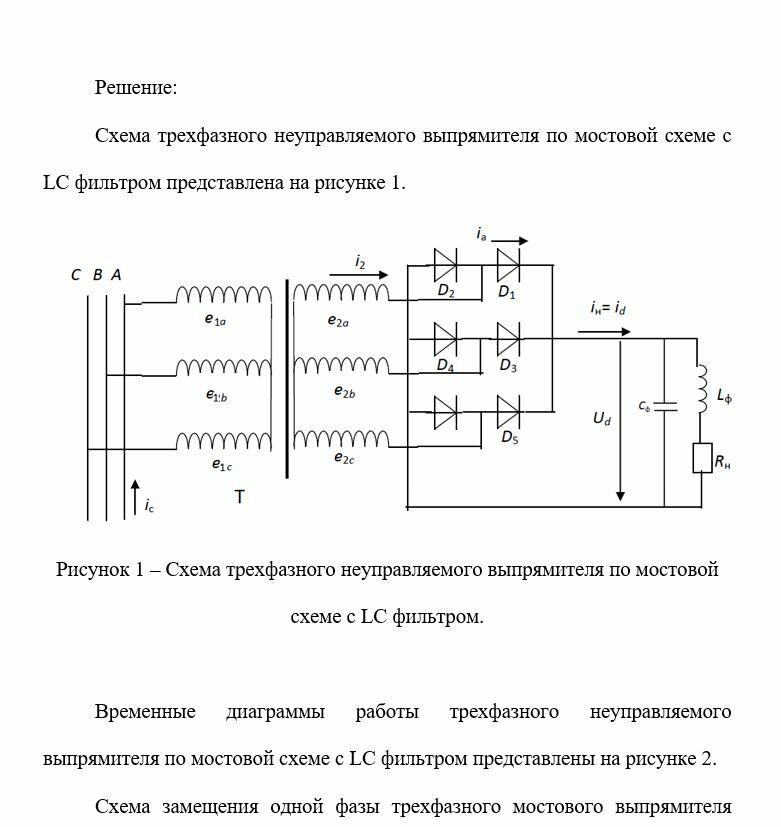

1. Нарисовать схему трехфазного неуправляемого выпрямителя по мостовой схеме с LС фильтром. Первичные и вторичные обмотки трансформатора включены по схеме звезда.

2. Нарисовать временные диаграммы:

а) напряжения на вторичной обмотке трансформатора;

б) напряжения на выходе выпрямителя напряжения U_d.

в) напряжения на нагрузке;

г) тока нагрузки;

д) тока диода;

е) напряжения между анодом и катодом диода;

ж) тока вторичной обмотки трансформатора;

з) тока первичной обмотки трансформатора;

3. Нарисовать эквивалентную схему замещения выпрямителя.

4. Рассчитать, используя временные диаграммы и эквивалентную схему замещения выпрямителя:

а) Напряжение на выходе выпрямителя U₀ с учетом потерь на диодах, на активном сопротивлении r_потерь и коммутационных потерь ;

б) Напряжение на вторичной обмотке трансформатора Е₂;

в) коэффициент трансформации трансформатора К_ТР;

г) допустимое среднее значение тока диода I_a;

д) допустимое максимальное значение тока диода I_a.max;

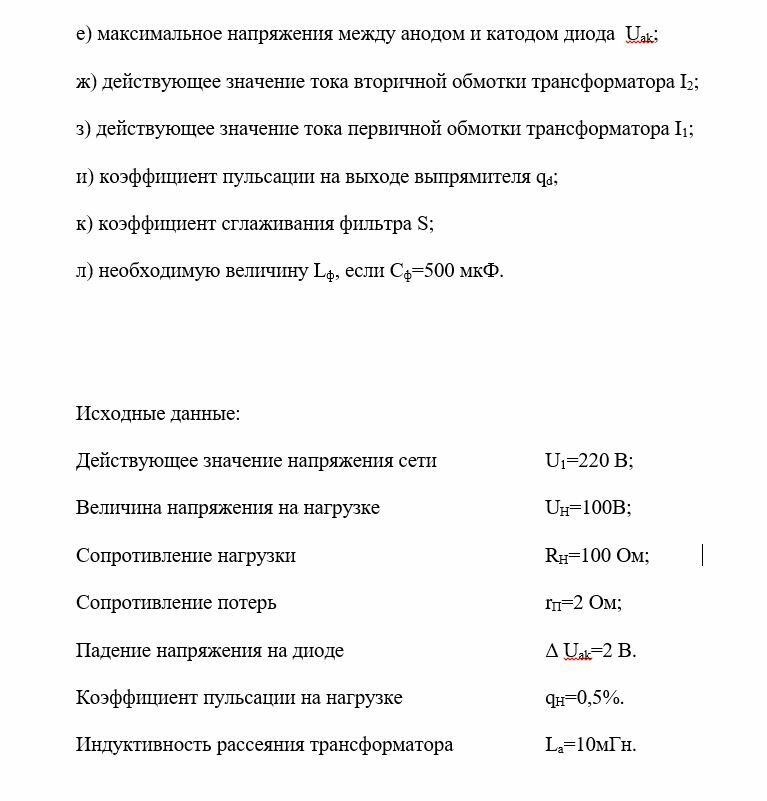

е) максимальное напряжения между анодом и катодом диода U_ak;

ж) действующее значение тока вторичной обмотки трансформатора I₂;

з) действующее значение тока первичной обмотки трансформатора I₁;

и) коэффициент пульсации на выходе выпрямителя q_d;

к) коэффициент сглаживания фильтра S;

л) необходимую величину L_ф, если С_ф=500 мкФ.

Исходные данные:

Действующее значение напряжения сети U₁=220 В;

Величина напряжения на нагрузке U_Н=100В;

Сопротивление нагрузки R_Н=100 Ом;

Сопротивление потерь r_П=2 Ом;

Падение напряжения на диоде Δ U_ak=2 В.

Коэффициент пульсации на нагрузке q_Н=0,5%.

Индуктивность рассеяния трансформатора L_a=10мГн.
