Лабораторная работа 9: Реализация метода Comet (тема: вендинговый автомат)

Работа на 20 страниц А4
Краткое содержание работы:
Постановка задачи:Разработать систему для вендингового аппарата, позволяющую пользователям выбирать товар, оплачивать его (наличными или картой) и отменять транзакцию. Требуется создать аналитическую модель и отобразить её на централизованный и распределенный проект.

• Модель прецедентов (Use Case):Выделены два основных актера: Пользователь и Вендинговый аппарат.Основные прецеденты: покупка товара (наличными/картой), получение товара, отмена транзакции.Также описаны абстрактные прецеденты для обработки неисправностей (например, зажевывание купюр, проблемы с терминалом).
• Статическая модель предметной области:Представлены диаграммы классов, отображающие основные компоненты системы: торговый аппарат, механизм выдачи товара, устройства приема платежей, интерфейс и др.Разбиение на объекты: Описаны программные объекты, соответствующие физическим устройствам, а также управляющие и сущностные объекты (например, «Контроллер аппарата», «Состояние и План действий»).
• Динамическая модель:

Приведены диаграммы кооперации для сценариев:
Оплата картой
Оплата наличными
Отмена транзакции
Показана последовательность взаимодействий между объектами.

• Модель состояний:

Диаграмма состояний отражает жизненный цикл вендингового аппарата: от ожидания до завершения транзакции, включая обработку ошибок.

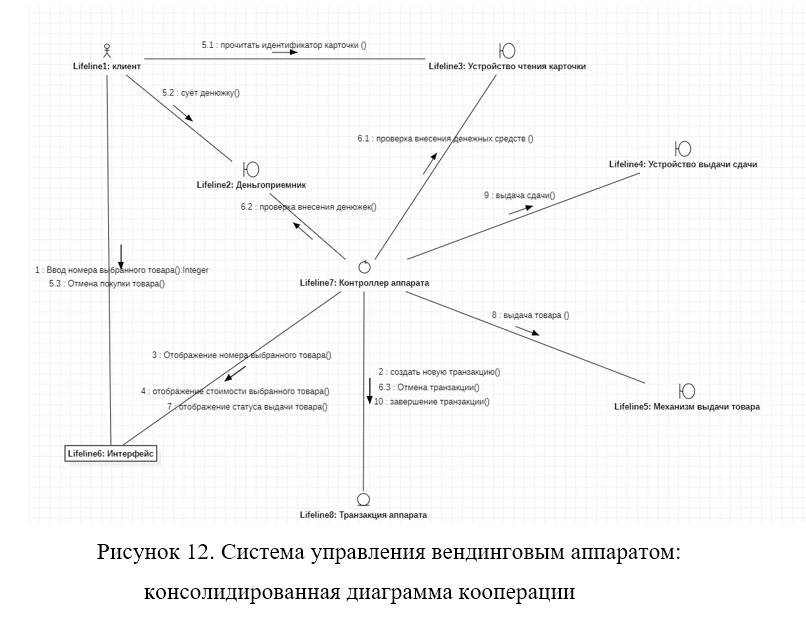

• Консолидация диаграмм кооперации:

Объединены все сценарии взаимодействия объектов на одной диаграмме.

• Разработка проектной модели:

Система разделена на три подсистемы:
Управляющая подсистема
Подсистема покупки товара
Подсистема выдачи товара
Представлена нераспределенная модель системы.
