Задача: Расчетно-графическая работа по курсу «Прочность конструкций» на тему: «Расчет амортизационной стойки самолета»
Описание
Задание:
- Провести прочностной расчет амортизационной стойки самолета согласно выбранному варианту.
- Определить внутренние силовые факторы, действующие в конструкции. Построить эпюры перерезывающих, растягивающих, крутящих сил, а также изгибных и крутящих моментов.
- Определить напряжение в стенке цилиндра от действия внутреннего давления
- Определить расчетные сечения, определить напряжения и проверить прочность.

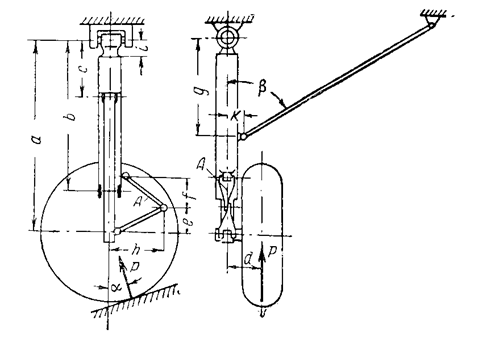

Геометрические характеристики стойки самолета представлены в таблице 1.
Таблица 1. Геометрические характеристики (размеры в миллиметрах).
Вариант | a | b | c | d | f=e | h | g | i | k | α | β |
20 | 1400 | 900 | 305 | 302 | 260 | 320 | 440 | 16 | 52 | 23 | 69 |
Действующая нагрузка 6500 [кгс].
Файлы условия, демо
