Тема практики Изучение принципов разработки и изготовления микрополосковых дискретных фазовращателей на pin-диодах

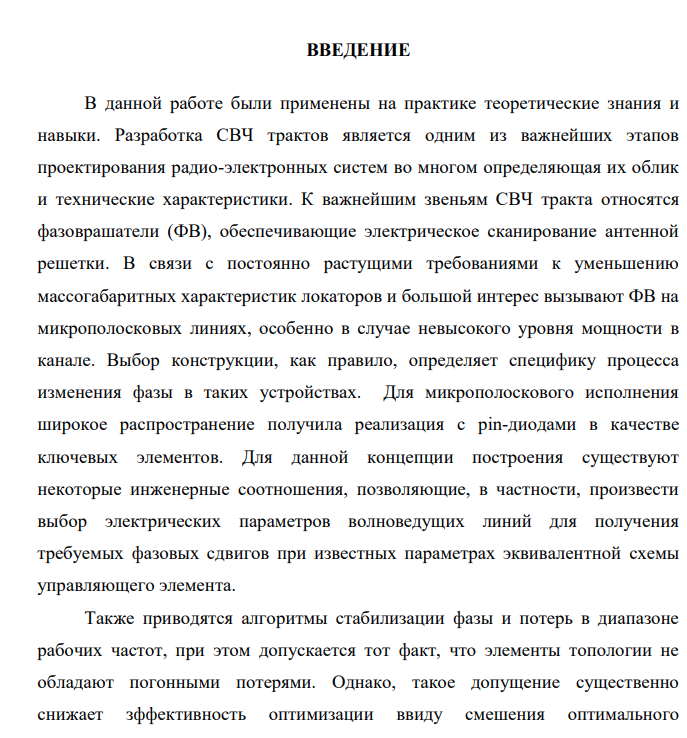

ВВЕДЕНИЕ
В данной работе были применены на практике теоретические знания и навыки. Разработка СВЧ трактов является одним из важнейших этапов проектирования радио-электронных систем во многом определяющая их облик и технические характеристики. К важнейшим звеньям СВЧ тракта относятся фазоврашатели (ФВ), обеспечивающие электрическое сканирование антенной решетки. В связи с постоянно растущими требованиями к уменьшению массогабаритных характеристик локаторов и большой интерес вызывают ФВ на микрополосковых линиях, особенно в случае невысокого уровня мощности в канале. Выбор конструкции, как правило, определяет специфику процесса изменения фазы в таких устройствах. Для микрополоскового исполнения широкое распространение получила реализация с pin-диодами в качестве ключевых элементов. Для данной концепции построения существуют некоторые инженерные соотношения, позволяющие, в частности, произвести выбор электрических параметров волноведущих линий для получения требуемых фазовых сдвигов при известных параметрах эквивалентной схемы управляющего элемента
