Курсовая работа 3: Кран настенный консольный поворотный вариант 6
Новинка
Описание
Реферат
Курсовой проект по дисциплине «Подъёмно-транспортные машины». Пояснительная записка занимает 32 страницы, содержит 10 рисунков и список из 5 источников. В комплект также входят спецификация и 6 чертежей в КОМПАС-3D.
Ключевые слова: кран настенный консольный поворотный, механизм подъёма, механизм поворота, полиспаст, канат, барабан, редуктор Ц2У, электродвигатель со встроенным тормозом, открытая зубчатая передача, предохранительная муфта, тарельчатые пружины, опоры крана, металлоконструкция, прогиб, метод Верещагина.

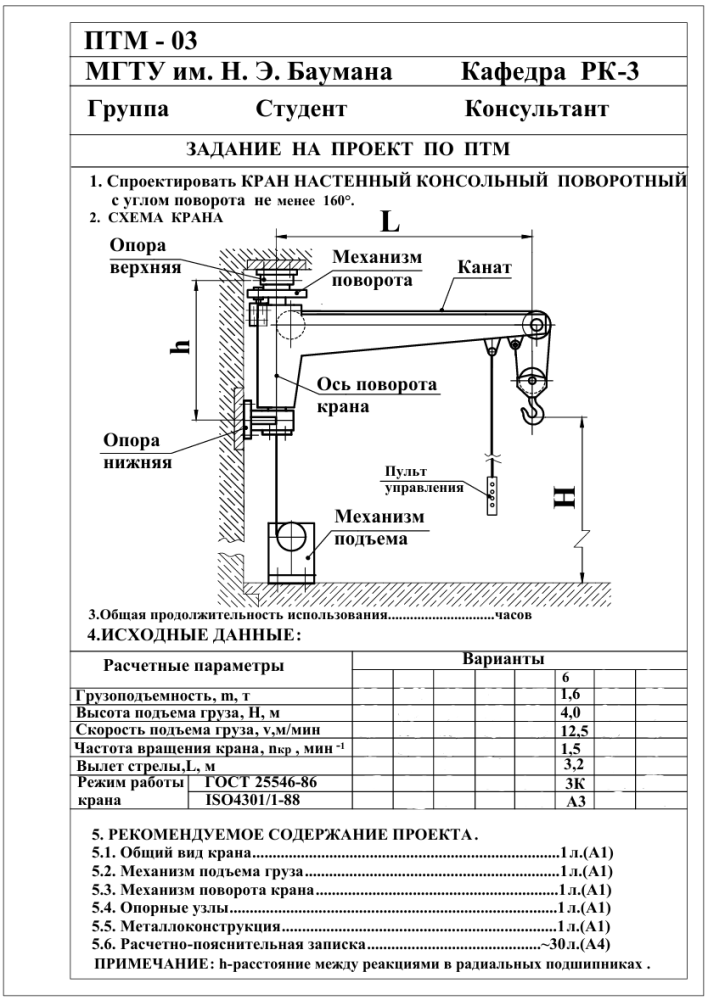

Техническое задание
![]()
Содержание
Исходные данные
Таблица 1 - исходные данные
Чертежи

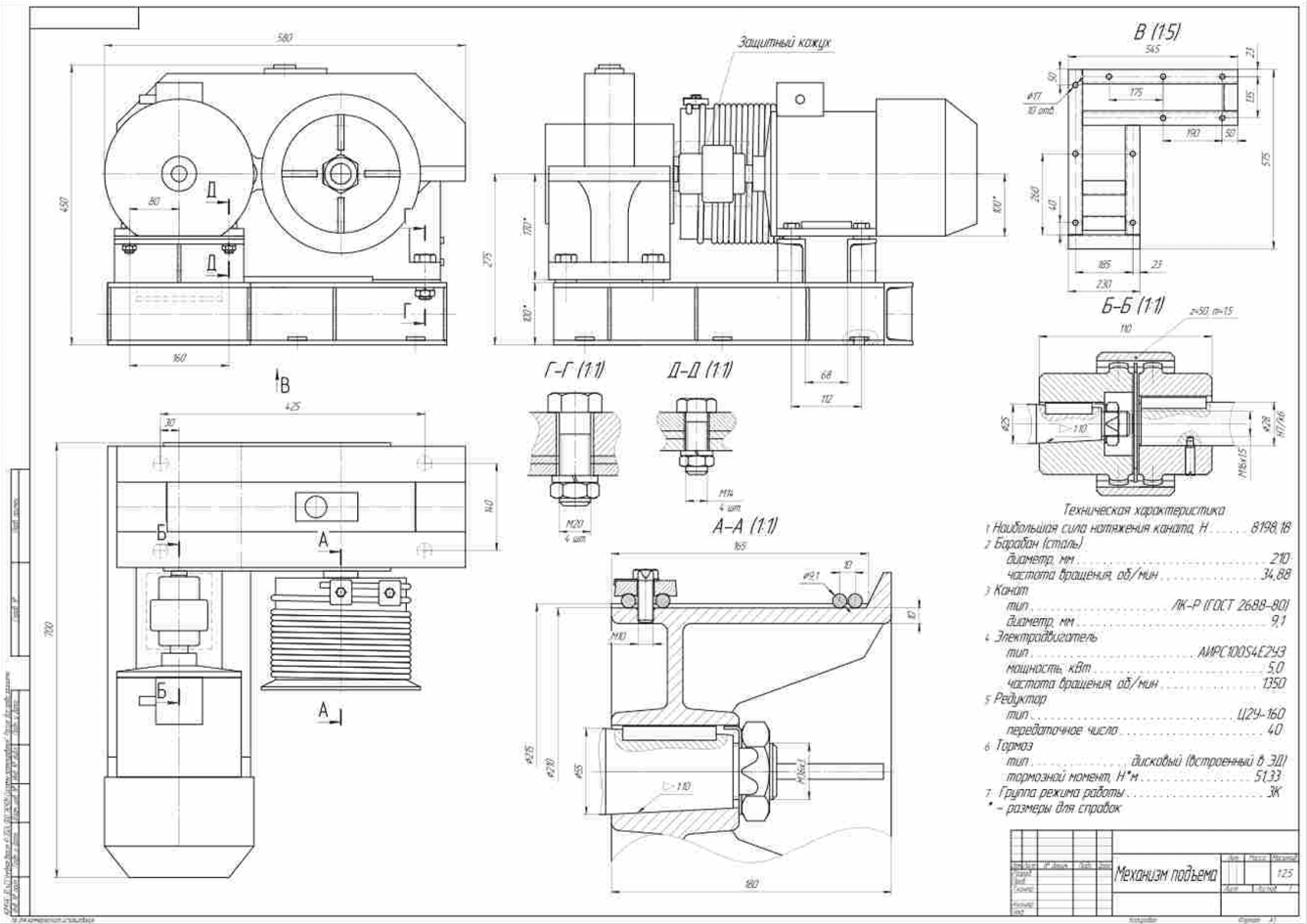

Лист 1 - механизм подъема
![]()

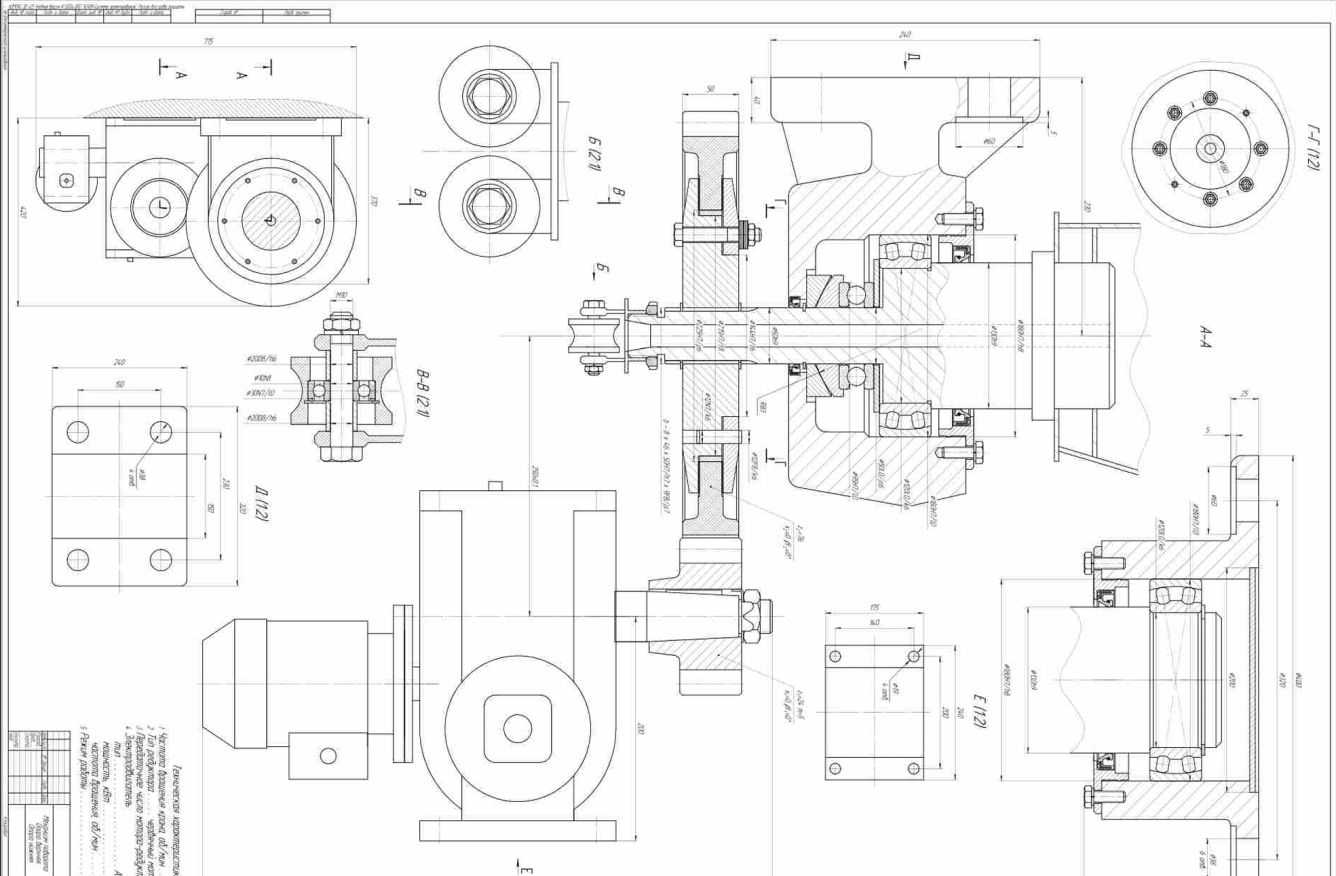

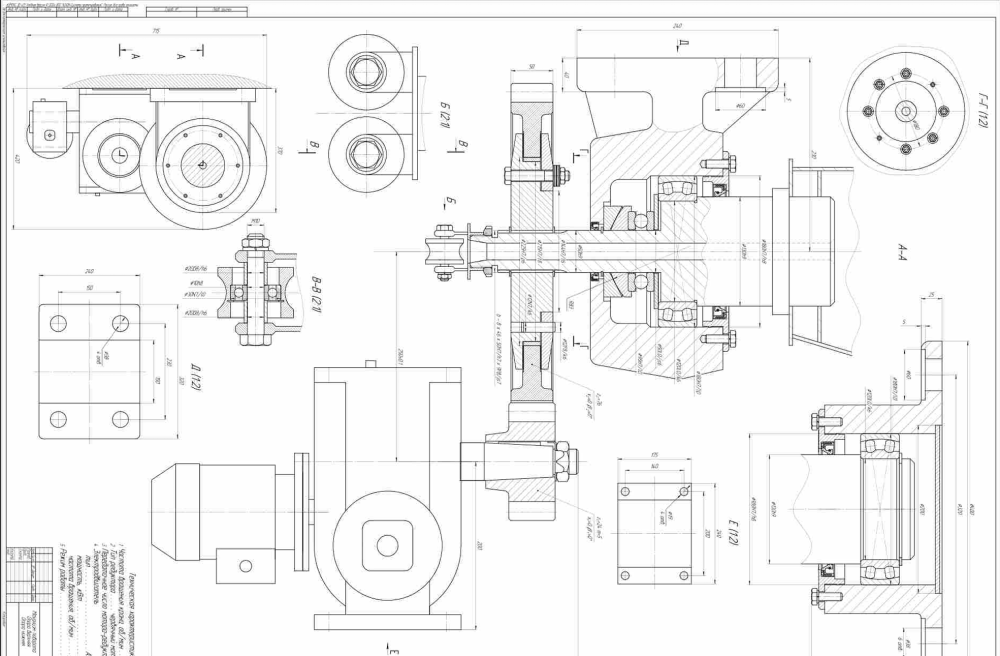

Лист 2 - механизм поворота
![]()

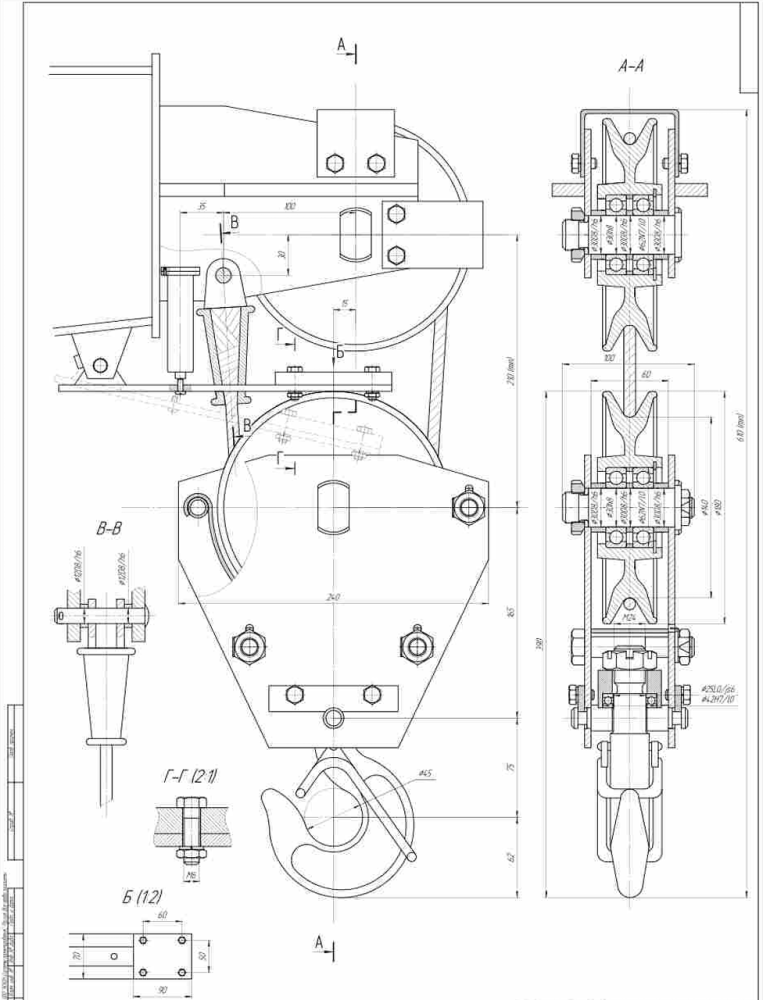

Лист 3 - крюковая подвеска
![]()

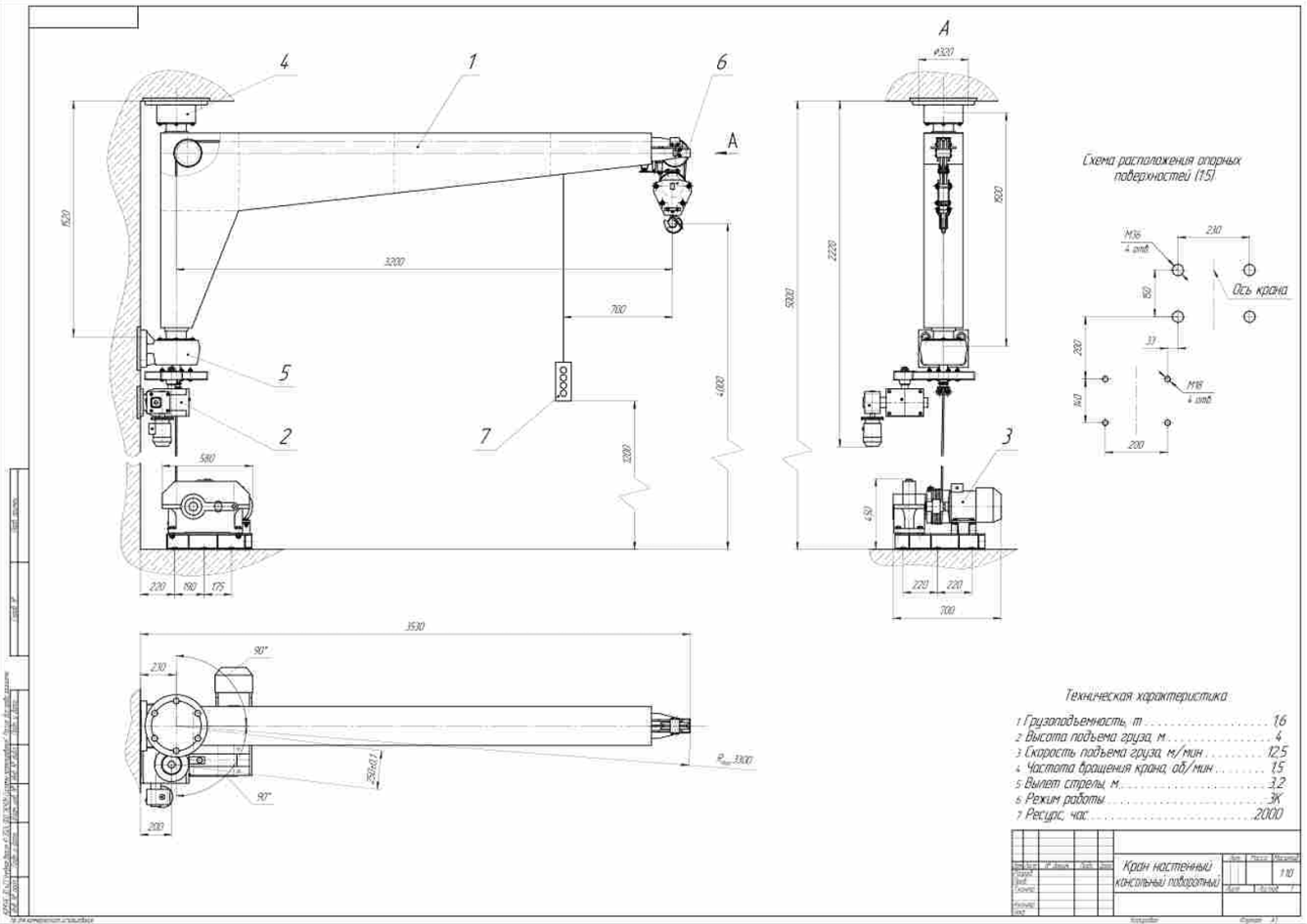

Лист 4 - вид общий
![]()
Курсовой проект по дисциплине «Подъёмно-транспортные машины». Пояснительная записка занимает 32 страницы, содержит 10 рисунков и список из 5 источников. В комплект также входят спецификация и 6 чертежей в КОМПАС-3D.
Ключевые слова: кран настенный консольный поворотный, механизм подъёма, механизм поворота, полиспаст, канат, барабан, редуктор Ц2У, электродвигатель со встроенным тормозом, открытая зубчатая передача, предохранительная муфта, тарельчатые пружины, опоры крана, металлоконструкция, прогиб, метод Верещагина.
Техническое задание
Содержание
- Исходные данные 5
- Расчёт механизма вертикального перемещения (подъёма) груза 6
- Выбор электродвигателя 6
- Определение диаметра каната. Наибольшая сила натяжения в канате 7
- Расчёт барабана 7
- Расчёт редуктора (сравнение двух вариантов привода) 8
- Проверка электродвигателя 11
- Расчёт тормоза 12
- Расчёт механизма поворота 13
- Расчёт подшипников опор 13
- Расчёт электродвигателя 16
- Расчёт редуктора. Расчёт открытой зубчатой передачи 19
- Проверка ускорения 22
- Расчёт тормоза 23
- Расчёт пружины предохранительного механизма 24
- Расчёт опор 25
- Верхняя опора (стрела перпендикулярна стене) 25
- Нижняя опора (стрела перпендикулярна стене) 27
- Нижняя опора (стрела параллельна стене) 28
- Расчёт металлоконструкции (сечение стрелы, прогиб, вес стрелы и колонны) 29
- Список литературы 32
Исходные данные
Таблица 1 - исходные данные
| Грузоподъемность Q, кг | 1600 |
| Грузоподъемная сила FQ, Н | 15680 |
| Скорость вертикального перемещения V, м/мин | 12,5 |
| Высота подъема H, м | 4 |
| Частота вращения крана nкр, мин-1 | 1,5 |
| Вылет стрелы L, м | 3,2 |
| Режим работы крана | 3К |
| Группа режима механизма | 2М |
| Коэффициент эквивалентности KHE | 0,63 |
| Время работы механизма подъема за весь срок службы работы крана, ч | 2000 |
| Относительная продолжительность включения ПВ | 15 % |
| Число ветвей каната, наматываемых на барабан m | 1 |
| Кратность полиспаста a | 2 |
| Число отклоняющих блоков | 2 |
Чертежи
Лист 1 - механизм подъема
Лист 2 - механизм поворота
Лист 3 - крюковая подвеска
Лист 4 - вид общий
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Просмотров
7
Качество
Идеальное компьютерное
Размер
2,36 Mb
Преподаватели
Список файлов
РПЗ.docx
Спецификация.doc
PDF
Вид общий.pdf
Крюковая подвеска.pdf
Механизм поворота.pdf
Механизм подъема.pdf
Вид общий.cdw
Крюковая подвеска.cdw
Механизм поворота.cdw
Механизм подъема.cdw
Опоры.cdw
Эпюры.cdw
