Курсовая работа 2: Исследование устойчивости электроэнергетической системы вариант 78

• Введение

Курсовая работа по переходным электромеханическим процессам в электрических системах посвящена анализу статической и синхронной динамической устойчивости простейшей регулируемой электрической системы , эквивалентный генератор которой снабжён автоматическим регулятором возбуждения сильного действия (АРВ).
При выполнении данной курсовой работы ставятся следующие задачи:
- уяснение физических явлений, сопутствующих переходным электромеханическим процессам;
- приобретение навыков математической формулировки технических задач;
- освоение методов расчёта статической и синхронной динамической устойчивости;
- применение современных вычислительных машин для анализа переходных электромеханических процессов.

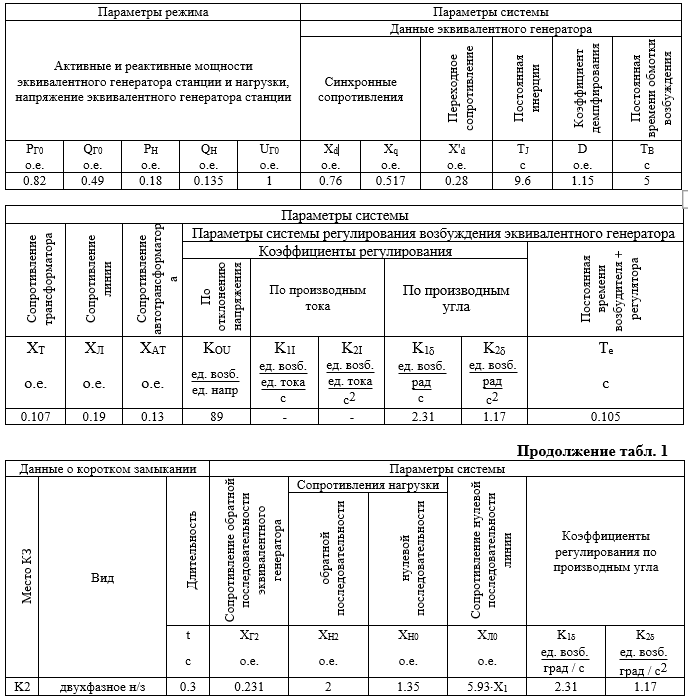

• 1. Исходные данные для расчёта устойчивости ЭС.
• 2. Оценка динамической устойчивости электрической системы.

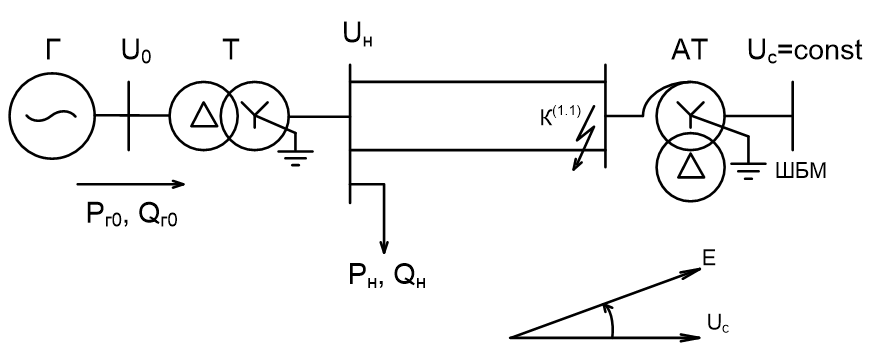

2.1. Составление схем замещения для нормального, аварийного и послеаварийного режимов работы системы.
2.2. Расчёт параметров нормального установившегося режима работы системы.
2.3. Определение сопротивлений нагрузки, собственных и взаимных проводимостей схем для нормального, аварийного и послеаварийного режимов.
2.3.1. Определение сопротивлений нагрузки, собственных и взаимных проводимостей схем для нормального режима:
2.3.2. Определение сопротивлений нагрузки, собственных и взаимных проводимостей схем для аварийного режима.
2.3.4. Определение сопротивлений нагрузки, собственных и взаимных проводимостей схем для послеаварийного режима.
2.4. Построение угловых характеристик активной мощности генератора.
2.5. Построение зависимости взаимного угла от времени δ₁₂(t).

• 3. Оценка статической устойчивости электрической системы на основе анализа характеристического уравнения.

3.1 Расчет синхронной ЭДС за синхронным сопротивлением генератора.
3.2 Расчет взаимного угла между вектором расчётной синхронной ЭДС генератора и вектором напряжения на шинах системы.
3.3 Определение собственных и взаимных проводимостей схем для нормального режима.
3.4 Составление характеристического уравнения на основе уравнений первого приближения, описывающих переходные процессы в исследуемой ЕЕС при малых возмущениях.
3.5 Оценка статической устойчивости с помощью алгебраического критерия Гурвица.
