Курсовая работа: Курсовая работа (РПЗ + презентация) на тему "Плавучая атомная теплоэлектростанция ПАТЭС с реакторами КЛТ-40С" ,2018г
Описание

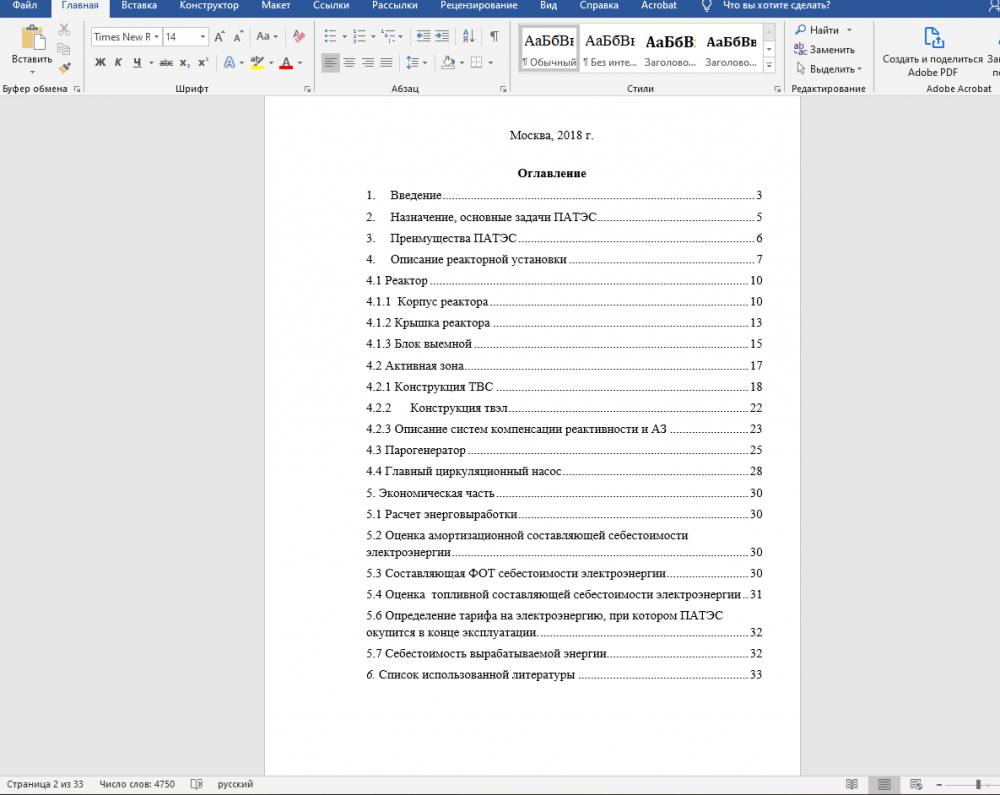

Оглавление
2. Назначение, основные задачи ПАТЭС.. 5
4. Описание реакторной установки. 7
4.2.3 Описание систем компенсации реактивности и АЗ. 23
4.4 Главный циркуляционный насос. 28
5.1 Расчет энерговыработки. 30
5.2 Оценка амортизационной составляющей себестоимости электроэнергии 30
5.3 Составляющая ФОТ себестоимости электроэнергии. 30
5.4 Оценка топливной составляющей себестоимости электроэнергии. 31
5.6 Определение тарифа на электроэнергию, при котором ПАТЭС окупится в конце эксплуатации. 32
5.7 Себестоимость вырабатываемой энергии. 32
6. Список использованной литературы. 33
Введение
Плавучая атомная электростанция (плавучая атомная теплоэлектростанция, ПАТЭС) — проект по созданию мобильных плавучих атомных электростанций малой мощности.
Предполагается, что плавучие атомные электростанции найдут широкое применение в энергодефицитных регионах, а также при реализации проектов, требующих автономного и бесперебойного энергоснабжения в условиях отсутствия развитой энергетической системы. Заинтересованность в ПАТЭС выражают многие страны, в том числе и развивающиеся.
Атомная теплоэлектростанция состоит из плавучего энергетического блока, гидротехнических сооружений и береговой инфраструктуры.
Плавучий энергетический блок предназначен для выработки электрической и тепловой энергии, и обеспечивает выдачу в береговые сети электроэнергии и теплофикационной воды.
Гидротехнические сооружения предназначены для установки и раскрепления ПЭБ у берега. Техническая связь с берегом осуществляется через причальные сооружения. Имеется возможность подхода и швартовки к ПЭБ судов снабжения и обеспечения АСММ.
Береговые сооружения и специальные устройства предназначены для передачи электроэнергии и тепла потребителям.

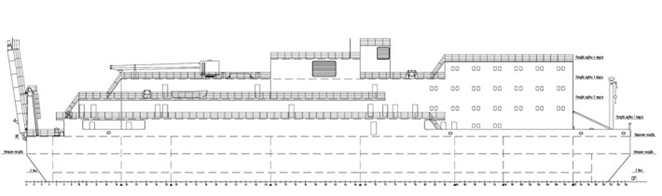

Плавучий энергетический блок представляет собой гладкопалубное несамоходное судно стоечного типа, с прямоугольными обводами корпуса, с многоярусной надстройкой.
Корпус ПЭБ цельносварной, имеющий ледовые подкрепления и специальные средства для буксировки и раскрепления. Основной корпус и силовые конструкции надстройки выполняются из стали, обладающей высоким сопротивлением разрушениям. Подводная часть корпуса защищена от коррозии электрохимической защитой и лакокрасочным покрытием. Реакторный отсек и отсек хранения отработавшего топлива защищены от внешних воздействий (столкновений, посадки на мель) конструктивной противоударной защитой. Конструктивная компоновка ПЭБ включает хранилища отработавших тепловыделяющих сборок (ОВТС), хранение ОВТС, жидких (ЖРО) и твердых (ТРО) радиоактивных отходов и собственный комплекс перегрузок реакторов обеспечивающий перегрузки без привлечения специальных технологических баз перезарядки в течение межремонтного периода. В проекте реализуются технические решения (создание защитной оболочки, защитного ограждения, автономная система вентиляции), исключающие выбросы радиоактивности в окружающую среду.
ПЭБ состоит из двух основных функциональных модулей: жилого модуля, расположенного в кормовой части и энергетического модуля, расположенного в центральной и носовой части. Жизнедеятельность ПЭБ в целом обеспечиваются общесудовыми системами. Функционирование обоих модулей обеспечивается системой автоматического управления.
Название характеристики, размерность | Значение |
Длина, м | 140 |
Ширина, м | 30 |
Высота борта, м | 10 |
Осадка, м | 5.6 |
Водоизмещение, т | 21 000 |
Назначенный срок службы ПЭБ, лет | 40 |
Период строительства, год | 4 |
Таблица 1. Характеристики ПЭБ
Цель – создание обликового проекта ПАТЭС с РУ КЛТ-40С.
Задачи:
•ознакомление с нормативной базой для проектирования АСММ;
•формирование целостного взгляда на проектирование, эксплуатацию, вывод из эксплуатации АСММ;
•рассмотрение полного состава АСММ и предъявляемых требований к ее составным частям;
•проведение экономического расчета.
Основания для разработки
•обострение глобальных проблем, вызванных применением традиционных способов энергопроизводства (рост цен на углеводородное топливо, электрическую и тепловую энергию, ухудшение экологии городов);
•освоение удаленных территорий, затраты на передачу электроэнергии в сложных природно-климатических условиях и на большие расстояния, превышающие в несколько раз стоимость ее производства;
•требование МАГАТЭ по нераспространению ядерных материалов в проектах плавучих АТЭС
Характеристики курсовой работы
Список файлов
- KR_ASMM НАШ.pptx 2,27 Mb
- РПЗ (наша).docx 1,71 Mb
