Отчёт по лабораторной работе №15

Исследование переходных процессов в цепи с двумя реактивными элементами

Цели работы:
1. Исследовать переходные процессы в цепи RLC при питании её от источника прямоугольных импульсов.
2. Установить влияние параметров цепи на характер переходного процесса.

Объект и средства исследования:

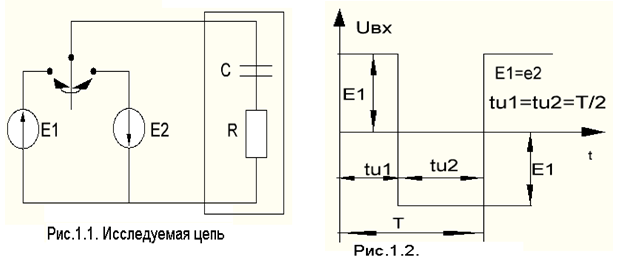

В работе исследуются переходные процессы, возникающие при периодическом переключении цепи RLC с зажимов одного источника постоянного напряжения (-E2) на зажимы другого (+E1), как показано на рис. 1.1 и 1.2. В качестве элементов исследуемых цепей используются индуктивная катушка RkLk на панели «Элементы цепи», магазин сопротивлений, конденсатор («Магазин С») либо С3 с панели «Элементы цепи». В работе применяется генератор прямоугольных импульсов, действие которых а цепь эквивалентно периодическому переключению источников постоянной ЭДС. Исследование кривых изменений токов и напряжений в переходном режиме осуществляется с помощью электронного осциллографа. Схема собирается на универсальной панели.
Рабочее задание:
1. Включить генератор синусоидальных импульсов и осциллограф; установить заданное напряжение генератора (Um = 2 B) и частоту f = (1…2 кГц). Измерить записать значения E1 и Е2 и длительность t_u выходных импульсов генератора.
E1 = 2 B f = 1.5 кГц
E2 = 2 B

2. Собрать последовательную схему (рис.1.3) из катушки индуктивности RkLk, конденсатора (С = 0.015…0.033 мкФ) и магазина сопротивлений. Изменяя R, добиться переходного процесса напряжения на ёмкости. Зарисовать в масштабе осциллограммы напряжений Uвх(t), U_R(t), Uc(t). Записать величину R, при которой эти осциллограммы сняты.
