Курсовая работа: Исследование линейных электрических цепей

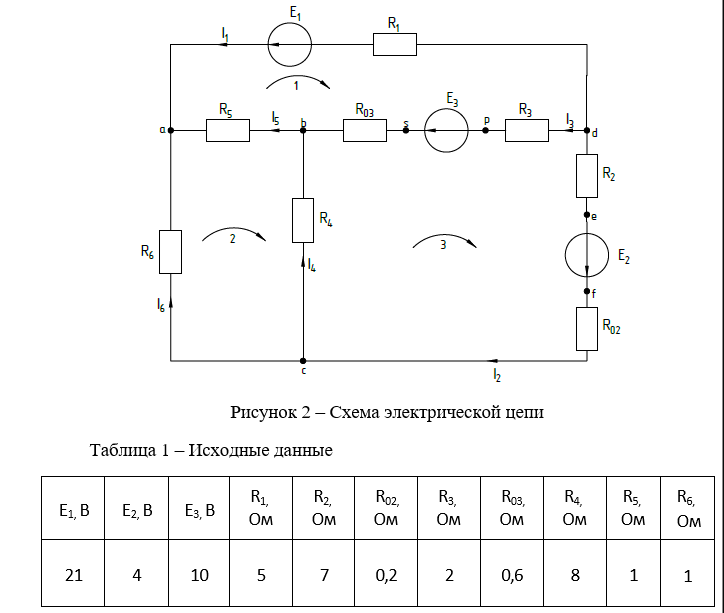

Задана электрическая схема (см. рисунок 2). Исходные данные для схемы приведены в таблице 1.
Требуется:
1) Для заданной схемы составить и решить уравнения по законам Кирхгофа для определения токов в ветвях.
2) Определить токи в ветвях методом контурных токов.
3) Определить токи в ветвях методом узловых потенциалов.
4) Составить баланс мощностей, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
5) Определить ток I1 методом эквивалентного генератора.
6) Построить потенциальную диаграмму для любого замкнутого контура, включающего обе э.д.с.

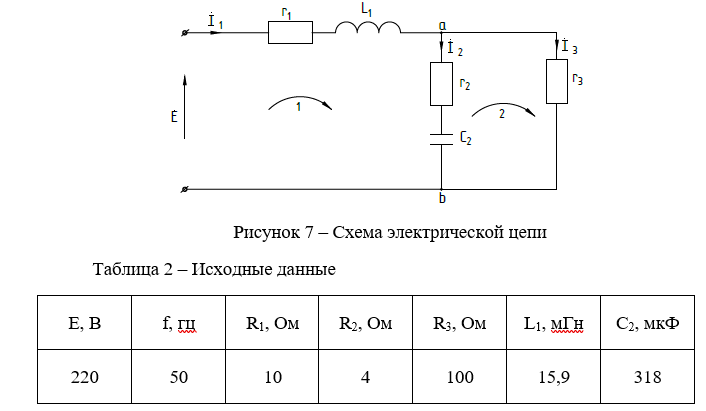

Задана электрическая схема (см. рисунок 7). Исходные данные для схемы приведены в таблице 2.
Требуется:

1. Начертить схему электрической цепи с обозначением узлов и элементов ветвей.
2. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической
3. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.
4. Используя данные расчетов, полученных в п. 2, записать выражение для мгновенных значений тока и напряжения для одного из элементов первой или второй ветви. Построить графические зависимости указанных величин от ωt.
5. Составить баланс активных и реактивных мощностей.
6. Построить векторную диаграмму токов и совмещенную с ней топографическую диаграмму напряжений.

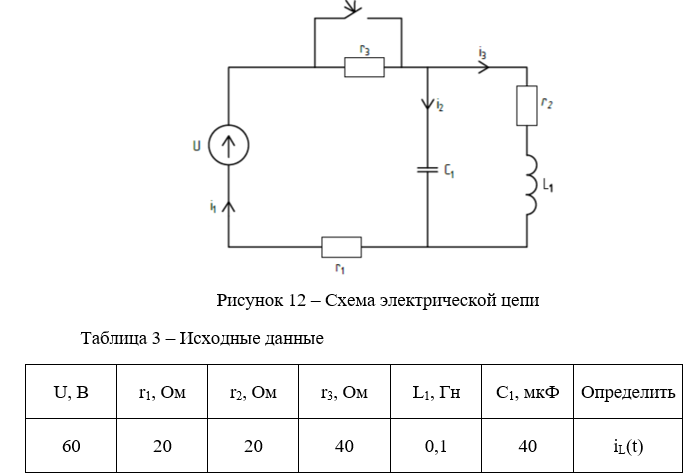

Задана электрическая схема (см. рисунок 12). Исходные данные для схемы приведены в таблице 3. В цепи действует постоянная ЭДС Е. Рассчитать переходный процесс в цепи и определить закон изменения во времени тока в ветви с индуктивностью или напряжение на емкости. Построить графики iL(t) или u_C(t).
Требуется:
Рассчитать переходный процесс с помощью:
1) Классического метода расчета.
2) Операторного метода расчета.
3) На основании полученного аналитического выражения построить график изменения искомой величины в функции времени в интервале от t = 0 до
, где - меньший по модулю корень характеристического уравнения.

Содержание
Введение 5
1 Расчет электрических цепей при постоянном воздействии 6
1.1 Теоретическая часть 6
1.1.1 Основные законы, используемые при расчете электрических цепей 6
1.1.2 Баланс мощностей в электрических цепях 8
1.1.3 Методы преобразования электрических цепей 8
1.1.4 Методы расчёта сложных электрических цепей 8
1.2 Практическая часть 11
1.2.1 Метод непосредственного применения законов Кирхгофа 12
1.2.2 Метод контурных токов 14
1.2.3 Метод узловых потенциалов 15
1.2.4 Метод эквивалентного генератора 16
1.2.5 Баланс мощностей 19
1.2.6 Потенциальная диаграмма 19
2 Расчет электрических цепей при гармоническом воздействии 21
2.1 Теоретическая часть 21
2.1.1 Основные параметры синусоидального тока 21
2.1.2 Символический метод анализа электрических цепей 23
2.1.3 Комплексные сопротивление 23
2.1.4 Мощность в цепях синусоидального тока 24
2.1.5 Топографические диаграммы 25
2.2 Практическая часть 25
2.2.1 Система уравнений по законам Кирхгофа 26
2.2.2 Определение комплексов действующих значений токов во всех ветвях методом узловых потенциалов 27
2.2.3 Выражение для мгновенных значений тока и напряжения на С2 29
2.2.4 Графические зависимости 𝐢𝐂𝟐 и 𝐮𝐂𝟐 от ωt 29
2.2.5 Баланс активных и реактивных мощностей 30
2.2.6 Векторная диаграмма токов и совмещенная с ней топографическая диаграмма напряжений 31
3 Расчет переходных процессов при подключении цепи к источнику постоянного напряжения 33
3.1 Теоретическая часть 33
3.1.1 Понятие переходных процессов. Законы коммутации 33
3.1.2 Классический метод расчета переходных процессов 34
3.1.3 Операторный метод расчета переходных процессов 36
3.2 Практическая часть 37
3.2.1 Классический метод расчета 38
3.2.2 Операторный метод расчета 41
3.2.3 График изменения искомой величины в функции времени 44
Заключение 45
Список использованных источников 46
Приложение а 47
Приложение б 52
Приложение в 55
