Курсовая работа: РГЗ №3 - Анализ переходных процессов - Схема 12 - Данные 5 вариант 12
Описание
Расчетно-графическое задание № 3
Анализ переходных процессов

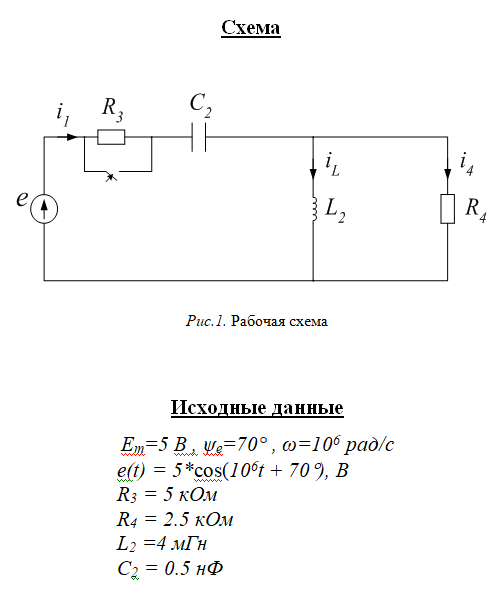

Задание- Найти переходный ток на входе цепи второго порядка, изображенной на схеме, и построить график его изменения в функции времени. ЭДС источника задана в виде: e(t)=Emcos(106t+Ye)
- Принужденную составляющую тока рекомендуется найти методом комплексных амплитуд (т.е. символическим методом), а свободную - операторным.
- Если наибольшее значение свободной составляющей окажется значительно меньшим по сравнению с амплитудой принужденной составляющей, то допускается раздельное построение этих составляющей на чертежах в разных масштабах (без суммирования).
Решение- Расчёт принуждённого режима (t=∞)
- Расчёт режима до коммутации (t<0)
- Определение независимых начальных условий (t=0)
- Определение свободной составляющей входного тока операторным методом
- Построение графика входного тока
- Проверка полученного результата
Характеристики курсовой работы
Предмет
Учебное заведение
НГТУСеместр
Вариант
Просмотров
6
Качество
Идеальное компьютерное
Размер
343,88 Kb
Список файлов
РГЗ №3 - Анализ переходных процессов - Схема 12 - Данные 5
1
РГЗ №3 - Анализ переходных процессов - Схема 12 - Данные 5.doc
2
РГЗ №3 - Анализ переходных процессов - Схема 12 - Данные 5.doc
