Курсовая работа: РГЗ №3 - Анализ переходных процессов - Схема 3 - Данные 7 вариант 3
Описание
Расчетно-графическое задание № 3
Анализ переходных процессов
1 Вариант ДЗ

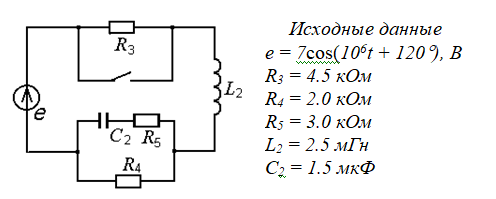

Задание- Найти переходный ток на входе цепи второго порядка, изображенной на схеме, и построить график его изменения в функции времени. ЭДС источника задана в виде: e(t)=Emcos(106t+Ye)
- Принужденную составляющую тока рекомендуется найти методом комплексных амплитуд (т.е. символическим методом), а свободную - операторным.
- Если наибольшее значение свободной составляющей окажется значительно меньшим по сравнению с амплитудой принужденной составляющей, то допускается раздельное построение этих составляющей на чертежах в разных масштабах (без суммирования).
Решение- Расчет принужденного режима методом комплексных амплитуд.
- Расчет схемы до коммутации методом комплексных амплитуд.
- Определение независимых начальных условий Uc(0), i(0).
- Определение свободных составляющих независимых начальных условий.
- Составление операторной схемы для изображений свободных составляющих токов.
- Расчет операторной схемы, определение свободной составляющей искомого тока.
- Наложение принужденной и свободной составляющих.
2 Вариант ДЗ

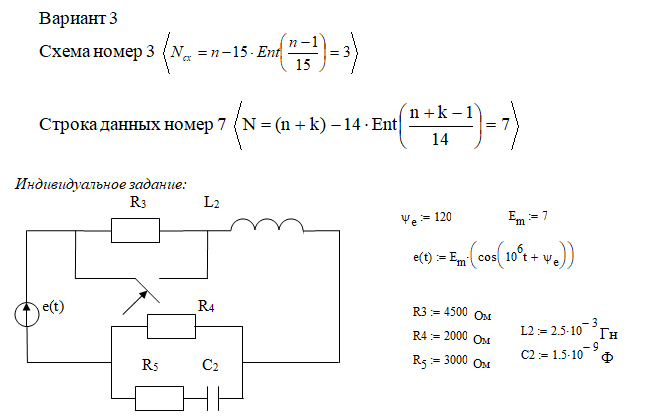

Задание- Найти переходный ток на входе цепи второго порядка, изображенной на схеме, и построить график его изменения в функции времени. ЭДС источника задана в виде: e(t)=Emcos(106t+Ye)
- Принужденную составляющую тока рекомендуется найти методом комплексных амплитуд (т.е. символическим методом), а свободную - операторным.
- Если наибольшее значение свободной составляющей окажется значительно меньшим по сравнению с амплитудой принужденной составляющей, то допускается раздельное построение этих составляющей на чертежах в разных масштабах (без суммирования).
Решение - Вначале вычислим реактивное сопротивления нашей схемы
- Определим момент за который возьмем начальную точку отсчета как момент коммутации.
- 3. Расчет принужденного режима
- Расчет режима до коммутации
- Определение независимых начальных условий
- Определение свободной составляющей операторным методом
Характеристики курсовой работы
Предмет
Учебное заведение
НГТУСеместр
Вариант
Просмотров
3
Качество
Идеальное компьютерное
Размер
343,82 Kb
Список файлов
РГЗ №3 - Анализ переходных процессов - Схема 3 - Данные 7
1
РГЗ №3 - Анализ переходных процессов - Схема 3 - Данные 7.doc
РГЗ №3 - Анализ переходных процессов - Схема 3 - Данные 7.mcd
2
РГЗ №3 - Анализ переходных процессов - Схема 3 - Данные 7.doc
