ДЗ 3: Формирование режущих элементов на торцевой поверхности вариант 12
Описание
Оглавление
Задание. 3Исходные данные [Вариант №12] 3
Решение. 4
Вертикальное смещение. 4
Горизонтальное смещение. 4
Угол установки делительной головки. 4
Сравнение настроечных размеров. 4
Задание
- Начертить в выбранном масштабе расчетную схему нарезания зубьев на торцевой поверхности заготовки фрезы. Указать основные геометрические параметры фрезы-заготовки, фрезы-инструмента и искомые технологические настроечные размеры операции.
- Расчетным путем определить технологические настроечные размеры при нарезании зубьев на торцевой поверхности заготовки фрезы.
- Сравнить расчетные и графически найденные настроечные размеры.
- Нарисовать операционный эскиз нарезания зубьев на торцевой поверхности заготовки с назначением режимов обработки и указанием оборудования и приспособлений.

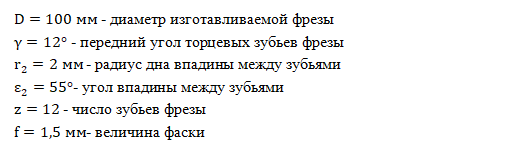

Исходные данные [Вариант №12]
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Просмотров
13
Качество
Идеальное компьютерное
Размер
93,14 Kb
Список файлов
Вариант 12 - ДЗ №3 - Формирование режущих элементов на торцевой поверхности
Вариант 12 - ДЗ №3 - Формирование режущих элементов на торцевой поверхности.docx
Расчет.xmcd
Смещения.frw
Эcкиз обработки.frw
