ДЗ 2: Нарезание зубьев на цилиндрической поверхности заготовки фрезы вариант 5

Описание

Задание. 3
Исходные данные [Вариант №5] 3
Расчетная схема. 4
Решение. 6
Вертикальное смещение. 6
Горизонтальное смещение. 6
Сравнение настроечных размеров. 7
Схема фрезерования зубьев двухугловой фрезой. 8

Задание

Начертить в выбранном масштабе расчетную схему нарезания зубьев на цилиндрической поверхности заготовки фрезы. Указать основные геометрические параметры фрезы-заготовки, фрезы инструмента и искомые технологические настроечные размеры операции.
Расчетным путем определить технологические настроечные размеры при нарезании зубьев двухугловой фрезой на цилиндрической поверхности заготовки фрезы.
Сравнить расчетные и графически выполненные настроечные размеры.
Нарисовать операционный эскиз нарезания зубьев на цилиндрической поверхности заготовки с назначением режимов обработки и расчетом основного времени.

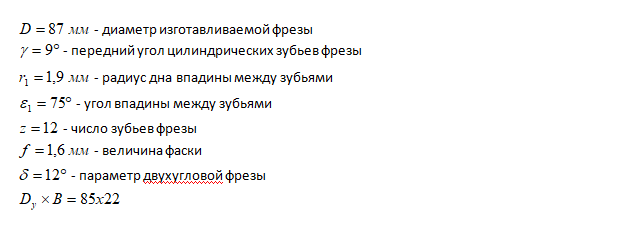

Исходные данные [Вариант №5]
