  Основы микропроцессорных систем управления в энергетике.ти_ФРК Введение Тема 1.1. Мультиплексоры. Демультиплексоры Тема 1.2. Сумматоры Тема 1.3. Регистры Тема 1.4. Счетчики импульсов Тема 1.5. Запоминающие устройства Тема 2.1. Основы микропроцессорных систем Тема 3.1. Программное обеспечение (ПО) МСУ Тема 3.2. Программное обеспечение OWEN Logic Тема 3.3. Программируемые логические реле ONI PLR-S Аналоговые выходы не позволяют регулировать уровни выдаваемых программируемых логических реле ONI PLR-S стандартизированных сигналов … 4-20 мА 0-20 мА 0-10 В 0-5 В В выражении для мультиплексора 2k = n, где n – это количество … входов. цифровых аналоговых управляющих информационных В исходном состоянии на всех триггерах установлены логические нули.

Каждый триггер меняет свое состояние лишь в тот момент, когда на него действует ... положительный перепад сопротивления отрицательный перепад сопротивления положительный перепад напряжения отрицательный перепад напряжения В программируемом логическом реле ONI имеются аналоговые входы, которые позволяют принимать и измерять уровень стандартизированных промышленных аналоговых сигналов … 4-20 мА 0-20 мА 0-10 В 0-5 В В универсальном регистре при V2 = 1 происходит … сдвиг в сторону старших разрядов последовательный ввод информации параллельный ввод информации сдвиг в сторону младших разрядов В ONI PLR-S используются графические языки … LD ST SFC FBD В OWEN Logic используется графический язык … LD ST SFC FBD Все программируемые логические реле ONI PLR-S имеют интегрированные цифровые выходы с коммутационной возможностью до … 10 А 15 А 20 А 25 А Входы мультиплексора подразделяются на … информационные и направляющие однонаправленные и двунаправленные цифровые и аналоговые информационные и управляющие Выбор канала передачи в мультиплексорах осуществляется при помощи сигналов, поступающих на … цифровой вход аналоговый вход информационный вход управляющий вход Высокоскоростные каналы дискретного входа позволяют регистрировать изменение сигналов с частотой до … 20 кГц 40 кГц 50 кГц 60 кГц Динамическая оперативная память обозначается как … DRAM SCAM SRAM SDRAM Дополнительный управляющий вход Е в мультиплексоре разрешает или запрещает … прохождение адресного сигнала Ak прохождение логического сигнала Х управление коммутатором прохождение выходного сигнала К компонентам системы программирования не относится … редактор компилятор отладчик коммутатор Какой метод основан на приближенном преобразовании аналогового сигнала в цифровой код, преобразовании кода снова в аналоговый сигнал и сравнении получившегося сигнала с выходным? АЦП последовательного приближения АЦП последовательного удаления АЦП параллельного типа АЦП параллельного приближения Количество адресных входов у мультиплексора на 4 информационных выхода … 16 8 4 2 Количество выходов у демультиплексора на 2 адресных входа … 1 2 4 8 Количество логических функций и соответствующих им логических элементов вычисляется по x^((x^n )*m) , где m – это … число входов число выходов основание системы счисления аргумент Логический операционный узел, выполняющий арифметическое сложение кодов двух чисел и вспомогательные операции, называется … мультиплексором регистром счетчиком импульсов сумматором Максимальное время, при котором сигнал на цифровом входе ONI PLR-S будет обнаружен, составляет … 25 мс 50 мс 60 мс 120 мс Микро-ЭВМ с небольшими вычислительными ресурсами, обедненной периферией и упрощенной системой команд, ориентированная не на производство вычислений, а на выполнение процедур логического управления различным оборудованием называется … процессором микропроцессором микроконтроллером контроллером Микропроцессор включает в себя...

ОЗУ УВВ ПЗУ АЛУ Микропроцессорная система – это специализированная … система, построенная на основе микропроцессорных средств. цифровая информационная интегральная фундаментальная управляющая На рисунке изображено функциональное обозначение … сдвигающего регистра реверсивного регистра параллельного регистра универсального регистра Наименьшее значение аналогового сигнала, которое может быть различено преобразователем называется … погрешностью периодом дискретизации временем преобразования разрешающей способностью Напряжение питания ONI PLR-S … DC 4-8 В DC 8-24 В DC 12-32 В DC 12-24 Не относится к основным составляющим современной ОС … ядро логика управления файловая система командный процессор Обозначение мультиплексора … DMX MUX DCMUX MMX Обозначение четверть сумматора - … SM ¼ SM HS MS Обрабатывающее и управляющее устройство, выполненное с использованием технологии БИС (часто на одном кристалле) и обладающее способностью выполнять под программным управлением обработку информации, включая ввод и вывод информации, арифметические и логические операции и принятие решений называется … процессором микропроцессором микроконтроллером контроллером Очень быстрая память называется … EPROM EEPROM MROM PROM FLASH ROM Постоянная память предназначена для … длительного хранения информации кратковременно хранения информации хранения изменяемой информации хранения неизменяемой информации Разбиение диапазона значений временных отсчетов сигнала на конечное число уровней и округление каждого отсчета до одного из двух ближайших к нему уровней – … квантование кодирование поляризация дискретизация Регистр, в котором группа триггеров, соединены таким образом, что каждый триггер может передавать информацию в следующий, сдвигая данные, хранящиеся в регистре, называется … сдвиговым параллельным реверсивным последовательным Регистры, которые способны осуществлять сдвиг данных как вправо, так и влево, называются … параллельным сдвиговым последовательным реверсивным Система, корректность функционирования которой определяется не только корректностью выполнения вычислений, но и временем, в которое получен требуемый результат называется … операторной системой реального времени оптимальной системой реального времени операционной структурой реального времени операционной системой реального времени Совокупная ошибка, которая возникает из-за различных факторов, таких как разброс параметров элементов АЦП, температурная и временная нестабильность, изменение параметров внешних источников питания и сигналов управления называется … погрешностью нелинейности погрешностью смещения инструментальной погрешностью погрешностью квантования Статическая оперативная память обозначается как … DRAM SCAM SRAM SCRAM СУФ – это … средство управления файлами система управления файлами средство удаления файлов система удаления файлов Счетчик – это … функциональный узел вычислительной системы, назначение которого подсчет числа выходных сигналов и хранения результата счета в двоичном коде функциональный узел вычислительной системы, назначение которого подсчет числа входных сигналов и хранения результата счета в двоичном коде функциональный узел вычислительной системы, назначение которого подсчет числа входных сигналов и хранения результата счета в двоично-десятичном коде функциональный узел вычислительной системы, назначение которого подсчет числа выходных сигналов и хранения результата счета в двоично-десятичном коде Счетчики можно строить на базе Т-триггеров, включенных последовательно.

Если счет ведется до 15, то число триггеров в счетчике … 5 6 4 3 Счетчики можно строить на базе Т-триггеров, включенных последовательно. Если счет ведется до 63, то число триггеров в счетчике … 6 5 4 3 Устройств, которое коммутирует сигнал с одного из многих информационных входов на единственный выход, называется … коммутатором мультиплексором демультиплексором контроллером Устройства, которые используются для записи, хранения, передачи и преобразования информации, представленной в виде двоичных кодов, называются … мультиплексором регистром счетчиком импульсов сумматором Устройство, которое используется для измерения количества проходящих через него объектов или событий и суммирования их результатов, называют … вычитающим счетчиком умножающим счетчиком суммирующим счетчиком реверсивным счетчиком Устройство, которое преобразует входной аналоговый сигнал в соответствующий цифровой код, который является выходной сигнал, называется … цифро-аналоговым преобразователем аналогово-цифровым преобразователем аналоговым преобразователем цифровым преобразователем Фотография шаблона схемы, из которой инженеры хотят сделать ПЗУ, обозначается как ...

EPROM EEPROM MROM PROM FLASH ROM Энергозависимая часть системы компьютерной памяти, в которой временно хранятся данные и команды, необходимые процессору для выполнения им операций, называется … "динамическая память" "оперативная память" "постоянная память" "контроллер памяти" 5-разрядный двоичный счетчик возвращается в начальное состояние при … поступлении на вход 16 импульса поступлении на вход 32 импульса поступлении на вход инверсного сигнала переполнении, наступающем при числе импульсов 31 Работу прибора можно представить в виде последовательно выполняемых шагов. Расставьте в правильном порядке. 1 Переход к шагу 1 2 После обработки всей программы результаты записываются на физические выходы прибора 3 Программа считывает значения из ячеек памяти входов и выполняет над ними логические операции в соответствии с алгоритмом работы 4 Логическое состояние входов автоматически записывается в ячейки памяти входов Соотнесите изображение элементов панели ВСТАВКА и их обозначением A.

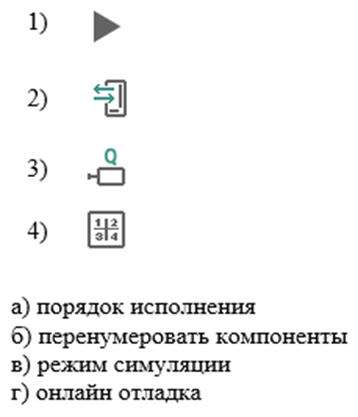

1 B. 2 C. 3 D. 4 E. 5 F. 6 G. б H. д I. а J. е K. в L. г Соотнесите изображение элементов панели ОТЛАДКА и их обозначением A. 1 B. 2 C. 3 D. 4 E. в F. г G. а H. б Установите соответствие между видами сумматоров и их обозначениями A. четвертьсумматор B. полусумматор C. полный сумматор D. одноразрядного сумматора на три входа E. ¼ SM F. SM G. HS H. MS Установите соответствие между интегральными системами и количеством транзисторов в них A. малые интегральные схемы (МИС) B. средние интегральные схемы (СИС) C. большие интегральные схемы (БИС) D. сверхбольшие интегральные схемы E. до 10 транзисторов F. до 100 транзисторов G....
