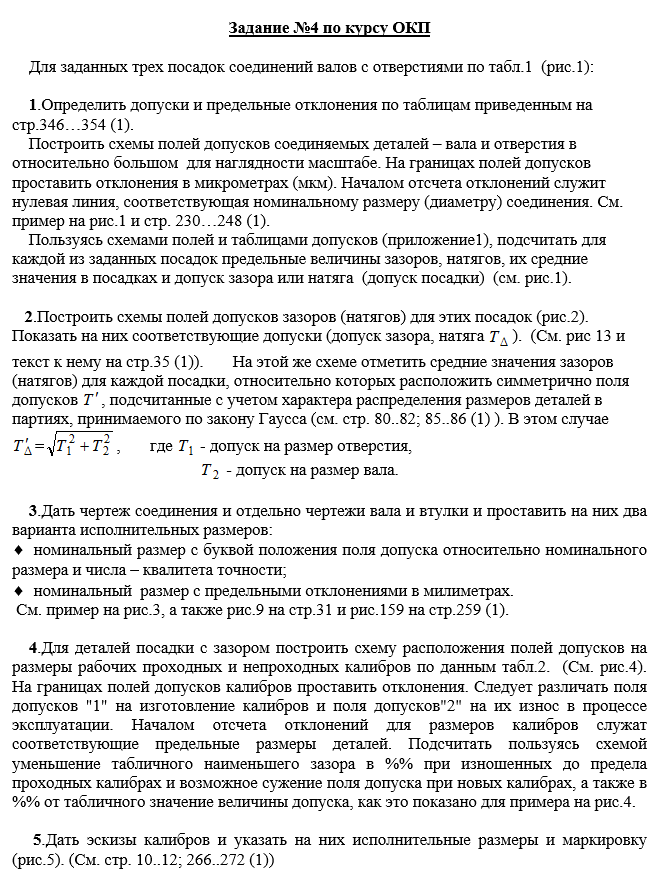

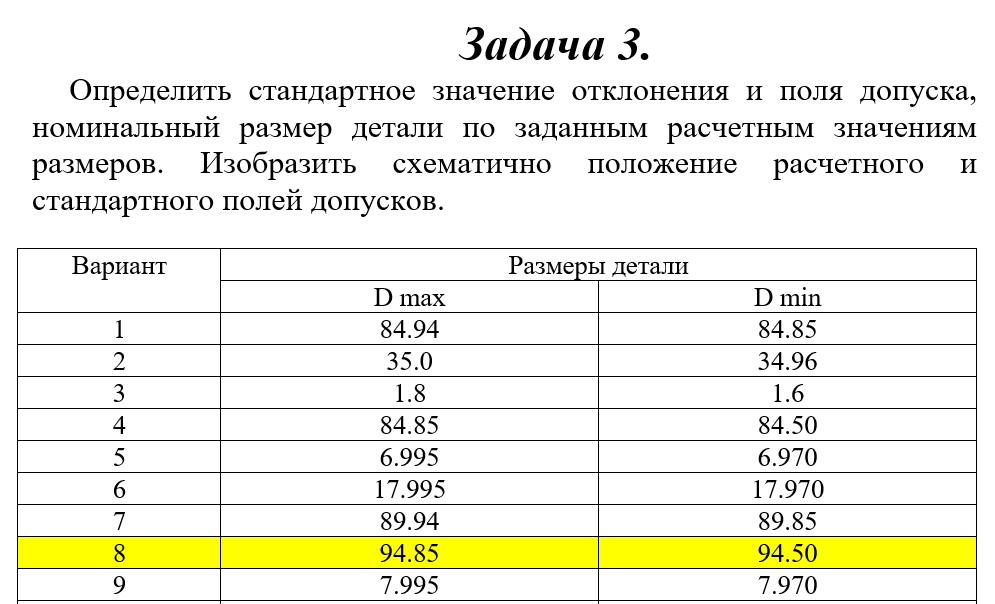

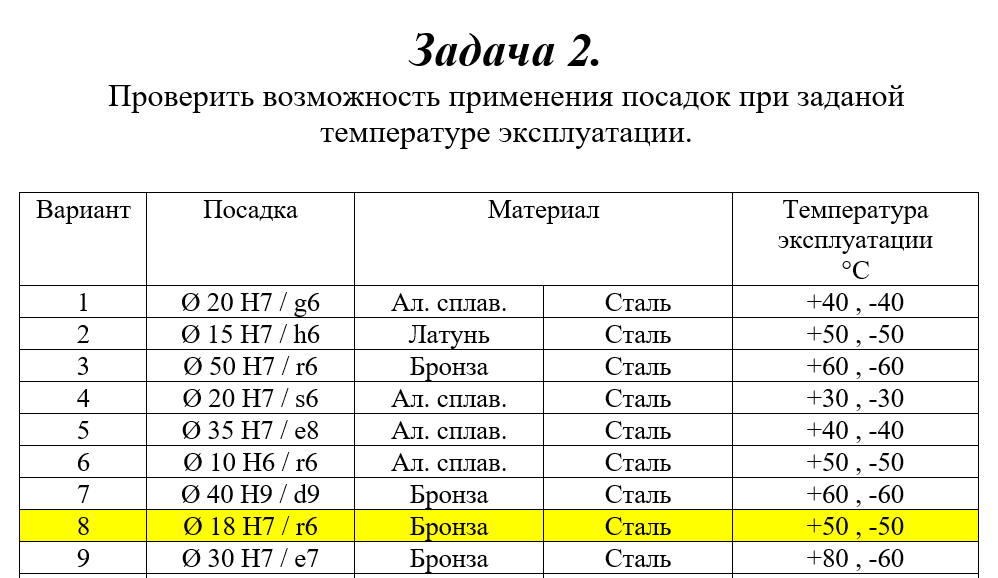

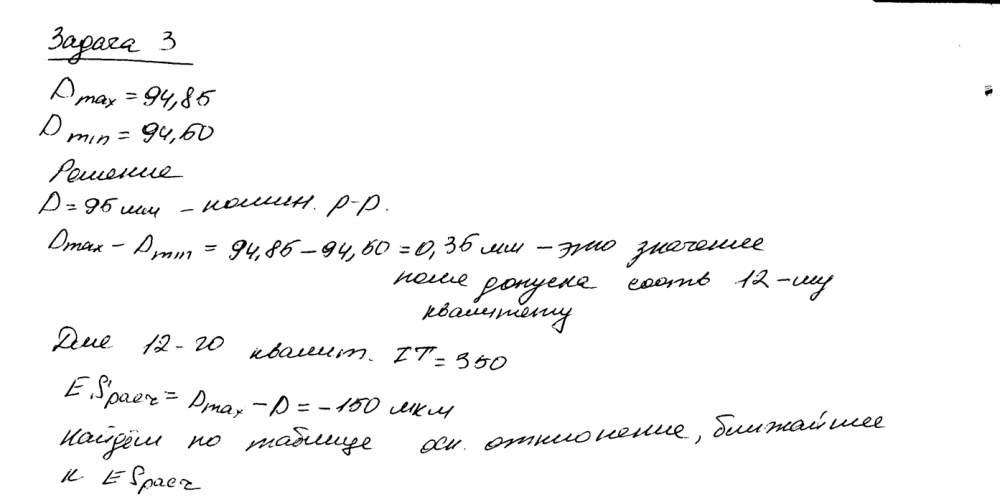

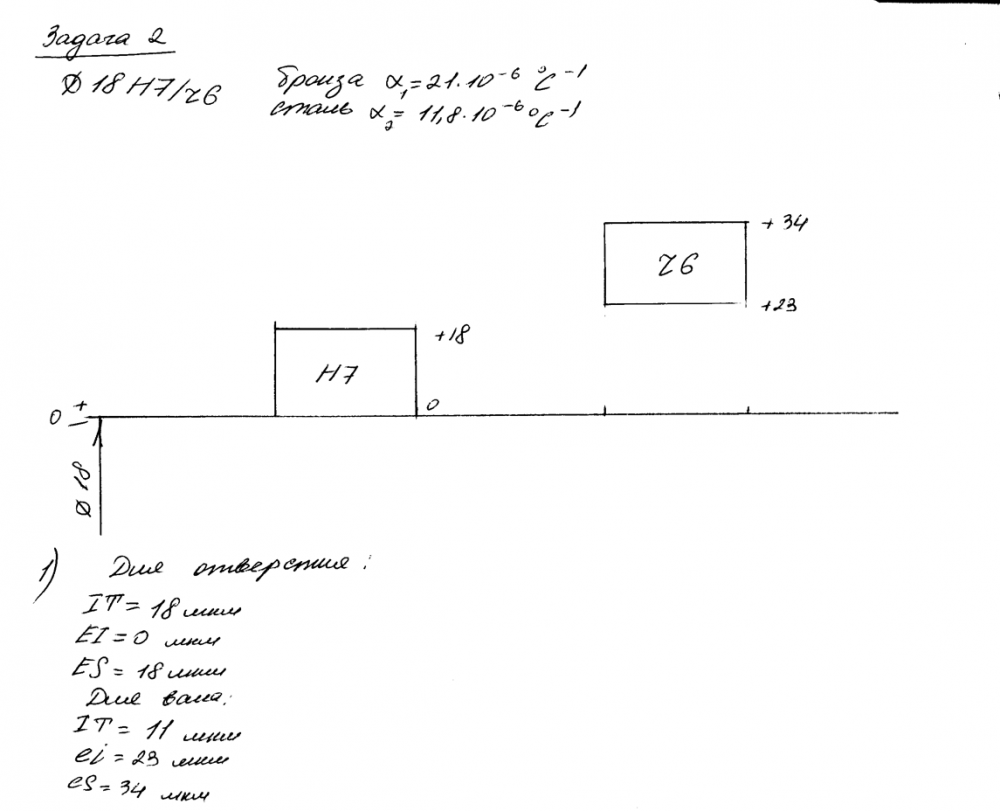

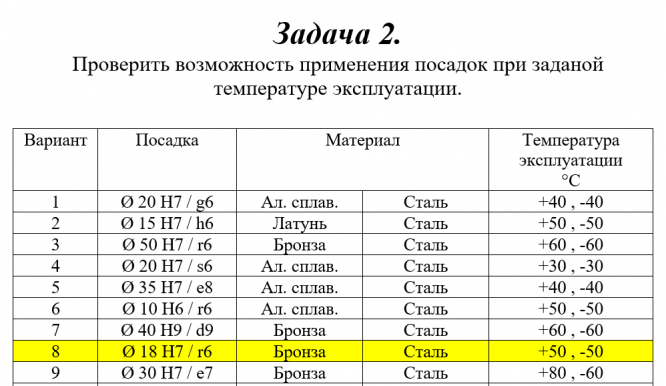

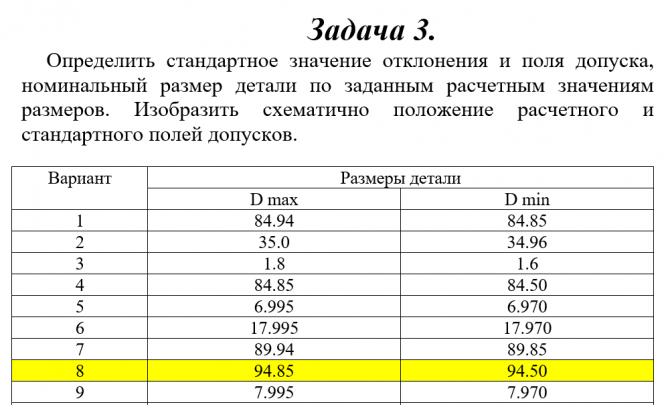

Задание №4 по курсу ОКП - Вариант 8 - 3 задачи

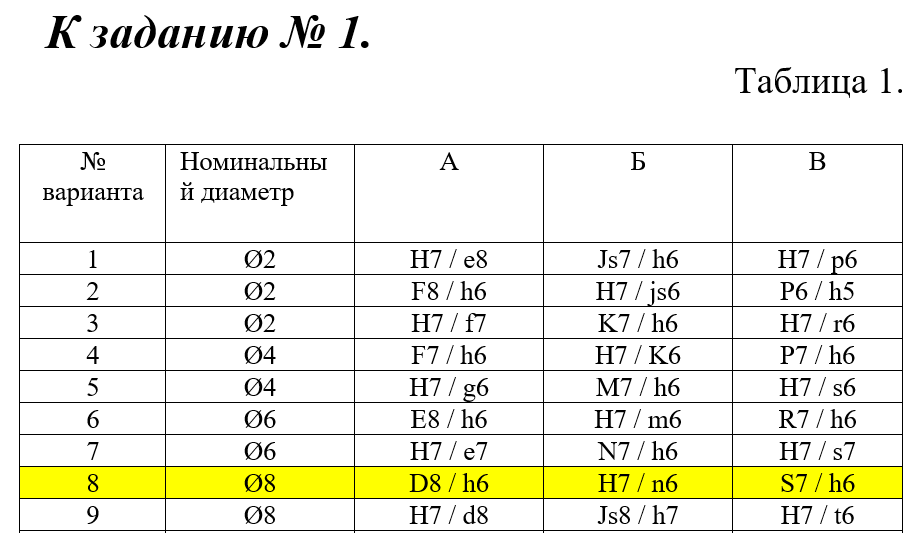

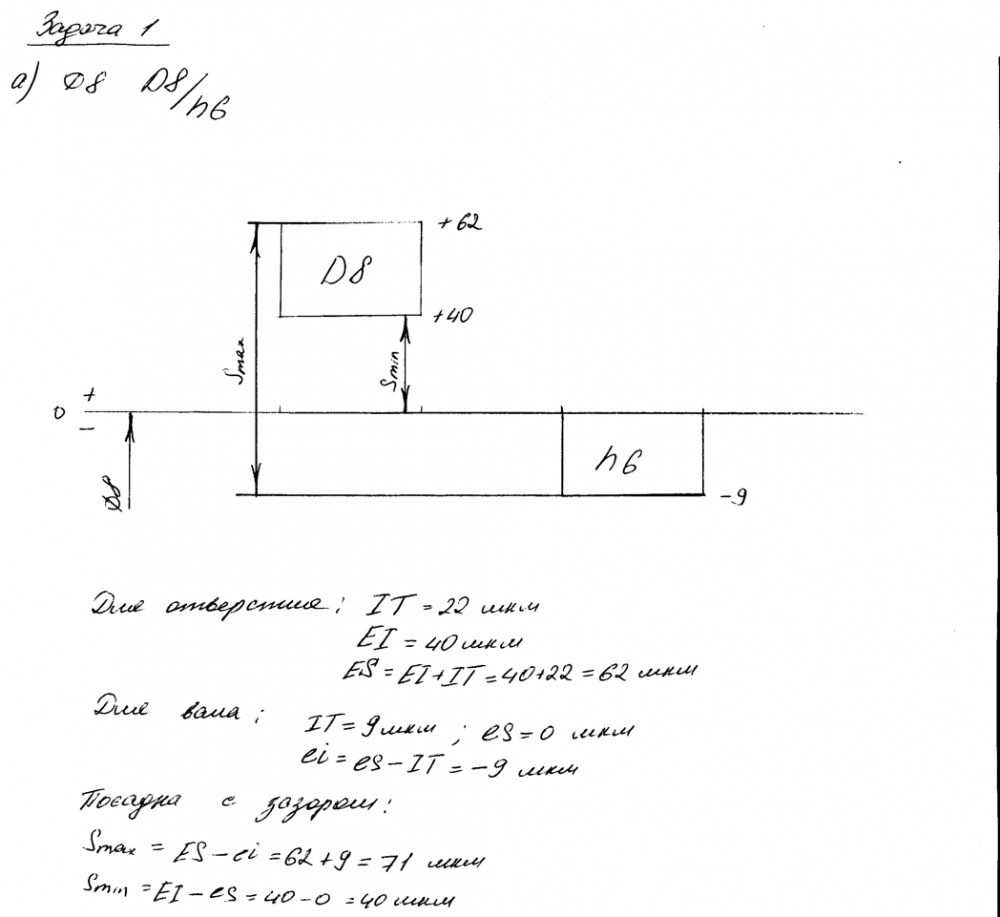

    Для заданных трех посадок соединений валов с отверстиями по табл.1  (рис.1):     1.Определить допуски и предельные отклонения по таблицам приведенным на стр.346…354 (1).     Построить схемы полей допусков соединяемых деталей – вала и отверстия в относительно большом  для наглядности масштабе. На границах полей допусков проставить отклонения в микрометрах (мкм). Началом отсчета отклонений служит нулевая линия, соответствующая номинальному размеру (диаметру) соединения. См. пример на рис.1 и стр. 230…248 (1).     Пользуясь схемами полей и таблицами допусков (приложение1), подсчитать для каждой из заданных посадок предельные величины зазоров, натягов, их средние значения в посадках и допуск зазора или натяга  (допуск посадки)  (см.

рис.1).      2.Построить схемы полей допусков зазоров (натягов) для этих посадок (рис.2). Показать на них соответствующие допуски (допуск зазора, натяга ).  (См. рис 13 и текст к нему на стр.35 (1)).       На этой же схеме отметить средние значения зазоров (натягов) для каждой посадки, относительно которых расположить симметрично поля допусков , подсчитанные с учетом характера распределения размеров деталей в партиях, принимаемого по закону Гаусса (см. стр. 80..82; 85..86 (1) ). В этом случае =,       где  - допуск на размер отверстия,                                               - допуск на размер вала.           3.Дать чертеж соединения и отдельно чертежи вала и втулки и проставить на них два варианта исполнительных размеров: ¨     номинальный размер с буквой положения поля допуска относительно номинального размера и числа – квалитета точности; ¨     номинальный  размер с предельными отклонениями в милиметрах.

 См. пример на рис.3, а также рис.9 на стр.31 и рис.159 на стр.259 (1).       4.Для деталей посадки с зазором построить схему расположения полей допусков на размеры рабочих проходных и непроходных калибров по данным табл.2.  (См. рис.4). На границах полей допусков калибров проставить отклонения. Следует различать поля допусков \"1\" на изготовление калибров и поля допусков\"2\" на их износ в процессе эксплуатации. Началом отсчета отклонений для размеров калибров служат соответствующие предельные размеры деталей. Подсчитать пользуясь схемой уменьшение табличного наименьшего зазора в %% при изношенных до предела проходных калибрах и возможное сужение поля допуска при новых калибрах, а также в %% от табличного значение величины допуска, как это показано для примера на рис.4.       5.Дать эскизы калибров и указать на них исполнительные размеры и маркировку (рис.5).

(См. стр. 10..12; 266..272 (1)).
