ДЗ: ДЗ3 вариант 10

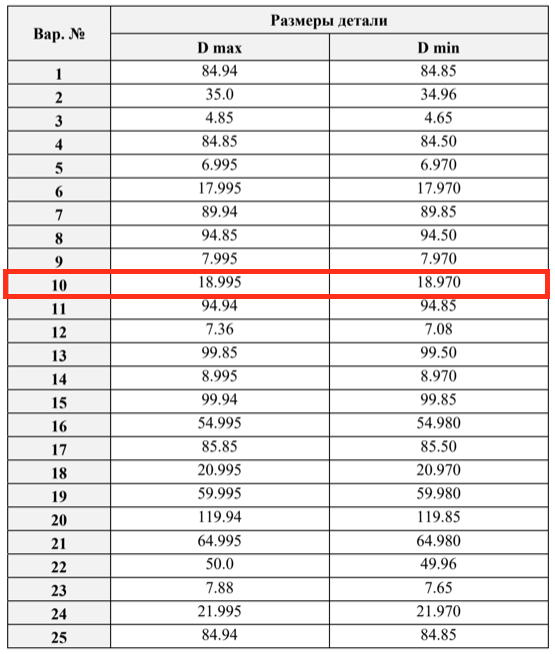

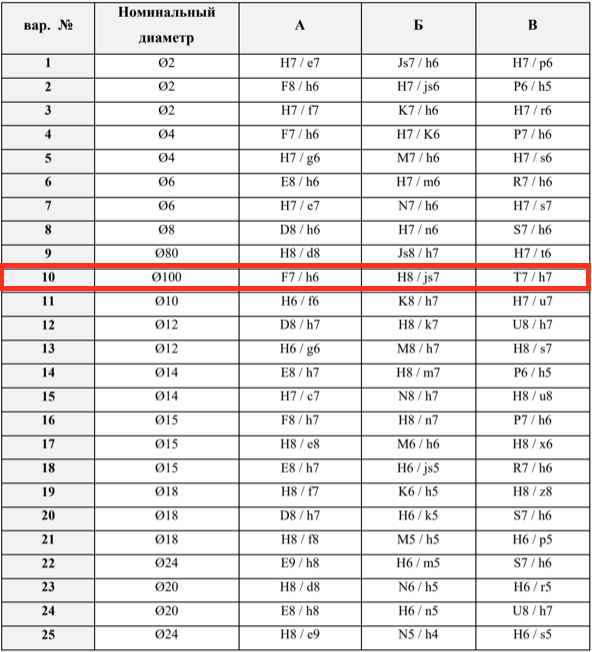

1. Для заданных трех посадок соединений валов с отверстиями по таблицам стандартов ЕСДП:

1.1. Определить допуски и предельные отклонения по таблицам стандартов ЕСДП. Построить схемы полей допусков соединяемых деталей – вала и отверстия в относительно большом для наглядности масштабе. На границах полей допусков проставить отклонения в микрометрах (мкм). Началом отсчета отклонений служит нулевая линия, соответствующая номинальному размеру (диаметру) соединения. Пользуясь схемами полей и таблицами допусков, подсчитать для каждой

из заданных посадок предельные величины зазоров, натягов, их средние значения в посадках и допуск зазора или натяга (допуск посадки).

1.2. Построить схемы полей допусков зазоров (натягов) для этих посадок. Показать на них соответствующие допуски (допуск зазора, натяга ТΔ ). На этой же схеме отметить средние значения зазоров (натягов) для каждой посадки, относительно которых расположить симметрично поля допусков Т , подсчитанные с учетом характера распределения размеров деталей в партиях, принимаемого по закону Гаусса. В этом случае: Т'_Δ =√ T₁² + T₂² , где Т1 - допуск на размер отверстия, Т2 - допуск на размер вала.

1.3. Дать чертеж соединения и отдельно чертежи вала и втулки и проставить на них два варианта исполнительных размеров:

· номинальный размер с буквой положения поля допуска относительно

номинального размера и числа – квалитета точности;

·номинальный размер с предельными отклонениями в миллиметрах.

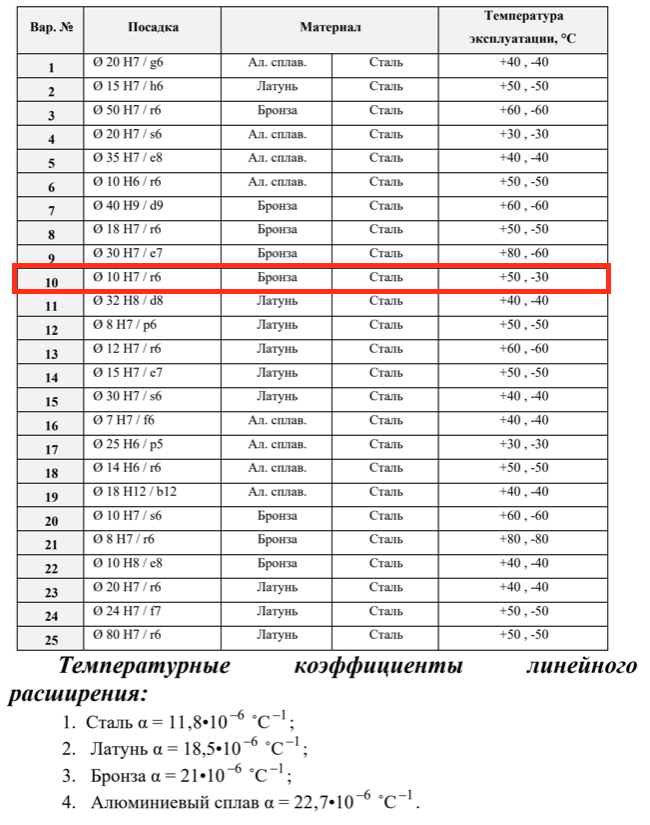

Проверить возможность применения посадок при заданной температуре эксплуатации.
