Лабораторная работа: Лабораторная работа по ОАП вариант 6
Описание
Выполнить расчёт на прочность крышки сосуда, работающего под давлением. Провести оптимизацию параметров крышки. Подобрать необходимую геометрию, удовлетворяющую нормам прочности при минимальных затратах материала.

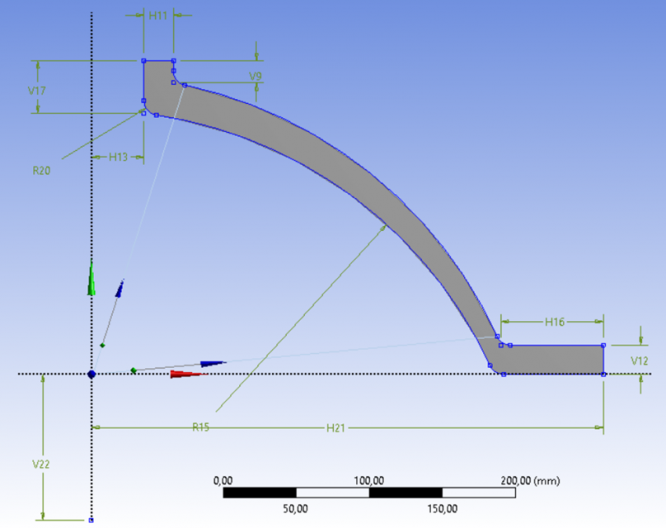

Размеры:
H11 = 20мм; H13= 36мм; H21 = 350мм; V12 = 20мм; V17 = 36мм; V22 = 100мм; R15 = 300мм. Радиусы скругления: R20 = 10 мм.
Варьируемые размеры:
H16 = от 40 до 70 мм; V9 = от 15 до 35 мм.
Размер внешней окружности стенки крышки определяется размерами и геометрией крышки.
Нагрузки:
F = 240 кН – сила со стороны запирающего элемента задвижки.
P = 10 МПа – давление внутри крышки задвижки.
Характеристики лабораторной работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Вариант
Просмотров
61
Качество
Идеальное компьютерное
Размер
15,64 Mb
Преподаватели
Список файлов
export_files
dp0
act.dat
designPoint.wbdp
dp1
SYS
DM
SYS.agdb
ENGD
EngineeringData.xml
material.engd
MECH
CAERep.xml
CAERepOutput.xml
MatML.xml
ds.dat
file.DSP
file.gst
file.ldhi
file.rdb
file.rst
file0.err
file0.r001
file0.rst
file1.r001
file1.rst
solve.out
global
MECH
SYS
SYS.engd
САПР_ЛР1_РК5_вар6.docx
САПР_ЛР1_РК5_вар6.pdf
