ДЗ: Системы координат. Построение тел. Гайка накидная
Описание
Задание:

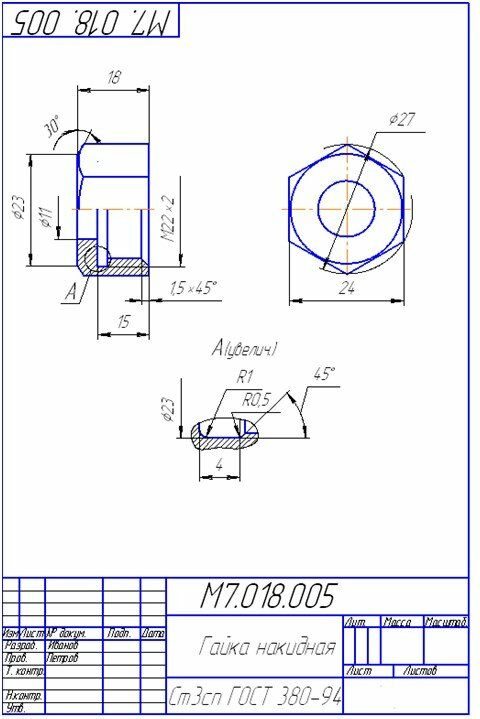

Постройте 3D-модель по представленному ниже чертежу
![]()
Методические рекомендации:
Порядок построения:
1. Построить контур сечения, использовать операцию «Вращение» («Заметание»).
2. Построить шестиугольник. Вытянуть и обрезать тело, построенное согласно п.1
3. На получившемся теле использовать операцию «Фаска».
Постройте 3D-модель по представленному ниже чертежу
Методические рекомендации: Порядок построения:
1. Построить контур сечения, использовать операцию «Вращение» («Заметание»).
2. Построить шестиугольник. Вытянуть и обрезать тело, построенное согласно п.1
3. На получившемся теле использовать операцию «Фаска».
