Курсовая работа: Расчет комбинированного свайно-плитного фундамента высотного здания

АННОТАЦИЯ

Расчет комбинированного свайно-плитного фундамента высотного здания. – Челябинск: ЮУрГУ, АСИ; 2025, 51с. 41 ил., 5 табл., библиогр. список – 7 наим.

Курсовая работа выполнена в соответствии со стандартами предприятия на курсовое проектирование.

В данной курсовой работе была построена расчетная схема здания в ПК

«Лира-САПР», рассчитаны нагрузки, определен вес надземной части каркаса, посчитано осредненное давление под подошвой фундаментной плиты, определены коэффициенты постели, посчитаны осадки каркаса на фундаментной плите, подобраны и группированы сваи, так чтобы нагрузка между плитой и сваями распределялась примерно 50 на 50.

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ....................................................................................................... 4

1. ИСХОДНЫЕ ДАННЫЕ.............................................................................. 5
2. СОЗДАНИЕ КОНЕЧНОЭЛЕМЕНТНОЙ МОДЕЛИ КАРКАСА.............. 8
   1. Типы и размеры конечных элементов, применяемые в схеме.................. 8
   2. Жесткостные характеристики элементов............................................ 12
   3. Описание связей................................................................................... 19
3. СБОР НАГРУЗОК...................................................................................... 20
   1. Постоянные нагрузки.............................................................................. 20
   2. Временные нагрузки............................................................................ 20
   3. Снеговая нагрузка............................................................................... 21

3.5 Определение веса надземной части каркаса........................................... 22

1. ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТОВ ПОСТЕЛИ В СИСТЕМЕ ГРУНТ 25
2. ОПРЕДЕЛЕНИЕ УСИЛИЙ В СВАЯХ...................................................... 30
3. РАСЧЕТ ОСАДКИ И ПРИВЕДЕННОГО МОДУЛЯ УПРУГОСТИ МАКСИМАЛЬНО НАГРУЖЕННЫХ ВИСЯЧИХ СВАЙ.................................. 34
4. КОРРЕКТИРОВКА РАСЧЕТНОЙ СХЕМЫ С УЧЕТОМ ПРИВЕДЕННОГО МОДУЛЯ УПРУГОСТИ....................................................................................... 38
5. ОПТИМИЗАЦИОННЫЙ РАСЧЕТ СВАЙ............................................... 43
6. ОСАДКИ ФУНДАМЕНТНОЙ ПЛИТЫ ДО И ПОСЛЕ НАЗНАЧЕНИЯ

СВАЙ.................................................................................................................... 45

1. КРЕН ЗДАНИЯ...................................................................................... 49

ЗАКЛЮЧЕНИЕ............................................................................................... 50

БИБЛИОГРАФИЧЕСКИЙ СПИСОК............................................................. 51

ВВЕДЕНИЕ

Высотные большепролетные здания – объекты повышенного уровня ответственности.

Цель работы ‒ расчет комбинированного свайно-плитного фундамента. Задачи курсового проекта:

• построить расчетную схему здания в ПК «Лира-САПР»;
• рассчитать нагрузки на здания, согласно действующим нормативным документам;
• задать нагрузки в расчетной схеме;
• выполнить предварительный расчет для определения веса надземной части каркаса, подсчет условно осредненного давления под подошвой фундаментной плиты в ПК «Лира-САПР»;
• определение коэффициентов постели в системе Грунт;
• расчет осадки каркаса на фундаментной плите;

1. ИСХОДНЫЕ ДАННЫЕ

Вариант 5115

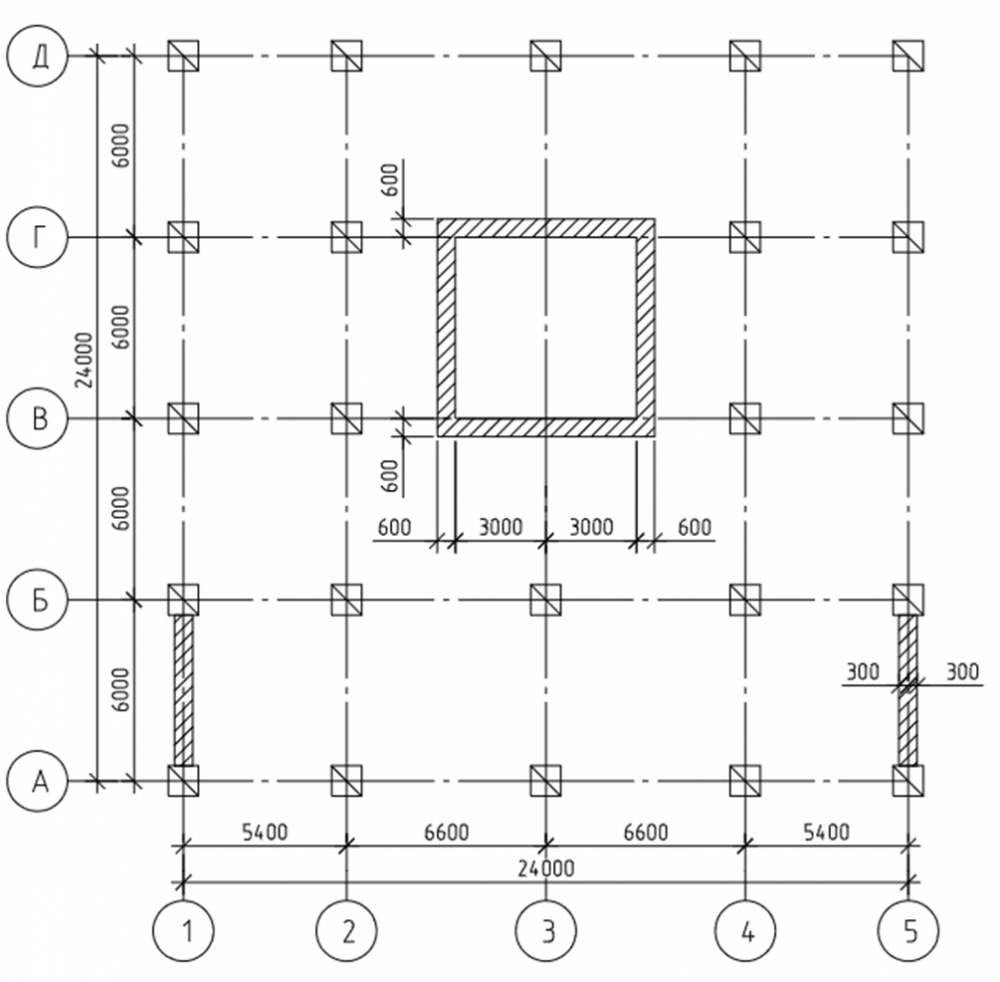

Каркас – железобетонный монолитный; Ветровой район – II, снеговой район – III Сечения колонн:

отм. -6,0… +21,0 – 1000 х 1000 мм;

отм. +21,0… +42,0 – 800 х 800 мм;

отм. +42,0… +60,0 – 600 х 600 мм;

отм. +60,0… +81,0 – 500 х 500 мм;

отм. +80,1… +150,0 – 400 х 400 мм.

Сечение стен:

отм. -6,0… +21,0 – 600 мм; отм. +21,0… +42,0 – 450мм; отм. +42,0… +81,0 – 300 мм;

отм. +81,0… +150,0 – 200 мм.

Толщина плит перекрытий – 200 мм;

Временная равномерно распределенная («полезная») нагрузка на перекрытия –

150 кгс/м², коэффициент надежности по нагрузке 1,2;

Постоянная равномерно распределенная нагрузка на перекрытие – 300 кгс/м², коэффициент надежности по нагрузке 1,3;

Нормативный вес ограждающих конструкций стен – 600 кгс/м, коэффициент надежности по нагрузке 1,3;

Высота этажа – 3 м;

Количество надземных этажей – 50; Количество подземных этажей – 2; Класс бетона колонн: В40;

Класс бетона диафрагм и плит перекрытий: В25; Класс бетона фундаментной плиты – В40.

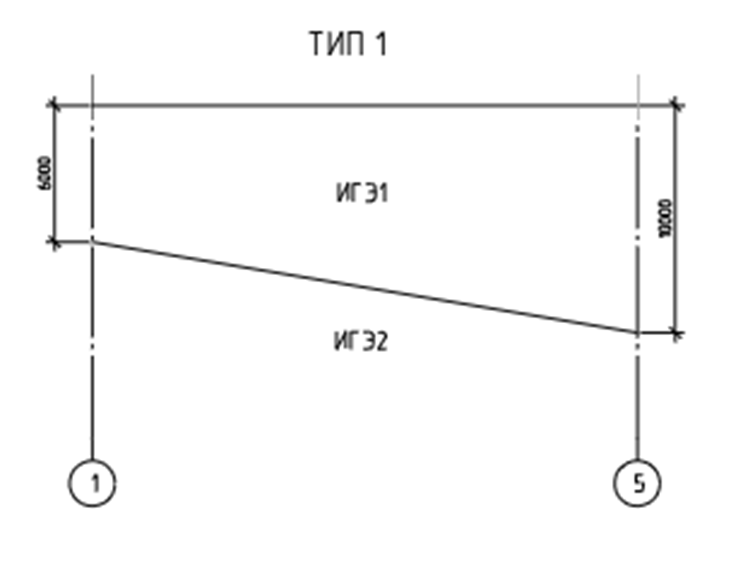

Рисунок 1.1 – Тип грунтовых условий Характеристики грунтов приведены в таблице 1.1.
