ДЗ 2: Расчёт и планировка поточной линии Вариант 2
Описание
Задача №2. РАСЧЁТ И ПЛАНИРОВКА ПОТОЧНОЙ ЛИНИИ
Исходные данные к задаче №2

Содержание задачи
- 1. Определить такт работы поточной линии К при заданном объёме выпуска изделий, учитывая при этом регламентные перерывы.
- 2. Рассчитать потребное количество рабочих Сi и их загрузку по операциям технологического цикла.
- 3. Выбрать тип поточной линии, наиболее соответствующей условиям производства и вид транспортных средств.
- 4. Выполнить необходимые расчёты, определяющие компоновку и условия работы линии:
- а) для рабочего конвейера: шаг конвейера l0, скорость движения транспортёра v, длина рабочих зон по операциям lр, длина дополнительной (резервной) зоны lдоп для одной наиболее трудоёмкой операции при условии колебания фактического времени выполнения её в пределах (0,8÷1,3) tшт, длина рабочего участка линии Lраб и общая длина транспортёра Lобщ, длительность производственного цикла, «косой график».
- б) для распределительного конвейера: шаг конвейера l0, скорость движения транспортёра v, необходимый комплект разметочных знаков (период) П, длина рабочего участка линии Lраб и общая длина транспортёра Lобщ, разметка конвейера и закрепление знаков за рабочими местами по операциям технологического процесса (в виде таблицы и на схеме планировки линии), длительность производственного цикла, «косой график».
- в) для прямоточной линии: регламент работы линии, период комплектования выработки (ритм работы линии) R, график загрузки рабочих мест на линии с учётом возможного совмещения обслуживания и максимальной загрузки оборудования, величина межоперационных оборотных заделов Z, эпюра межоперационных оборотных заделов на линии.
- 5. Скомпоновать и вычертить в масштабе схему планировки выбранной поточной линии. Определить величину производственной площади.
- 6. Определить потребное количество основных рабочих на линии, учитывая возможное совмещение профессий (и операций).
- 7. Определить сменную выработку на одного рабочего и один квадратный метр производственной площади.

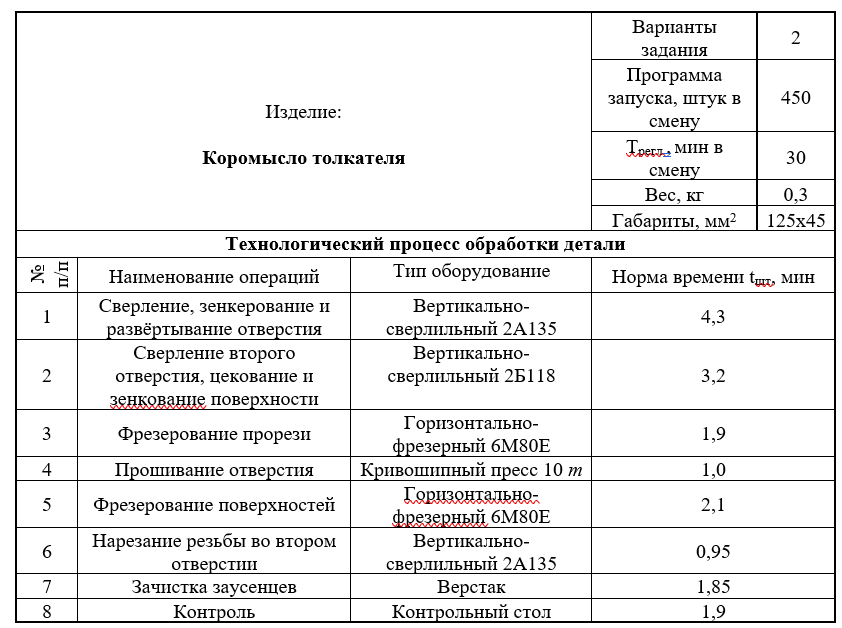

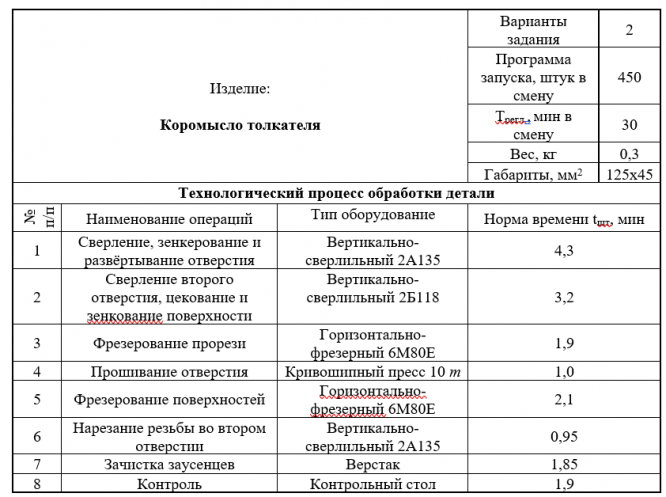

Ⅰ. Технологический процесс обработки с нормами времени по операциям приведён в таблице 2 «Исходные данные к задаче № 2» (в соответствии с номером варианта).
Ⅱ. Продолжительность смены – 8 часов, режим работы – 1 смена.

1. Определить такт работы поточной линии К при заданном объёме выпуска изделий, учитывая при этом регламентные перерывы. 2. Рассчитать потребное количество рабочих Сi и их загрузку по операциям технологического цикла. 3. Выбрать тип поточной линии, наиболее соответствующей условиям производства и вид транспортных средств. 4. Выполнить необходимые расчёты, определяющие компоновку и условия работы линии: а) для рабочего конвейера: шаг конвейера l0, скорость движения транспортёра v, длина рабочих зон по операциям lр, длина дополнительной (резервной) зоны lдоп для одной наиболее трудоёмкой операции при условии колебания фактического времени выполнения её в пределах (0,8÷1,3) tшт, длина рабочего участка линии Lраб и общая длина транспортёра Lобщ, длительность производственного цикла, «косой график». б) для распределительного конвейера: шаг конвейера l0, скорость движения транспортёра v, необходимый комплект разметочных знаков (период) П, длина рабочего участка линии Lраб и общая длина транспортёра Lобщ, разметка конвейера и закрепление знаков за рабочими местами по операциям технологического процесса (в виде таблицы и на схеме планировки линии), длительность производственного цикла, «косой график».
в) для прямоточной линии: регламент работы линии, период комплектования выработки (ритм работы линии) R, график загрузки рабочих мест на линии с учётом возможного совмещения обслуживания и максимальной загрузки оборудования, величина межоперационных оборотных заделов Z, эпюра межоперационных оборотных заделов на линии. 5. Скомпоновать и вычертить в масштабе схему планировки выбранной поточной линии. Определить величину производственной площади. 6. Определить потребное количество основных рабочих на линии, учитывая возможное совмещение профессий (и операций).7. Определить сменную выработку на одного рабочего и один квадратный метр производственной площади..
