Задача: Теоретические основы электротехники

Контрольная, вариант 6
Задача 1
В момент t = 0 в цепи, схема которой показана на рис., происходит коммутация. Определить токи во всех ветвях в момент коммутации и в установившемся режиме (после окончания переходного процесса), время переходного процесса. Определить функцию переходного тока i(t) и построить ее график.
До коммутации:
- для замыкания ключа S - токи в цепи отсутствовали

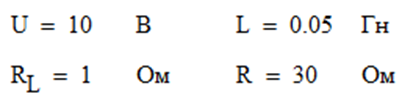

Дано:
Задача 2
В условиях задачи 1 определить переходные токи во всех ветвях операторным методом.

Задача 3
Полупроводниковый диод включен параллельно с линейным резистором R. Общий ток, тип диода и сопротивление резистора заданы. Определить токи через диод и резистор.

Задача 4
Эскиз МЦ изображён на рисунке. Магнитопровод МЦ образован двумя деталями, изготовленными из сталей заданных марок: марка стали А – 3413; марка стали В – 1211 . Кривые намагничивания сталей показаны на рисунке. Ширина конструктивного воздушного зазора δ = 0.05 мм. Число витков катушки w = 1000 –6∙2 = 988. Определить магнитный поток в магнитопроводе, создаваемый током I = 56∙10^-3 А (обратная задача).
