ВВЕДЕНИЕ
Курсовая работа выполнена по Т/K“СП Дудинка”
Цели и задачи курсового проекта
Основная цель моего курсового проекта – проработка маршрута перехода судна ТК «СП ДУДИНКА» из порта Архангельск в порт Певек.
Эта цель будет раскрываться через следующие задачи:
1. Сбор справочных данных по судну;
2. Комплектование карт, руководств и пособий на переход, получение
навигационной информации и корректуры по ней карт и пособий;
3. Выбор маршрута плавания и предварительный расчёт перехода;
4. Составление штурманской справки на порт отхода, переход и порт прихода;
5. Проверка надежности обеспечения безопасности перехода;
6. составление плана перехода судна по заданному маршруту;
1 СПРАВОЧНЫЕ ДАННЫЕ ПО СУДНУ
В курсовом проекте описан Переход из порта Архангельск в порт Певек участок №1 на Т/K“СП Дудинка”. Т/К «СП Дудинка» изображен на рисунке 1.

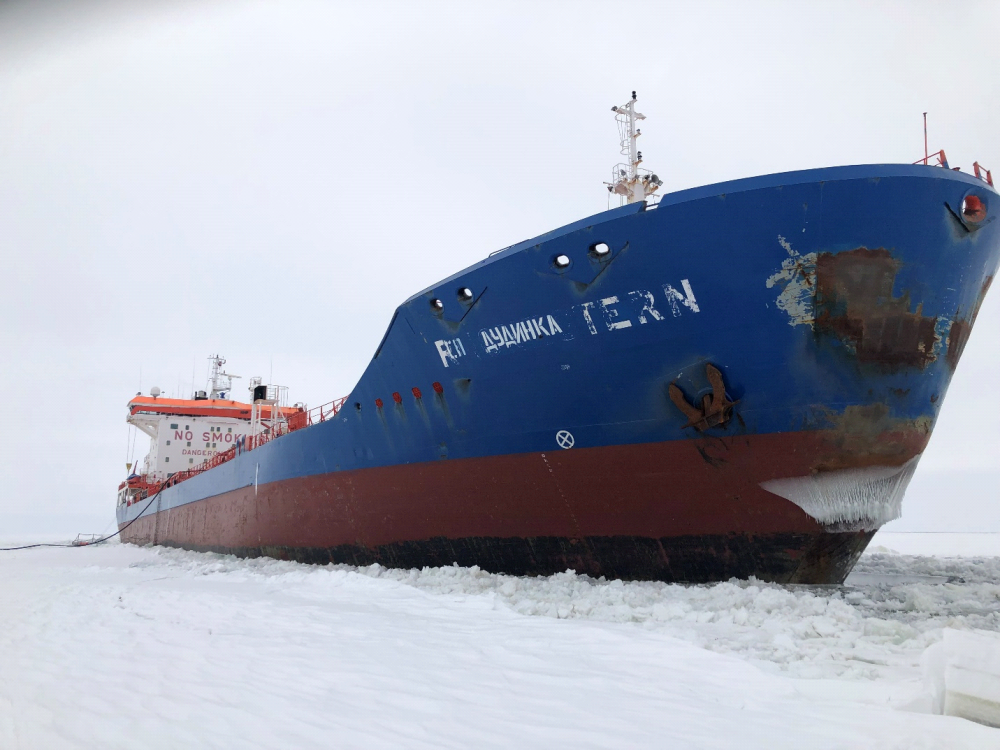

Рисунок 1 – Т/K“СП Дудинка” 1.1. •Технико-эксплуатационные данные по судну
• Технико-эксплуатационные данные по судну представлены в таблице 1.
Таблица 1 – Технико-эксплуатационные данные по судну
| Характеристика | Значение |
| 1 | 2 |
| Наименование судна | Т/К «СП Дудинка» |
| Тип судна | Oil/Chemical Tanker |
| Флаг | Russia |
| Год постройки | 2000 |
| Порт приписки | Архангельск |
| Водоизмещение | 6840 |
| Дедвейт | 21867 |
| Главные размерения: длина судна, м | 162.11 |
| Ширина, м | 27 |
| Осадка, м | 8.8 |
| Окончание таблицы 1 | |
| Позывной | UBXW7 |
| Символ класса | 1A |
| Тип судна | Судно для перевозки жидких нефтепродуктов |
| Скорость | 13.5 |
| Тип силовой установки | Дизельная |
| Количество и мощность ГД | 1*7860 |
| Марка ГД | MAN B & 6S46MC-C |
| Количество и тип движителя | 1*ВРШ |
| Количество лопастей | 3 |
| Количество и мощность генераторов | - |
• Состав навигационного оборудования представлен в таблице 2.
Таблица 2 – Состав навигационного оборудования
| Название | Тип (проект) | Количество, шт. | Фотография |

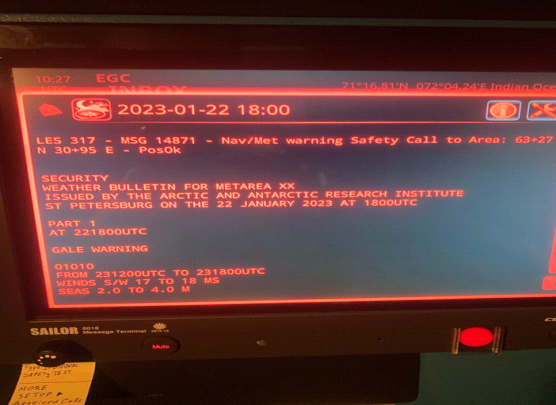

| INMARSAT – C | Sailor 6018 | 1 |  |
| Продолжение таблицы 2 | |||

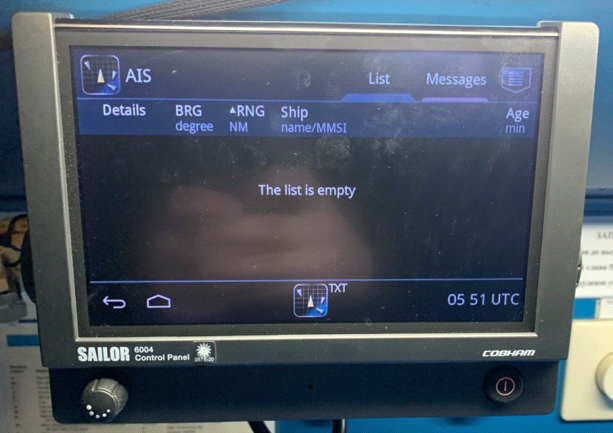

| AIS | Sailor 6004 | 1 |  |

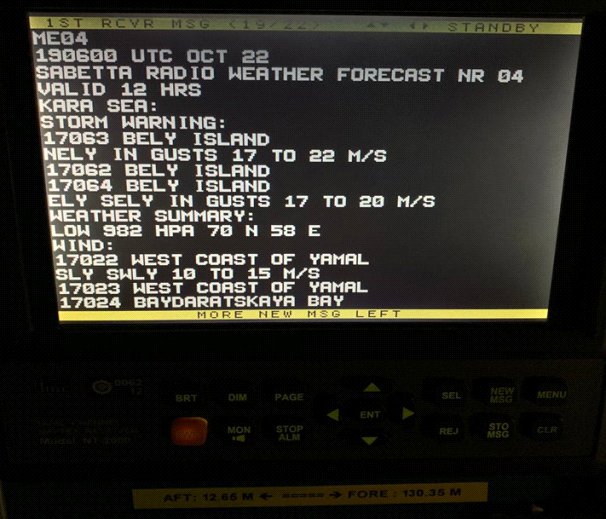

| NAVTEX | JME 0062 | 1 |  |
| Эхолот | MTDS 2028 | 1 |  |

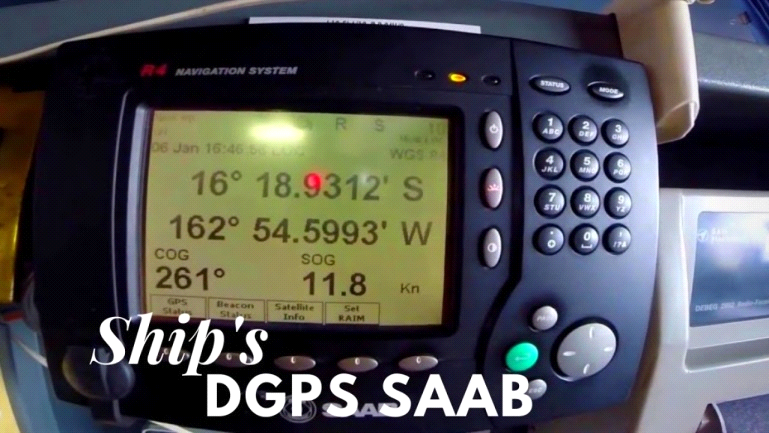

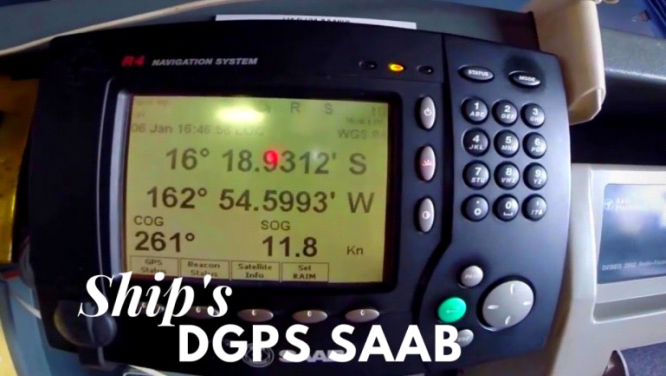

| GPS-NAVIGATOR | SAAB | 1 |  |
| Окончание таблицы 2 | |||

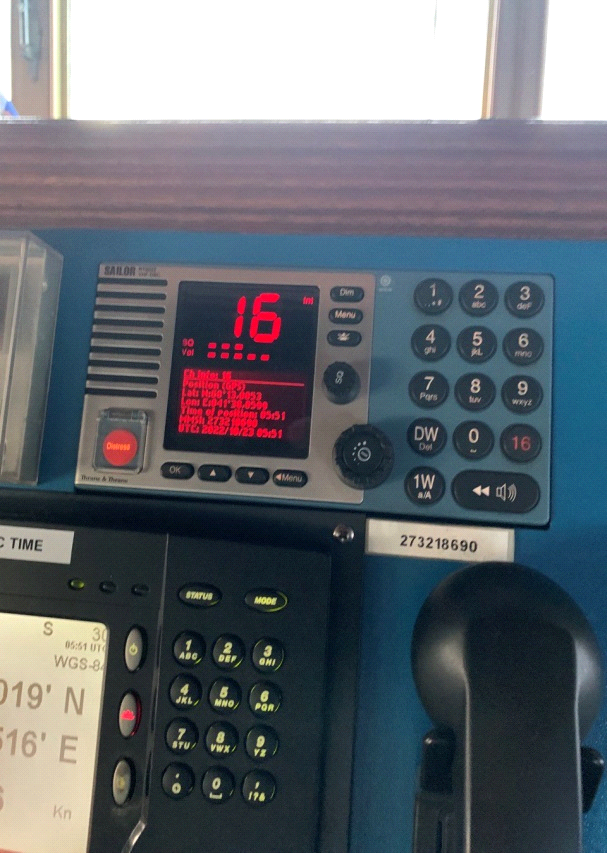

| УКВ | SAILOR RT 5622 | 2 |  |

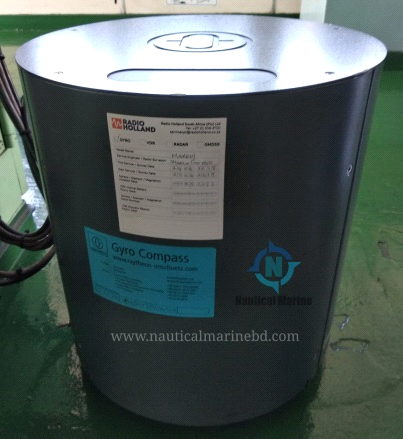

| ГИРОКОМПАС | ANSCHUTS STANDART-22 | 1 |  |

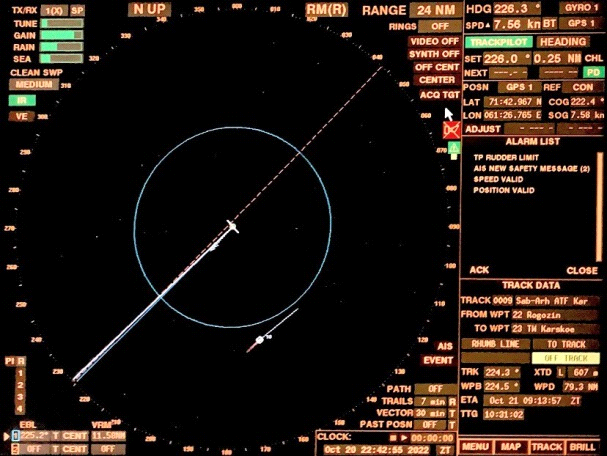

| Радар. | FurunoFAR1518BB | 2 |  |

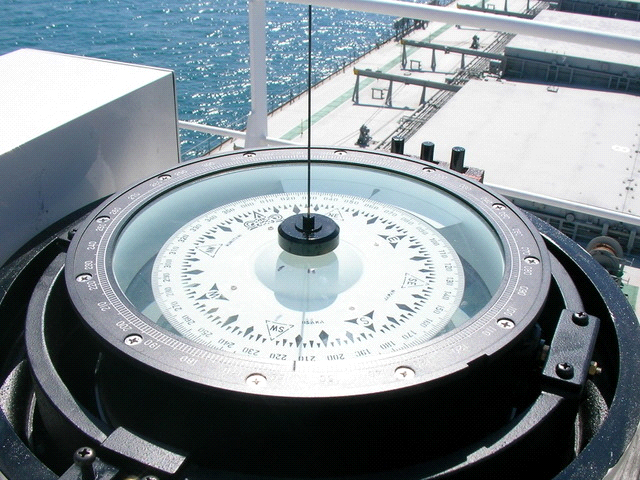

| Магнитный компас. | UNILUX S.A | 1 |  |
1.3 Технические характеристики радиотехнических средств судовождения
Данные этого раздела используются в расчетах раздела 7.1 для оценки возможной точности обсерваций по районам маршрута плавания.
• Погрешности радиотехнических средств на судне представлены в таблице 3.
Таблица 3 – Погрешности радиотехнических средств на судне
| Наименование | Навигационный параметр | Среднеквадратическая погрешность |
| 1 | 2 | 3 |
| Гирокомпас | Визуальный пеленг Благоприятные условия | ±0,1° |
| Магнитный компас | Визуальный пеленг | ±0,5° |
| Эхолот | 5–50 50–100 >100 | + 0.1 + 0.3 + 1.5 |
| РЛС | РЛ пеленг РЛ расстояние | ±1,0° ±1% от D |
| GPS-приемник | В обычном режиме Свыше 17 узлов | ±3° ±1° |
