Ответы: Лабораторная работа по дисциплине «Нечеткие системы управления»
Описание
Цель работы:
Изучение методов построения нечетких множеств с использованием различных типов функций принадлежности в среде MATLAB. Применение наиболее распространенных операций над нечеткими множествами.
Исходные данные:
№ варианта | Виды функций принадлежности | ||
5 | Гауссовская | S-подобная | Трапециевидная |
Ход работы:
- Формирование нечетких множеств, описываемых стандартными функциями принадлежности.
Для задания Гауссовской функции принадлежности и построения её графика выполним следующую последовательность команд:
x = 0: 0.8: 20;
y1 = gaussmf(x, [0.5 5]);
y2 = gaussmf(x, [1 5]);
y3 = gaussmf(x, [2 5]);
y4 = gaussmf(x, [3 5]);
plot (x, [y1; y2; y3; y4]);
title (' gaussmf, b=5, c=0.5…3');
legend('c=0.5', 'c=1', 'c=2', 'c=3');

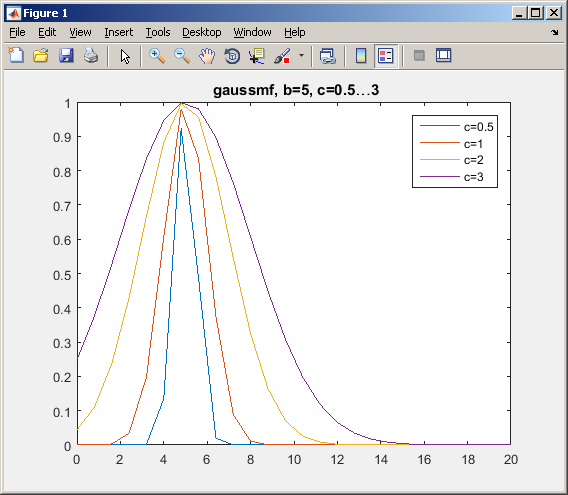

Рис 1.1 – Графики симметричных гауссовских функций принадлежности с различными коэффициентами концентрации.
Для задания S-подобной функции принадлежности и построения её графика выполним следующую последовательность команд:
x = 0: 0.3: 10;
y1 = smf (x, [2 2]);
y2 = smf (x, [2 4]);
y3 = smf (x, [2 9]);
plot (x, [y1; y2; y3]);
title (' smf, a=2, с=1,…,7');
ylim ([0 1.05]);
legend ('с=2', 'с=4', 'с=9');

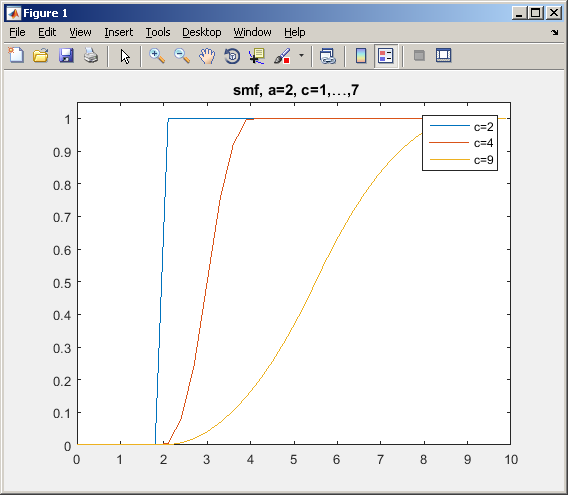

Рис 1.2 – Графики s-подобных функций принадлежности]
Для задания трапециевидной функции принадлежности и построения её графика выполним следующую последовательность команд:
x = 0: 0.8: 20;
y1 = trapmf (x, [0 0 2 20]);
y2 = trapmf (x, [0 2 5 20]);
y3 = trapmf (x, [0 7 10 20]);
plot (x, [y1; y2; y3]);
title ('trapmf, a=0, d=20');
ylim([0 1.05]);
legend ('b=0, c=2', 'b=2, c=5', 'b=7, c=10');

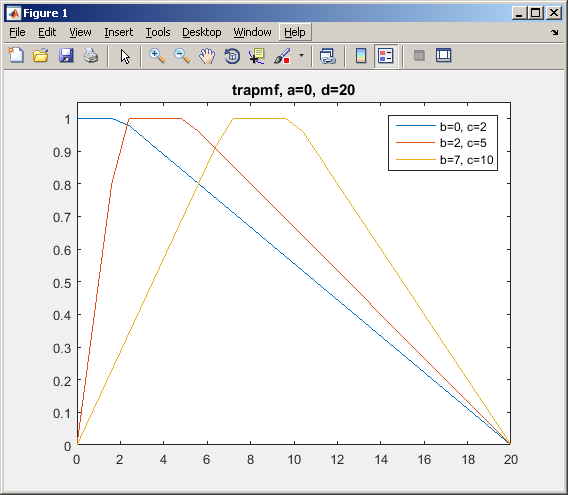

Рис 1.3 – Графики трапециевидных функций принадлежности с
параметрами [0 0 2 20], [0 2 5 20] и [0 7 10 20]
Для проведения логической операции ИЛИ над полученными ранее трапециевидных и гауссовских функциями принадлежности выполним следующую последовательность команд:
x = 0: 0.8: 20;
a = gaussmf(x, [2 4]);
b = gaussmf(x, [1.8 6]);
y = probor([a; b]);
plot(x,[a;b;y]);
legend ('a', 'b', 'y=a OR b');
title ('Probabilistic OR');
Рис 2 – Выполнение операции “вероятностное ИЛИ” над дву-мя гауссовскими функциями принадлежности.
- Выполнение нечетких арифметических операций над нечеткими числами.
Для умножения двух нечетких множеств выполним следующую последовательность команд:
x=0:0.8:20;
a=gaussmf(x, [2 4]);
b=gaussmf(x, [1.8 6]);
c=fuzarith(x,a,b, 'prod');
plot(x, a, x, b, x, c);
Рис 3.1 – Результат операции умножения нечетких множеств.
Для сложения двух нечетких множеств выполним последовательность команд:
>> x=0:0.8:20;
>> a=gaussmf(x, [2 4]);
>> b=gaussmf(x, [1.8 6]);
>> c=fuzarith(x,a,b, 'sum');
>> plot(x, a, x, b, x, c);
Рис 3.2 – Результат операции сложения нечетких множеств.
Для деления двух нечетких множеств выполним последовательность команд:
>> x=0:0.8:15;
>> a=gaussmf(x, [2 4]);
>> b=gaussmf(x, [1.8 6]);
>> c=fuzarith(x,a,b, 'div');
>> plot(x, a, x, b, x, c);
Рис 3.3 – Результат операции l нечетких множеств.
Для вычитания двух нечетких множеств выполним последовательность команд:
>> x=0.01:0.8:20;
>> a=gaussmf(x, [2 4]);
>> b=gaussmf(x, [1.8 6]);
>> c=fuzarith(x,a,b, 'sub');
>> plot(x, a, x, b, x, c);
Рис 3.4 – Результат операции вычитания нечетких множеств.
Вывод:
В ходе работы были изучены методы построения нечетких множеств с использованием различных типов функций принадлежности в среде MATLAB, а также выполнены наиболее распространенные операции над нечеткими множествами.
