ТОГУ БНД Проекции с числовыми отметками 6 вариант

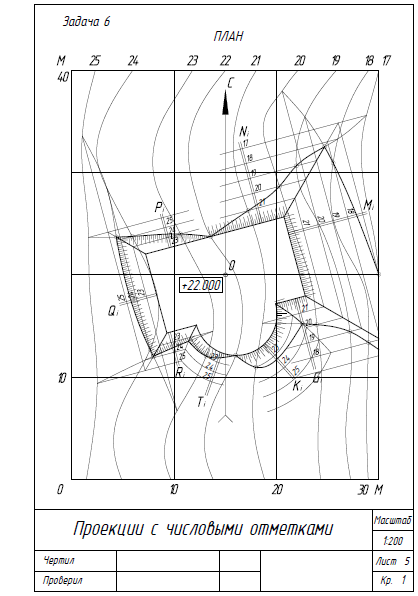

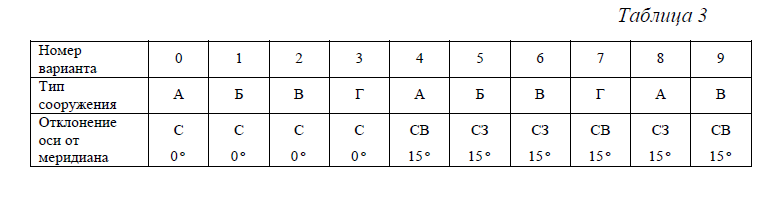

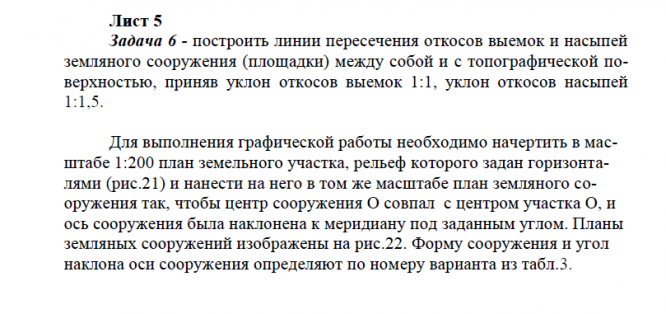

Лист 5 Задача 6 - построить линии пересечения откосов выемок и насыпей земляного сооружения (площадки) между собой и с топографической поверхностью, приняв уклон откосов выемок 1:1, уклон откосов насыпей 1:1,5.  Для выполнения графической работы необходимо начертить в масштабе 1:200 план земельного участка, рельеф которого задан горизонталями (рис.21) и нанести на него в том же масштабе план земляного сооружения так, чтобы центр сооружения О совпал с центром участка О, и ось сооружения была наклонена к меридиану под заданным углом. Планы земляных сооружений изображены на рис.22. Форму сооружения и угол наклона оси сооружения определяют по номеру варианта из табл.3. Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Тихоокеанский государственный университет» НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ Краткие сведения, методические указания и контрольные задания к изучению дисциплины для студентов направлений БСТР, БЛД, БНД, БТБ, БЗМК заочной формы обучения  .
