Ответы к заданиям: Начертательная геометрия и инженерная графика

Соединения, не предназначенные для разборки и, следовательно, которые нельзя разобрать без повреждения соединяемого элемента, называются

Ходовые резьбы применяют для передачи осевых усилий и движения в ходовых винтах токарных станков, грузоподъемных устройств.
Выберите один ответ:

Крепежная резьба предназначена для неподвижного соединения деталей.
Выберите один ответ:

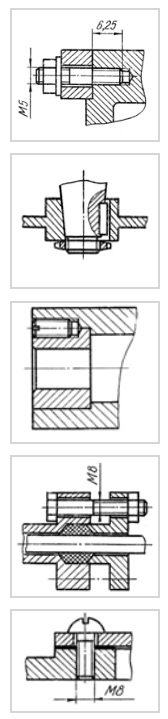

На каком чертеже выполнено соединение шпилькой.

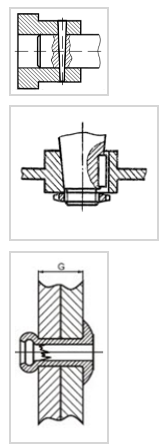

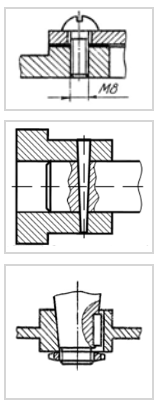

На рисунке изображено соединение

Установите соответствие

Установите соответствие между резьбой и ее обозначением на чертежах

Крепежная деталь, представляющая собой цилиндрический стержень, оба конца которого имеют резьбу, называется

Подвижные разъемные соединения – соединения, в которых одна деталь может перемещаться относительно другой.
Выберите один ответ:

Установите соответствие.

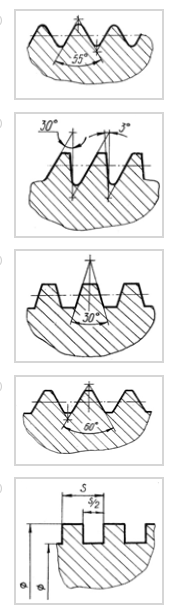

Укажите на каком рисунке изображен профиль трубной резьбы.

Установите соответствие соединения.

Расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы, называют

Установите соответствие.

Установите соответствие.

На каком чертеже выполнено соединение болтом.

Поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности, называется

Расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы это

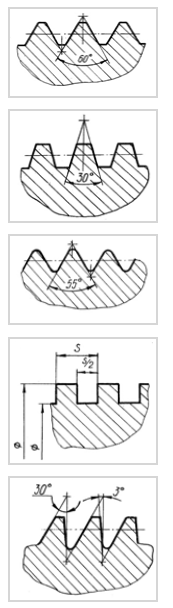

Укажите на каком рисунке изображен профиль метрической резьбы.

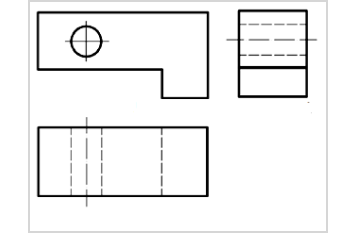

Виды, полученные проецированием предмета на шесть граней куба, если предмет поместить внутрь его, называют

Установите соответствие изображений и их названий

Установите соответствие между вынесенными сечениями и секущими плоскостями

Установите соответствие обозначенного вида и его названия:

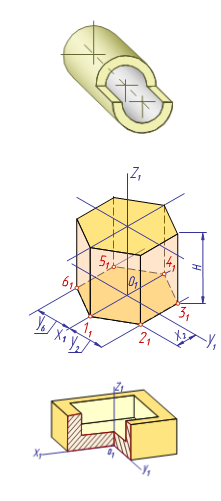

Установите соответствие аксонометрического изображения изделия и его видов.

Установите соответствие видов изделия и его аксонометрического изображения.

По аксонометрическим проекциям можно получить наглядное и метрически определенное изображение.
Выберите один ответ:

Установите соответсвие

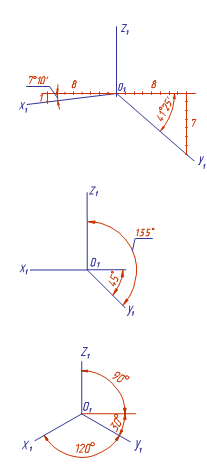

Установите соответствие расположения аксонометрических осей.

Изображение предмета (или его части) на выбранную плоскость, не параллельную ни одной из плоскостей проекций, называется

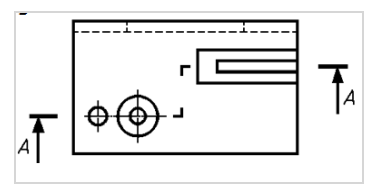

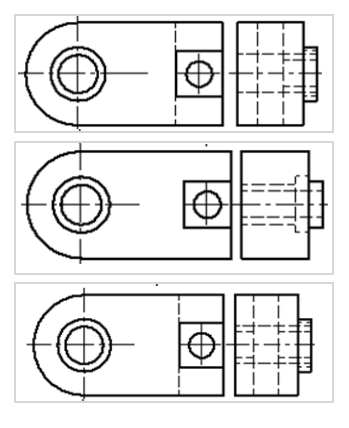

На каком чертеже изображен разрез А-А указанной детали?

Установите соответствие изображений и их названий.

Если секущая плоскость параллельна горизонтальной плоскости проекций, то разрез называется _. Если секущая плоскость параллельна фронтальной плоскости проекций, то разрез называется _ . Если секущая плоскость параллельна профильной плоскости проекций, то разрез называется _. разрезом называют разрез плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от _

Количество отверстий на изделии, имеющих одинаковый диаметр, но расположенных на разных поверхностях наносят отдельно для каждой поверхности.

Установите соответствие.

Размерные числа показывают действительную величину изделия и не зависят от масштаба изображения.
Выберите один ответ:

Основанием для суждения о величине изображенного предмета служат только числовые размеры.
Выберите один ответ:

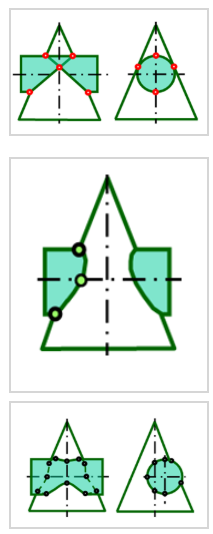

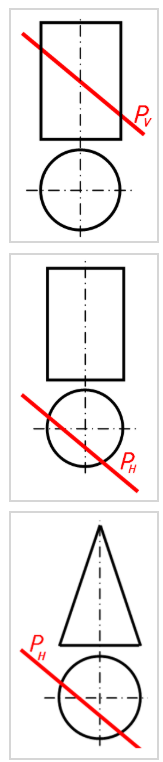

Установите правильное соответствие между секущими плоскостями Р и кривыми, которые получаются в сечении

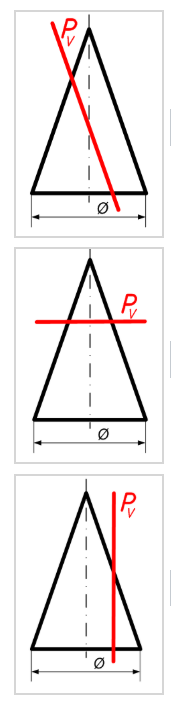

Установите соответствие между секущими плоскостями и линиями, получающимися при проецировании на фронтальную плоскость проекций.

Вставьте пропущенные в тексте слова из предложенных вариантов.
_ линия называется плоской, если все точки линии _ в одной плоскости, и пространственной, если ее точки _ в одной плоскости.

Установите правильное соответствие между секущими плоскостями Р и кривыми, которые получаются в сечении.

Точка N принадлежит конической поверхности.

Установите соответствие пересечения криволинейных поверхностей.

Установите правильное соответствие между секущими плоскостями Р и кривыми, которые получаются в сечении.

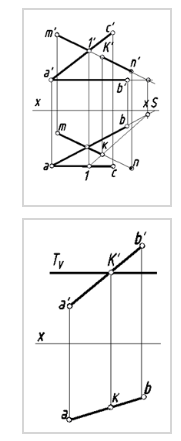

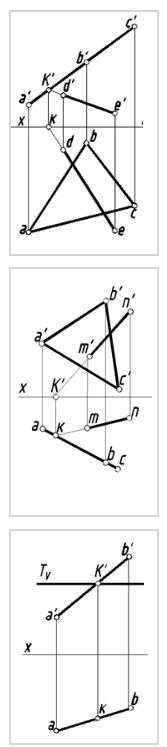

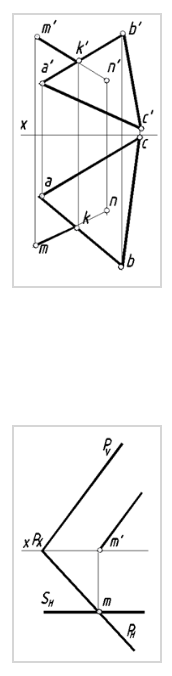

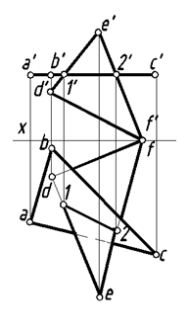

На каком чертеже точка встречи прямой с плоскостью принадлежит горизонтальной плоскости проекций.

Вставьте пропущенные в тексте слова из предложенных вариантов.

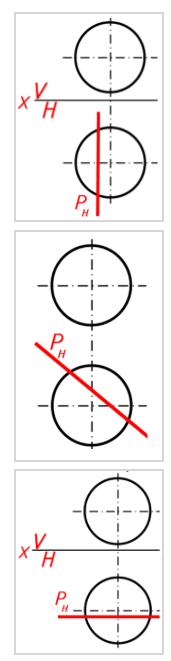

Если шаровая поверхность пересекается плоскостью, то в сечении всегда получается окружность. Эта окружность может спроецироваться:
– в _, если секущая плоскость перпендикулярна плоскости проекций;
– в _, если секущая плоскость параллельна плоскости проекций;
– в _, если секущая плоскость не параллельна плоскости проекций.

Установите правильное соответствие между секущими плоскостями Р и кривыми, которые получаются в сечении.

Плоскость, не перпендикулярную и не параллельную ни одной из плоскостей проекций, называют плоскостью

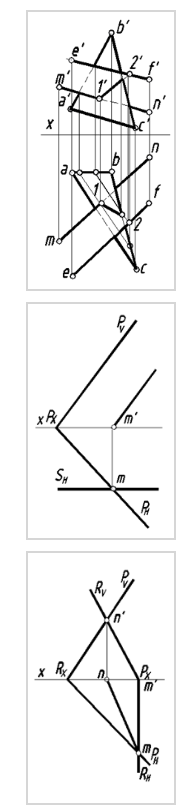

Плоскости пересекаются по прямой параллельной фронтальной плоскости проекций.

Вставьте пропущенные в тексте слова из предложенных вариантов.
Цилиндрическая винтовая линия (_) - это _ кривая, представляющая собой _ движения точки, равномерно _ вокруг оси и одновременно _ вдоль этой оси.

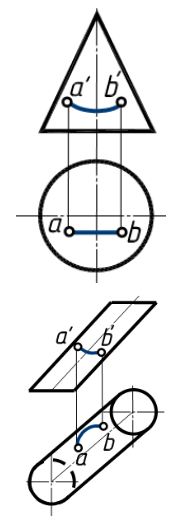

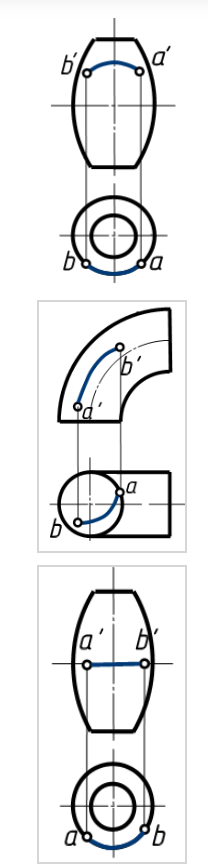

На каком чертеже кривая АВ принадлежит поверхности?

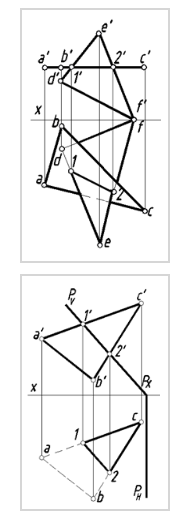

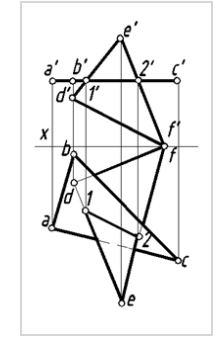

На каком чертеже плоскости пересекаются по прямой, параллельной горизонтальной плоскости проекций.

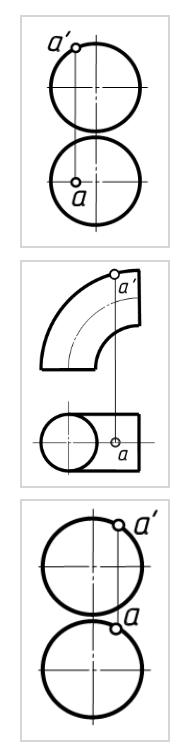

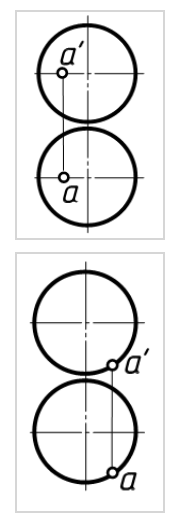

На каких чертежах точка А принадлежит поверхности?

Вставьте пропущенные в тексте слова из предложенных вариантов

На каком чертеже кривая АВ принадлежит поверхности?

В 1798-99 г. французский ученый Гаспар Монж (1746-1818 гг.) издал первый учебник "Начертательная геометрия".

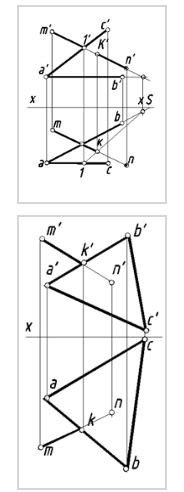

На каком чертеже точка встречи прямой с плоскостью принадлежит горизонтальной плоскости проекций.

Установите правильное соответствие вида материала с его графическим обозначением в сечениях.

Установите соответствие названий прямых и их свойств.

Установите правильное соответствие пересечения геометрических образов.

Вставьте пропущенные в тексте слова из предложенных вариантов.
_ метод проецирования основан на том, что при _ на плоскость ряда точек все проецирующие _ проходят через одну точку, называемую _ проецирования.

Вставьте пропущенные в тексте слова из предложенных вариантов.

Установите соответствие.

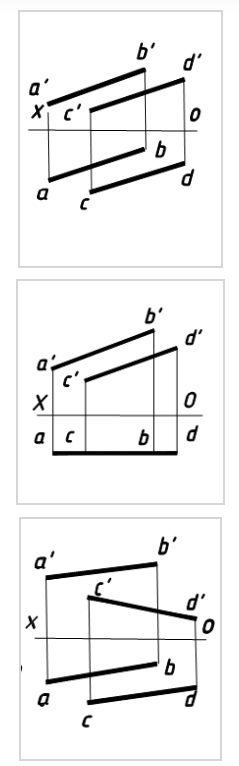

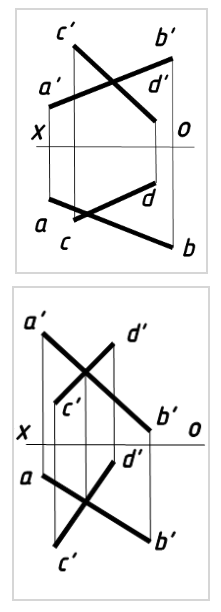

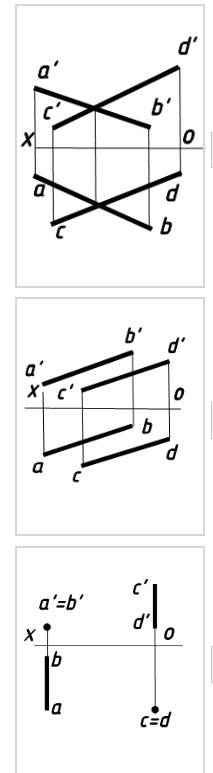

На каких чертежах изображены параллельные прямые?
​​

Плоскость, не перпендикулярную и не параллельную ни одной из плоскостей проекций, называют плоскостью

Вставьте пропущенные в тексте слова из предложенных вариантов.

Установите правильное соответствие

Вставьте пропущенные в тексте слова из предложенных вариантов

Установите правильное соответствие обозначение стандарта:
ГОСТ 2.305-2008 "Изображения, виды, разрезы, сечения".

На чертеже изображена прямая общего положения.

Плоскости пересекаются по прямой параллельной горизонтальной плоскости проекций.

Плоскости проекций пересекаются по линии, которая называется
