ДЗ 1: Допуски и посадки вариант 4
-66%
Описание

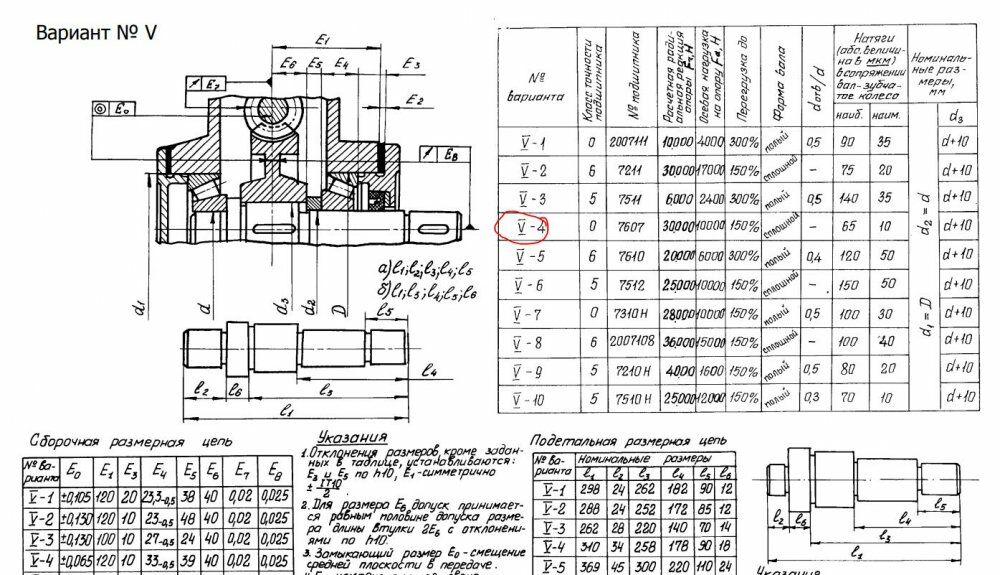

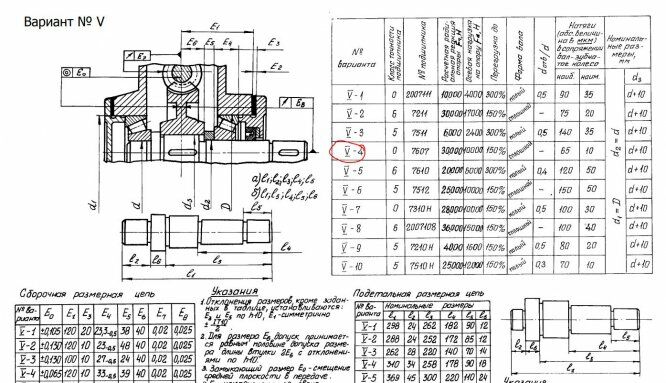

Вариант 4 – ДЗ №1 – Эскиз №5 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰
Условие:

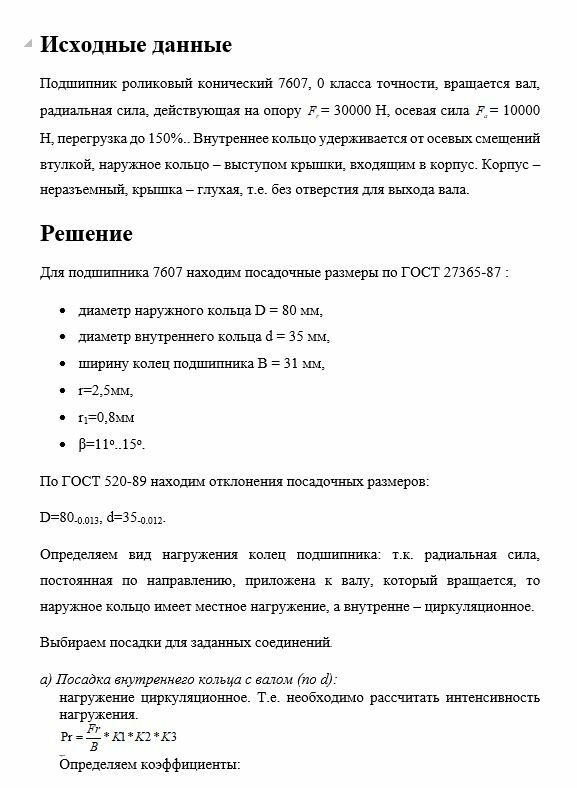

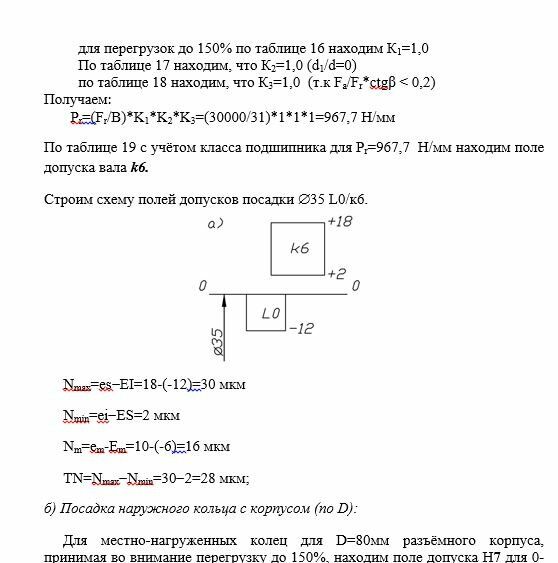

Пример решения
Исходные данные
Подшипник роликовый конический 7607, 0 класса точности, вращается вал, радиальная сила, действующая на опору = 30000 Н, осевая сила = 10000 Н, перегрузка до 150%.. Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус. Корпус – неразъемный, крышка – глухая, т.е. без отверстия для выхода вала.
