ДЗ 1: Допуски и посадки вариант 6

Вариант 6 – ДЗ №1 – Эскиз №6 - Допуски и посадки

Зачтено на максимальный балл 💥💥💥

Спасибо за покупку 🥰🥰🥰

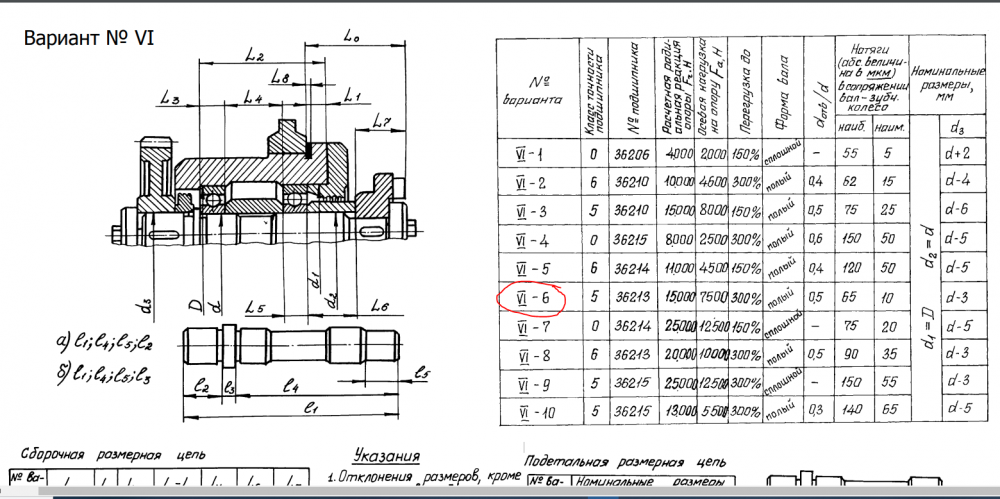

Условие:

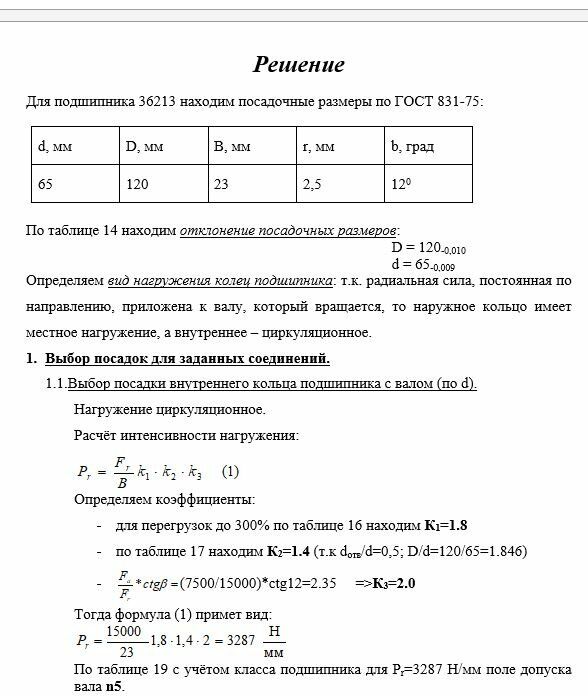

Пример решения

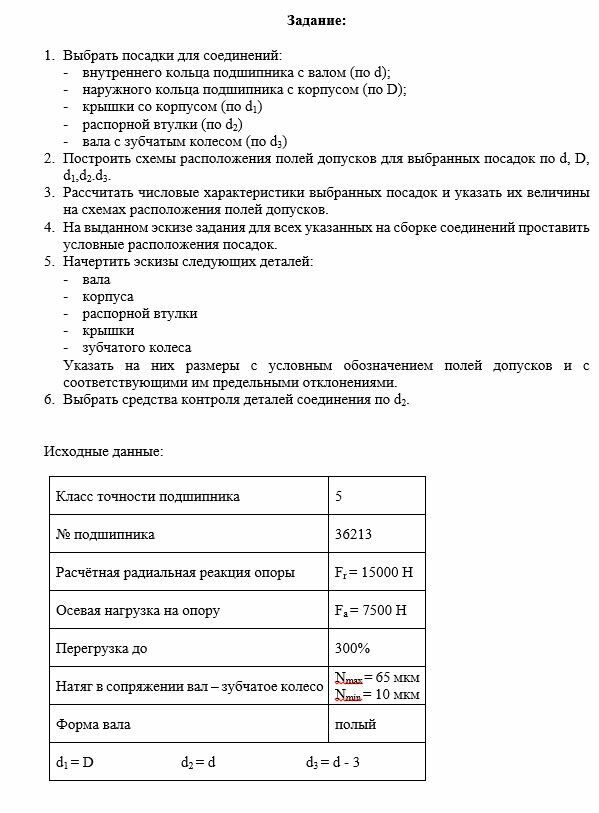

Задание:

1. Выбрать посадки для соединений:
   • внутреннего кольца подшипника с валом (по d);
   • наружного кольца подшипника с корпусом (по D);
   • крышки со корпусом (по d₁)
   • распорной втулки (по d₂)
   • вала с зубчатым колесом (по d₃)
2. Построить схемы расположения полей допусков для выбранных посадок по d, D, d₁,d₂.d₃.
3. Рассчитать числовые характеристики выбранных посадок и указать их величины на схемах расположения полей допусков.
4. На выданном эскизе задания для всех указанных на сборке соединений проставить условные расположения посадок.
5. Начертить эскизы следующих деталей:
   • вала
   • корпуса
   • распорной втулки
   • крышки
   • зубчатого колеса

Указать на них размеры с условным обозначением полей допусков и с соответствующими им предельными отклонениями.

1. Выбрать средства контроля деталей соединения по d₂.

Исходные данные:
