ДЗ 1: Допуски и посадки вариант 1
-65%
Описание
Вариант 1 – ДЗ №1 – Эскиз №5 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰

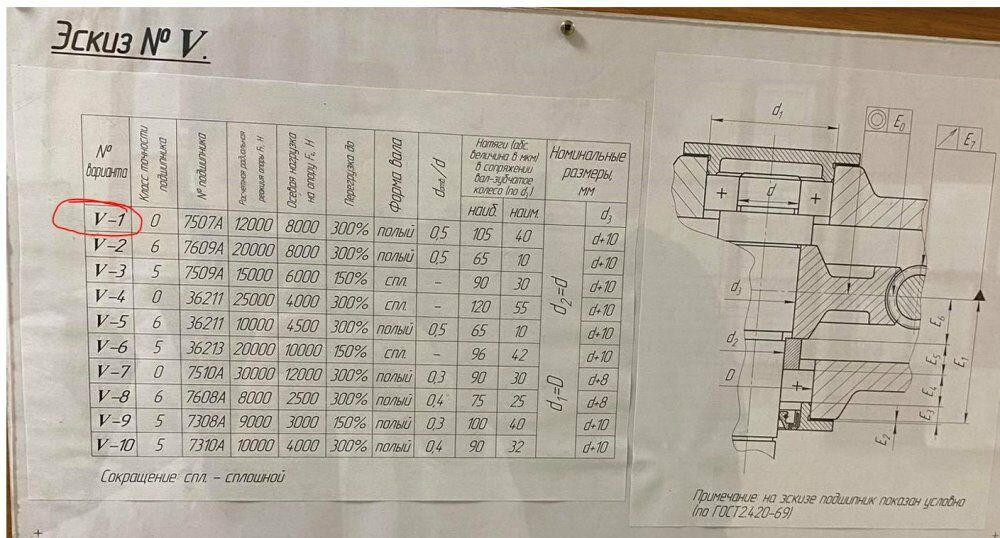

Условие:

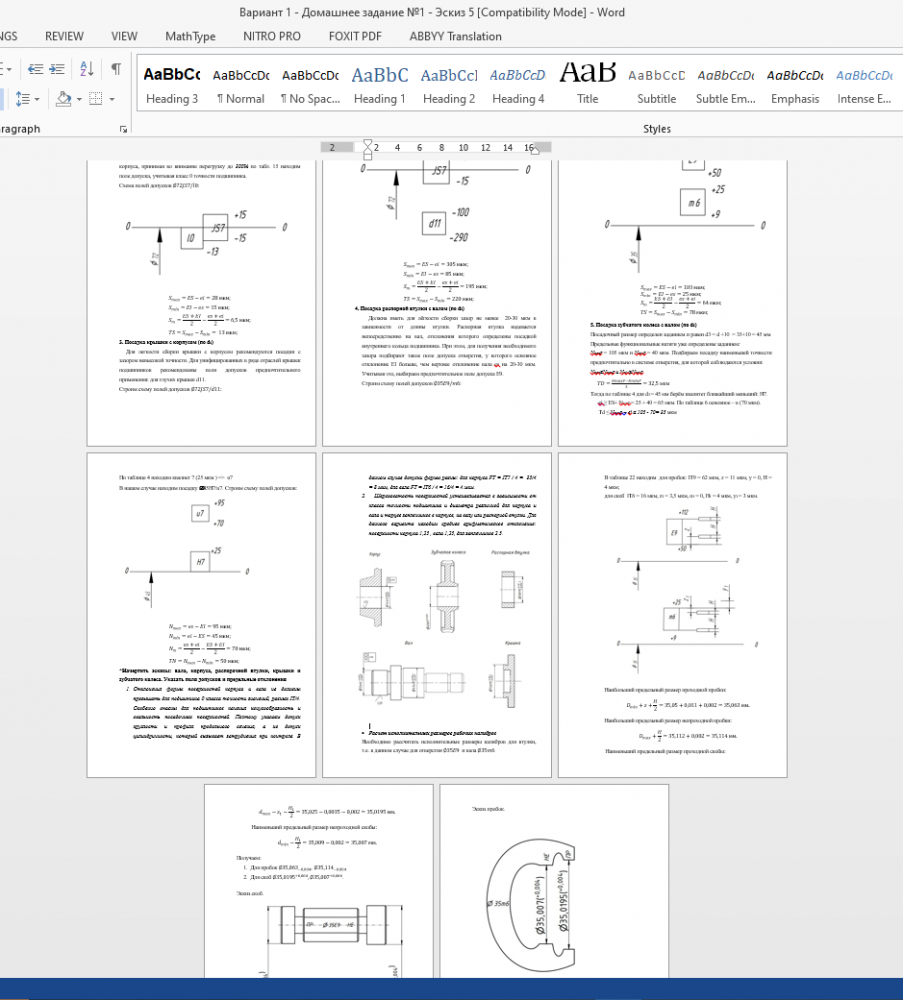

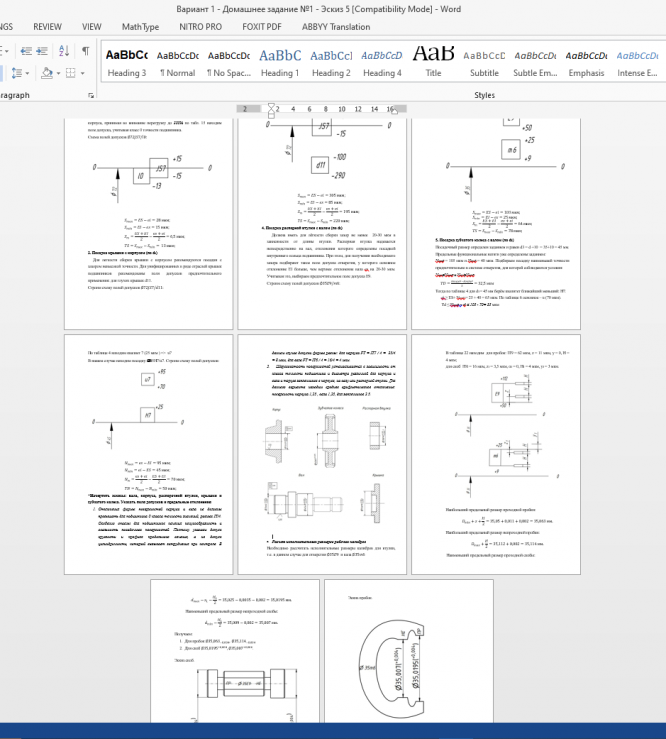

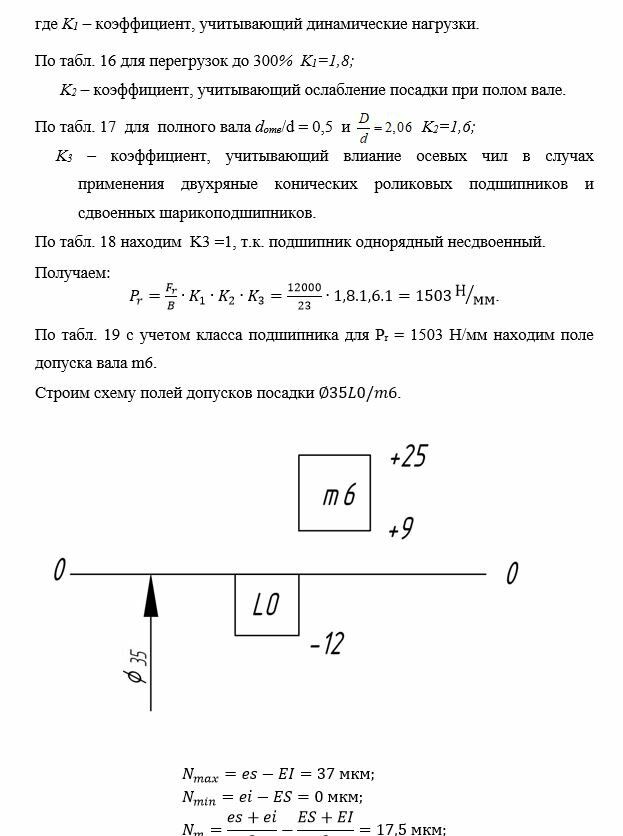

Пример решения

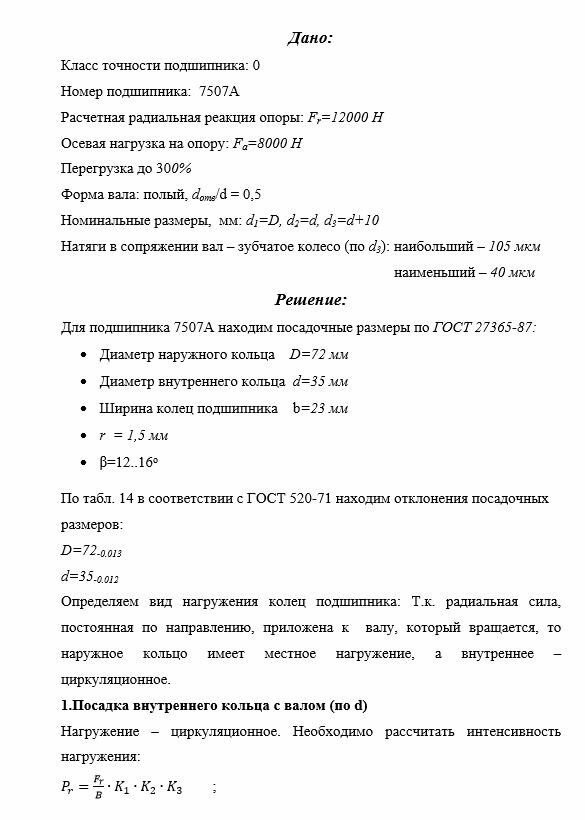

Дано:
Класс точности подшипника: 0
Номер подшипника: 7507А
Расчетная радиальная реакция опоры: Fr=12000 H
Осевая нагрузка на опору: Fa=8000 H
Перегрузка до 300%
Форма вала: полый, dотв/d = 0,5
Номинальные размеры, мм: d1=D, d2=d, d3=d+10
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 105 мкм
наименьший – 40мкм
Файлы условия, демо
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Просмотров
1210
Размер
421,16 Kb
Список файлов
Вариант 1 - Домашнее задание №1 - Эскиз 5.docx
Друзья, спасибо за доверие! Если вам понравилась работа – поставьте 5⭐ и напишите отзыв. Это поможет другим студентам, а мне даст силы делать ещё больше качественных материалов для вас 🔥
22 октября 2021 в 14:07
Отзывы и вопросы
Вопрос
Здравствуйте! Да, решение соответствует условию на 2022г (Подшипник 7507А)
Вопрос
Если не соответствует условию на 2022г, я буду вернуть денги!
Отзыв
Здравствуй, решение всё-таки соответствует условию на 2022г (эскиз 5 , В 1)?
Вопрос
@ivantini Вы проверили?
Вопрос
Всё хорошо, кроме одного косячка вначале!
Отзыв
решение не соответствует условию
