ДЗ 1: Допуски и посадки вариант 6
-66%
Описание
Вариант 6 – ДЗ №1 – Эскиз №3 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰
Условие:

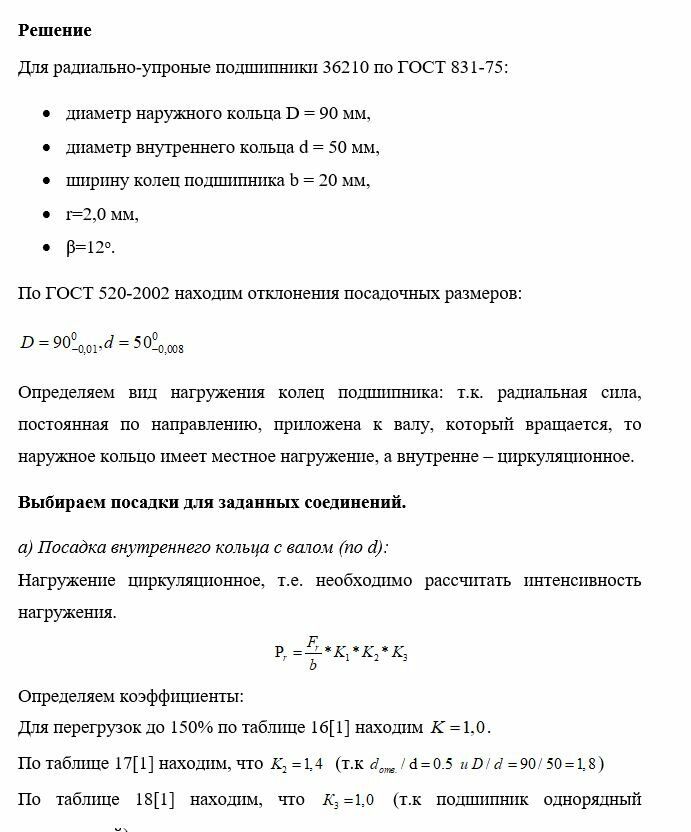

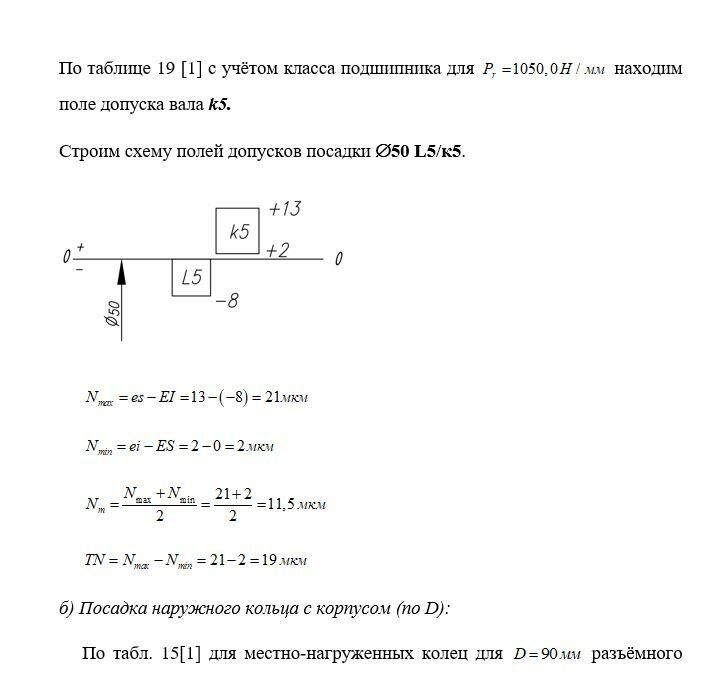

Пример решения
Принят Минязева Л.Х.

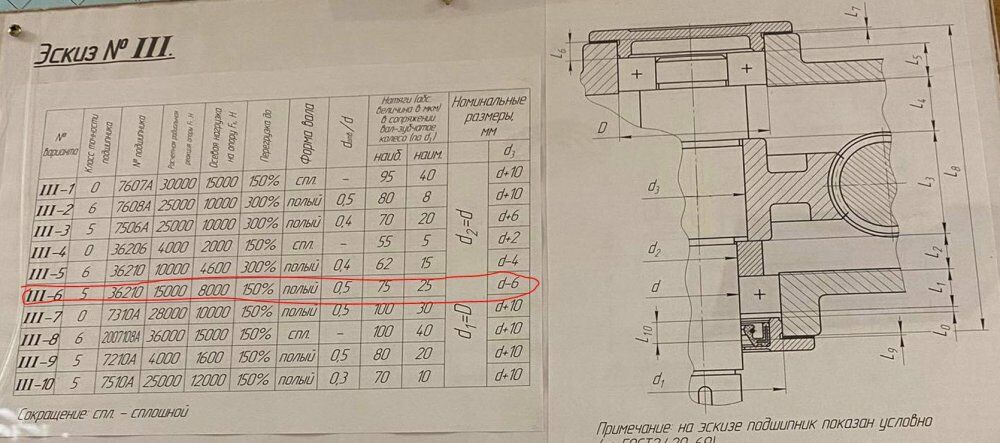

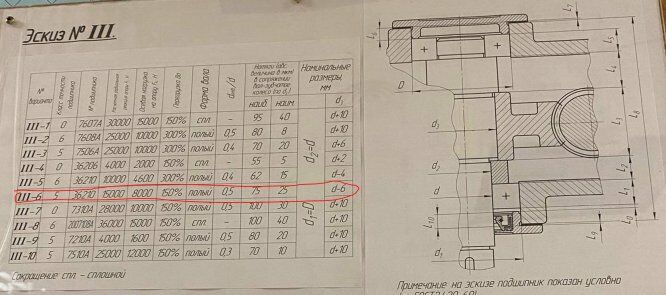

Эскиз 3, вариант 6.

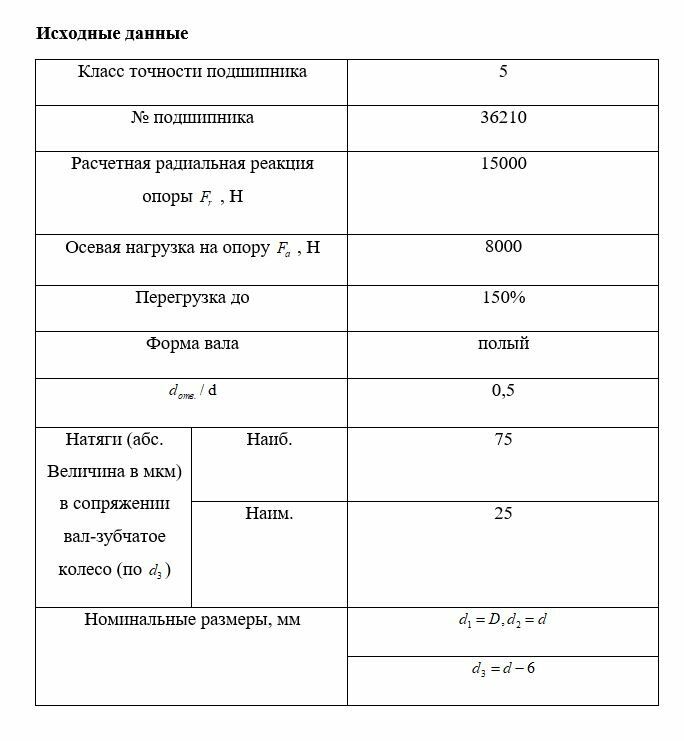

Дано:
Класс точности подшипника: 5
Номер подшипника: 36210
Расчетная радиальная реакция опоры: Fr=15000 H
Осевая нагрузка на опору: Fa=8000 H
Перегрузка до 150%
Вал не имеет уступа, полый с диаметром отверстия dотв = 0.5d. Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус. Корпус – неразъемный, крышка – с отверстием
Номинальные размеры, мм: d1=D, d2=d, d3=d-6
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 70 мкм
наименьший – 25 мкм
Файлы условия, демо
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Просмотров
1618
Размер
394,64 Kb
Список файлов
Вариант 6 - ДЗ №1 - Эскиз 3.docx
