ДЗ 1: Допуски и посадки вариант 3

Вариант 3 – ДЗ №1 – Эскиз №3 - Допуски и посадки

Зачтено на максимальный балл 💥💥💥

Спасибо за покупку 🥰🥰🥰

Условие:

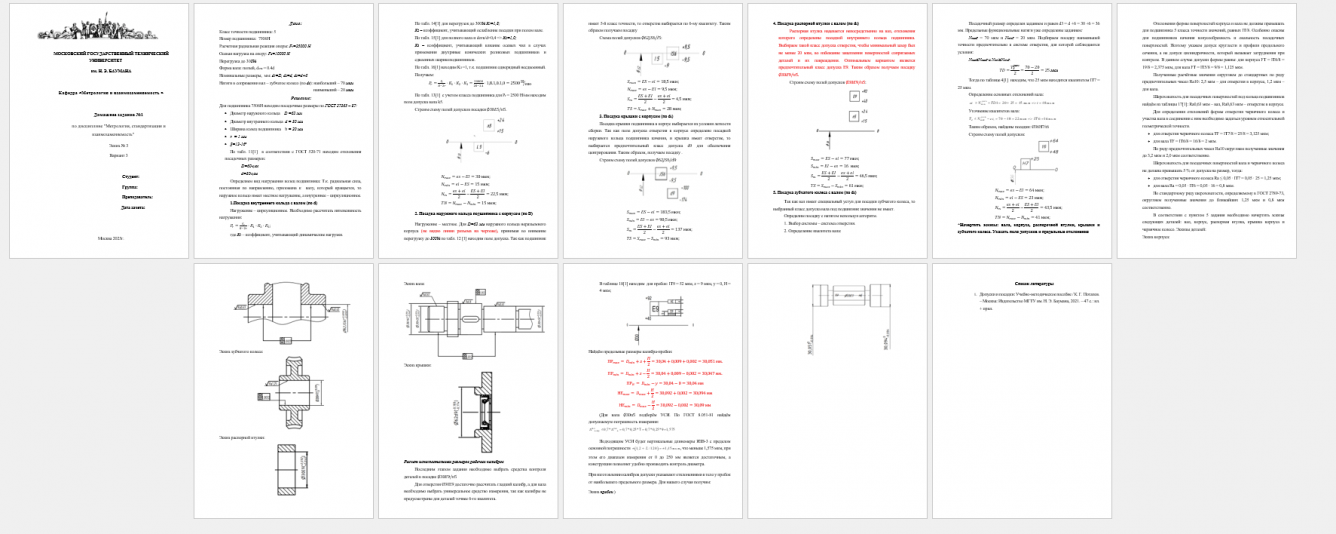

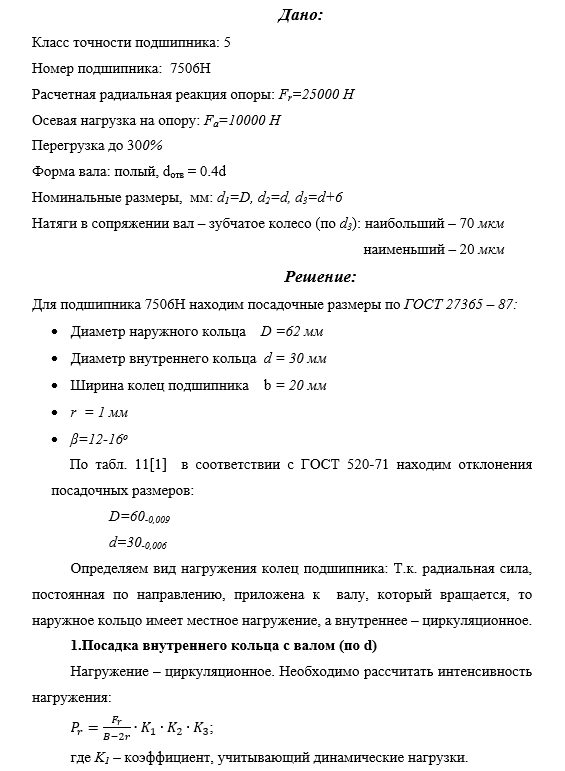

Пример решения

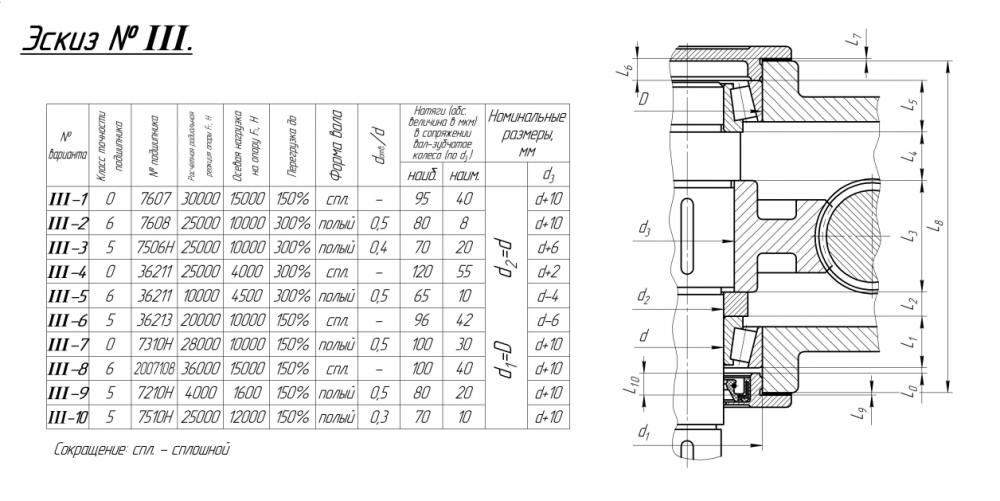

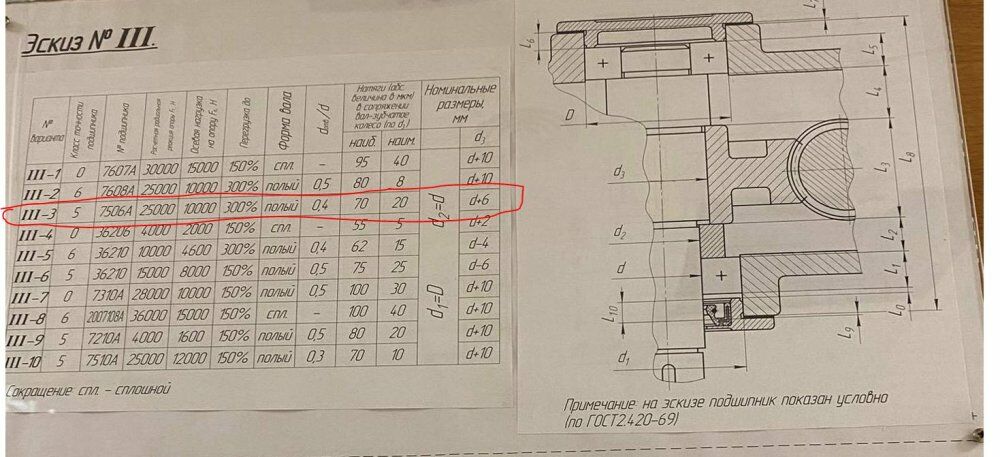

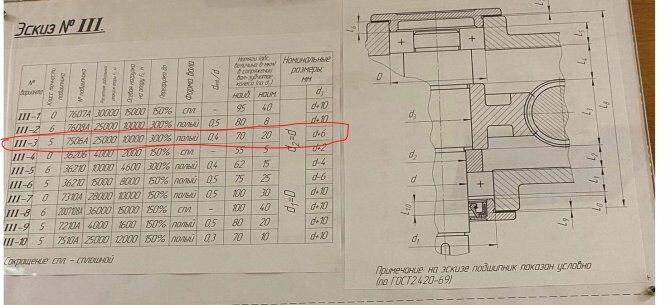

Эскиз 3, вариант 3.

Дано:

Класс точности подшипника: 5

Номер подшипника: 7506А

Расчетная радиальная реакция опоры: F_r=25000 H

Осевая нагрузка на опору: F_a=10000 H

Перегрузка до 300%

Вал не имеет уступа, полый с диаметром отверстия dотв = 0.4d. Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус. Корпус – неразъемный, крышка – глухая, т.е. без отверстия для выхода вала.

Номинальные размеры, мм: d₁=D, d₂=d, d₃=d+6

Натяги в сопряжении вал – зубчатое колесо (по d₃): наибольший – 70 мкм

наименьший – 20 мкм
