ДЗ 1: Допуски и посадки вариант 3
-66%
Описание

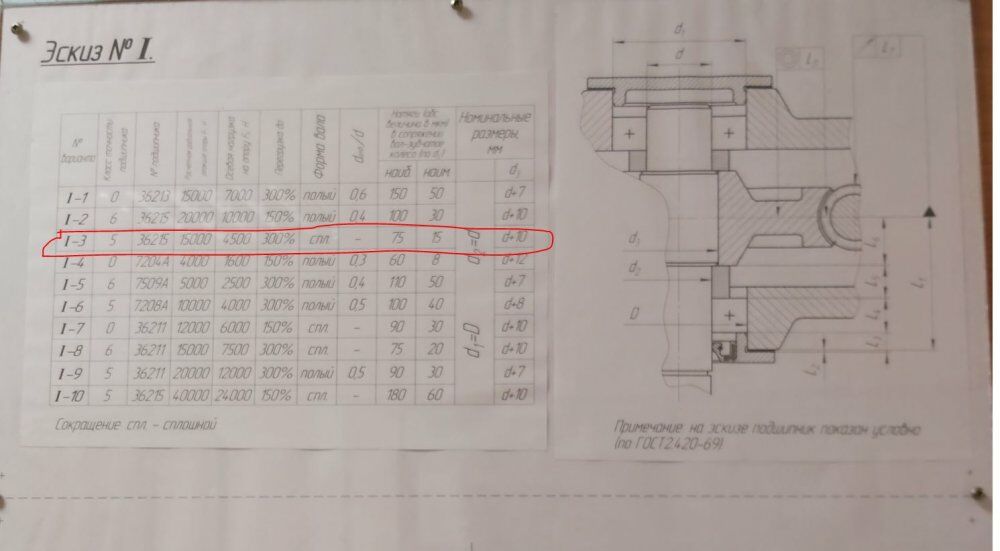

Вариант 3 – ДЗ №1 – Эскиз №1 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰
Условие:

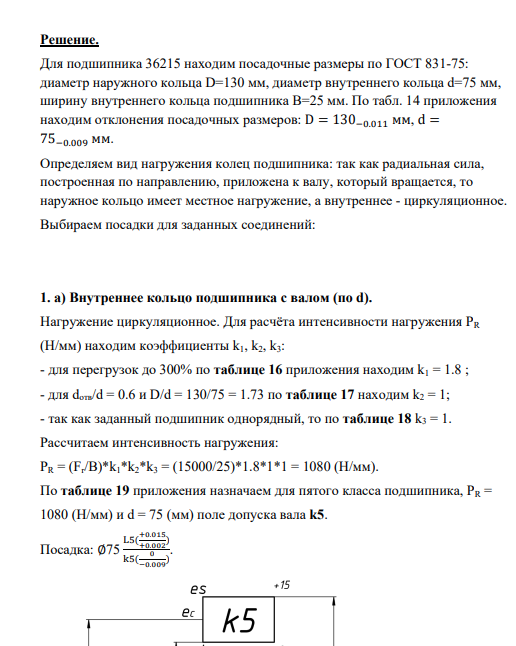

Пример решения

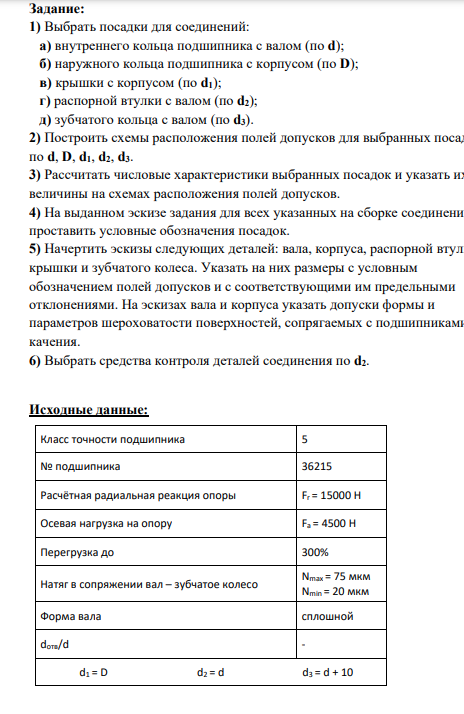

Задание:1) Выбрать посадки для соединений: а) внутреннего кольца подшипника с валом (по d); б) наружного кольца подшипника с корпусом (по D); в) крышки с корпусом (по d1); г) распорной втулки с валом (по d2); д) зубчатого кольца с валом (по d3).
2) Построить схемы расположения полей допусков для выбранных посадок по d, D, d1, d2, d3.
3) Рассчитать числовые характеристики выбранных посадок и указать их величины на схемах расположения полей допусков.
4) На выданном эскизе задания для всех указанных на сборке соединений проставить условные обозначения посадок.
5) Начертить эскизы следующих деталей: вала, корпуса, распорной втулки, крышки и зубчатого колеса. Указать на них размеры с условным обозначением полей допусков и с соответствующими им предельными отклонениями. На эскизах вала и корпуса указать допуски формы и параметров шероховатости поверхностей, сопрягаемых с подшипниками качения. 6) Выбрать средства контроля деталей соединения по d2.
Исходные данные:
Класс точности подшипника 5
№ подшипника 36215
Расчётная радиальная реакция опоры Fr = 15000 Н
Осевая нагрузка на опору Fa = 4500 Н
Перегрузка до 300%
Натяг в сопряжении вал – зубчатое колесо Nmax = 75 мкм Nmin = 20 мкм
Форма вала сплошной dотв/d - d1 = D d2 = d d3 = d + 10
