ДЗ 1: Допуски и посадки вариант 8
Описание

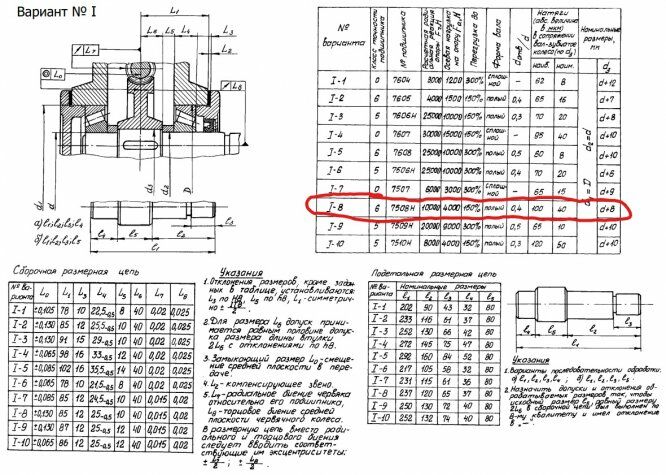

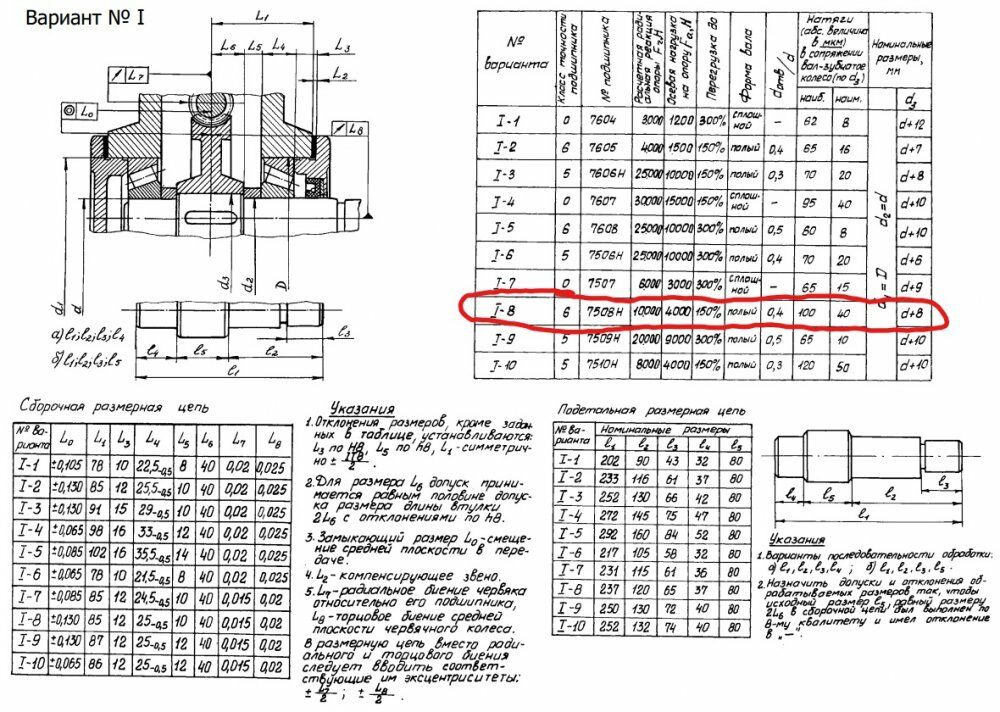

Идеально сделанное и проверенное ДЗ №1 (распечатал и сдал), вариант можете проверить на фотке ниже.
ДЗ состоит из следующих пунктов:
1. Выбор посадок для заданных соединений, схемы полей допусков и числовые характеристики посадок:
а) Внутреннее кольцо подшипника с валом (по d).
б) Наружное кольцо подшипника с корпусом (по D).
в) Крышка с корпусом (по d1).
г) Распорная втулка с валом (по d2).
д) Вал с зубчатым колесом (по d3).
2. Эскизы: вала, крышки, зубчатого колеса, распорной втулки, корпуса.
3. Отклонения формы поверхностей и шероховатости корпуса и вала.
4. Выбор средства измерения для контроля деталей соединения по d2.
+ схема полей допусков калибров и эскизы скобы и пробки.![]()
ДЗ состоит из следующих пунктов:
1. Выбор посадок для заданных соединений, схемы полей допусков и числовые характеристики посадок:
а) Внутреннее кольцо подшипника с валом (по d).
б) Наружное кольцо подшипника с корпусом (по D).
в) Крышка с корпусом (по d1).
г) Распорная втулка с валом (по d2).
д) Вал с зубчатым колесом (по d3).
2. Эскизы: вала, крышки, зубчатого колеса, распорной втулки, корпуса.
3. Отклонения формы поверхностей и шероховатости корпуса и вала.
4. Выбор средства измерения для контроля деталей соединения по d2.
+ схема полей допусков калибров и эскизы скобы и пробки.
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Просмотров
128
Качество
Идеальное компьютерное
Размер
35,74 Kb
Список файлов
ДЗ №1_ 8 вариант_ 1 эскиз.doc
