Ответы к контрольной работе 2: Рубежный контроль вариант 6

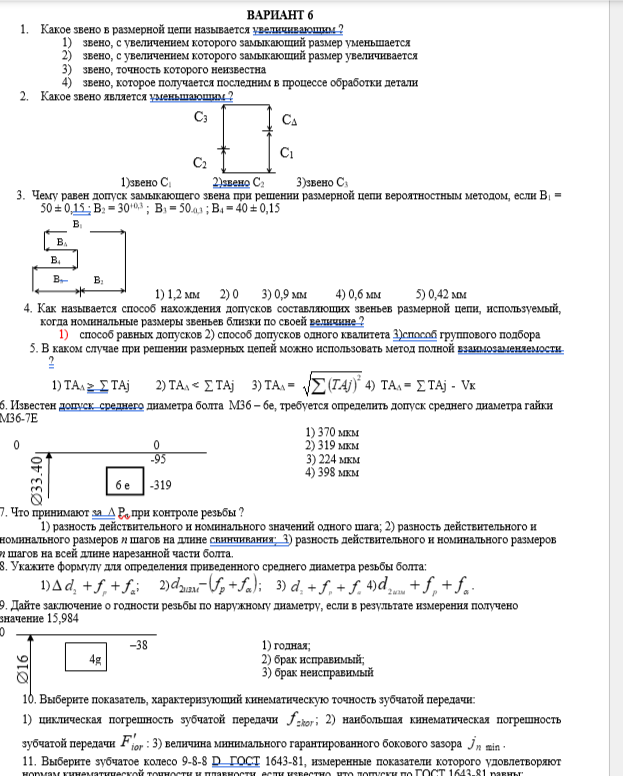

ВАРИАНТ 6

1. Какое звено в размерной цепи называется увеличивающим ?

1. звено, с увеличением которого замыкающий размер уменьшается
2. звено, с увеличением которого замыкающий размер увеличивается
3. звено, точность которого неизвестна
4. звено, которое получается последним в процессе обработки детали

2. Какое звено является уменьшающим ?

1)звено С₁ 2)звено С₂ 3)звено С₃

3. Чему равен допуск замыкающего звена при решении размерной цепи вероятностным методом, если В₁ = 50 ± 0,15 ; В₂ = 30^+0,3 ; В₃ = 50_-0,3 ; В₄ = 40 ± 0,15

1) 1,2 мм 2) 0 3) 0,9 мм 4) 0,6 мм 5) 0,42 мм

4. Как называется способ нахождения допусков составляющих звеньев размерной цепи, используемый, когда номинальные размеры звеньев близки по своей величине ?

1. способ равных допусков 2) способ допусков одного квалитета 3)способ группового подбора

5. В каком случае при решении размерных цепей можно использовать метод полной взаимозаменяемости ?

1) ТА_Δ ≥ ∑ ТАj 2) ТА_Δ < ∑ ТАj 3) ТА_Δ = 4) ТА_Δ = ∑ ТАj - Vк

6. Известен допуск среднего диаметра болта М36 – 6е, требуется определить допуск среднего диаметра гайки M36-7E

1) 370 мкм

0 0 2) 319 мкм

-95 3) 224 мкм

4) 398 мкм

6 е -319

7. Что принимают за Δ Р_п при контроле резьбы ?

1) разность действительного и номинального значений одного шага; 2) разность действительного и номинального размеров п шагов на длине свинчивания; 3) разность действительного и номинального размеров п шагов на всей длине нарезанной части болта.

8. Укажите формулу для определения приведенного среднего диаметра резьбы болта:

1); 2); 3) 4).

9. Дайте заключение о годности резьбы по наружному диаметру, если в результате измерения получено значение 15,984

0

–38 1) годная;

4g 2) брак исправимый;

3) брак неисправимый

10. Выберите показатель, характеризующий кинематическую точность зубчатой передачи:

1) циклическая погрешность зубчатой передачи ; 2) наибольшая кинематическая погрешность зубчатой передачи : 3) величина минимального гарантированного бокового зазора .

11. Выберите зубчатое колесо 9-8-8 D ГОСТ 1643-81, измеренные показатели которого удовлетворяют нормам кинематической точности и плавности, если известно, что допуски по ГОСТ 1643-81 равны:

для 8-й степени точности:=70 мкм,=32 мкм, для 9-й ст. точности:= 90 мкм, = 40 мкм.

1) Колесо №1 2) Колесо №2 3) Колесо №3

= 95 мкм = 38 мкм = 89 мкм = 30 мкм = 68 мкм = 43 мкм
