Ответы к контрольной работе 2: Рубежный контроль вариант 1

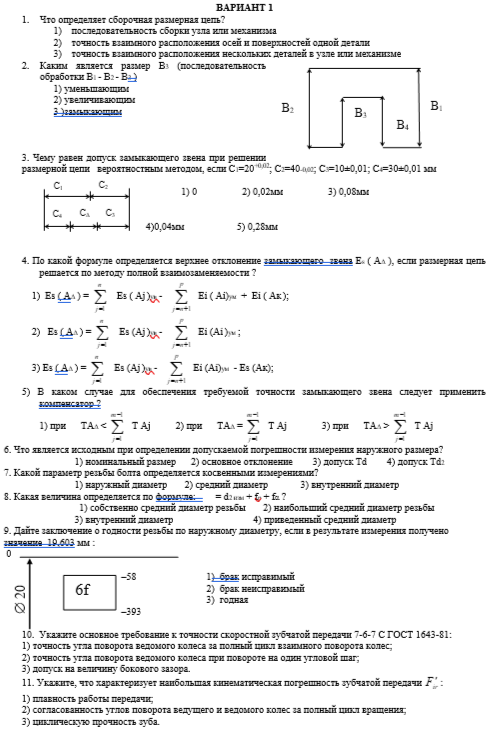

ВАРИАНТ 1

1. Что определяет сборочная размерная цепь?

1) последовательность сборки узла или механизма

2) точность взаимного расположения осей и поверхностей одной детали

3) точность взаимного расположения нескольких деталей в узле или механизме

2. Каким является размер В₃ (последовательность обработки В₁ - В₂ - В₃ )

1) уменьшающим

2) увеличивающим

3 )замыкающим

3. Чему равен допуск замыкающего звена при решении размерной цепи вероятностным методом, если С₁=20^+0,02; С₂=40_-0,02; С₃=10±0,01; С₄=30±0,01 мм

1) 0 2) 0,02мм 3) 0,08мм

4)0,04мм 5) 0,28мм

4. По какой формуле определяется верхнее отклонение замыкающего звена Е_s ( А_Δ ), если размерная цепь решается по методу полной взаимозаменяемости ?

1) Еs ( А_Δ ) = Еs( Аj)_ув - Еi ( Аi)_ум + Еi( Aк);

2) Еs ( А_Δ ) = Еs (Аj)_ув - Еi (Аi)_ум ;

3) Еs ( А_Δ ) = Еs (Аj)_ув - Еi (Аi)_ум - Еs (Aк);

5) В каком случае для обеспечения требуемой точности замыкающего звена следует применить компенсатор ?

1) при ТА_Δ < Т Аj 2) при ТА_Δ = Т Аj 3) при ТА_Δ > Т Аj

10. Укажите основное требование к точности скоростной зубчатой передачи 7-6-7 C ГОСТ 1643-81:

1) точность угла поворота ведомого колеса за полный цикл взаимного поворота колес;

2) точность угла поворота ведомого колеса при повороте на один угловой шаг;

3) допуск на величину бокового зазора.

11. Укажите, что характеризует наибольшая кинематическая погрешность зубчатой передачи :

1) плавность работы передачи;

2) согласованность углов поворота ведущего и ведомого колес за полный цикл вращения;

3) циклическую прочность зуба.
