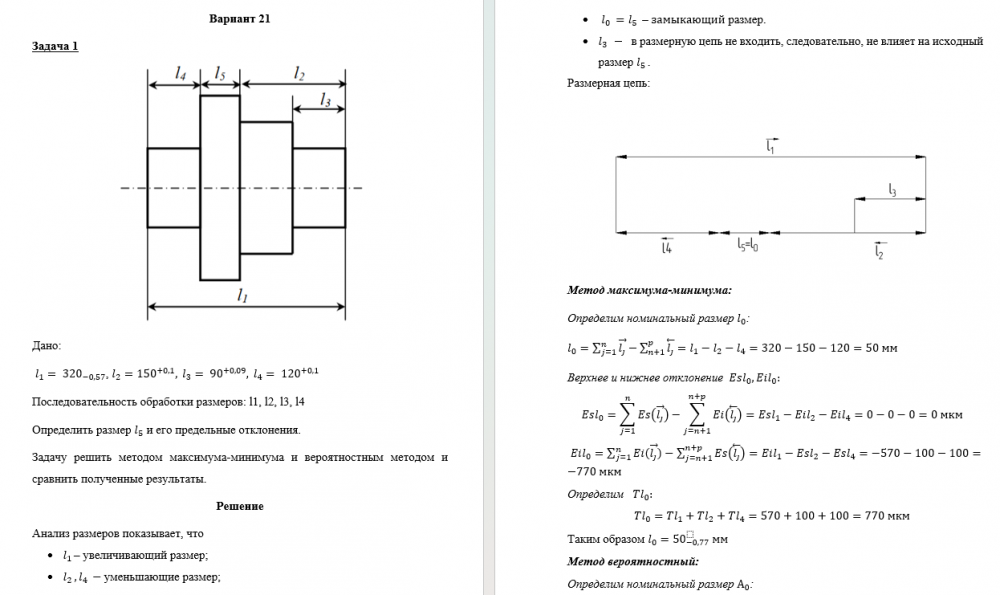

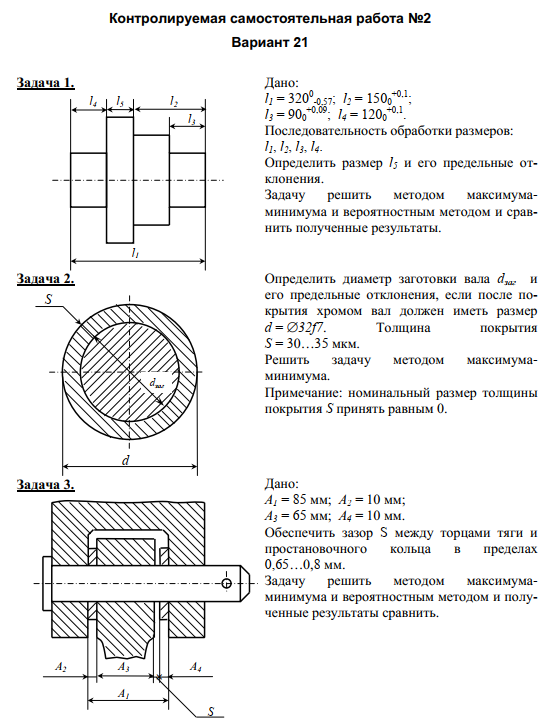

Контролируемая самостоятельная работа №2 Вариант 21 Задача 1. Дано: l 1 = 320 0-0,57 ; l 2 = 150 0+0,1 ; l 3 = 90 0+0,09 ; l 4 = 120 0+0,1 . Последовательность обработки размеров: l 1 , l 2 , l 3 , l 4 . Определить размер l 5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала d заг и его предельные отклонения, если после по крытия хромом вал должен иметь размер d =  32f7 . S = 30…35 мкм. Толщина покрытия Решить задачу методом максимума минимума. Примечание: номинальный размер толщины покрытия S принять равным 0.

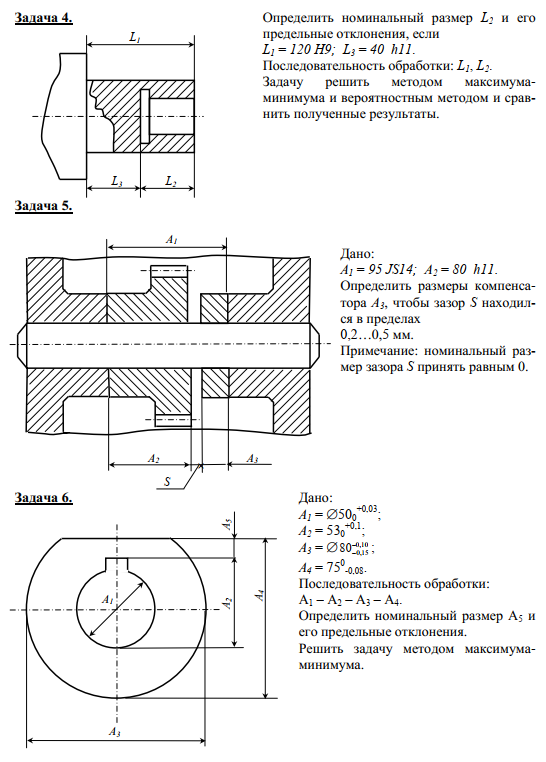

Задача 3. Дано: А 1 = 85 мм; А 2 = 10 мм; А 3 = 65 мм; А 4 = 10 мм. Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,65…0,8 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l 1 l 3 l 2 l 4 l 5 d d заг S А 2 А 4 А 3 А 1  S Задача 4. Определить номинальный размер L 2 и его предельные отклонения, если L 1 = 120 H9; L 3 = 40 h11 . Последовательность обработки: L 1 , L 2 . Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 95 JS14; А 2 = 80 h11 . Определить размеры компенсатора А 3 , чтобы зазор S находился в пределах 0,2…0,5 мм.

Примечание: номинальный размер зазора S принять равным 0. Задача 6. Дано: А 1 =  50 0+0,03 ; А 2 = 53 0+0,1 ; А 3 =  80   00,,10 15 ; А 4 = 75 0-0,08 . Последовательность обработки: А 1 – А 2 – А 3 – А 4 . Определить номинальный размер А 5 и его предельные отклонения. Решить задачу методом максимумаминимума. L 1 L 3 L 2 А 2 А 3  А S 1 А 1 А .
