Ответы к контрольной работе 2: КСР 2- вариант 4 вариант 4

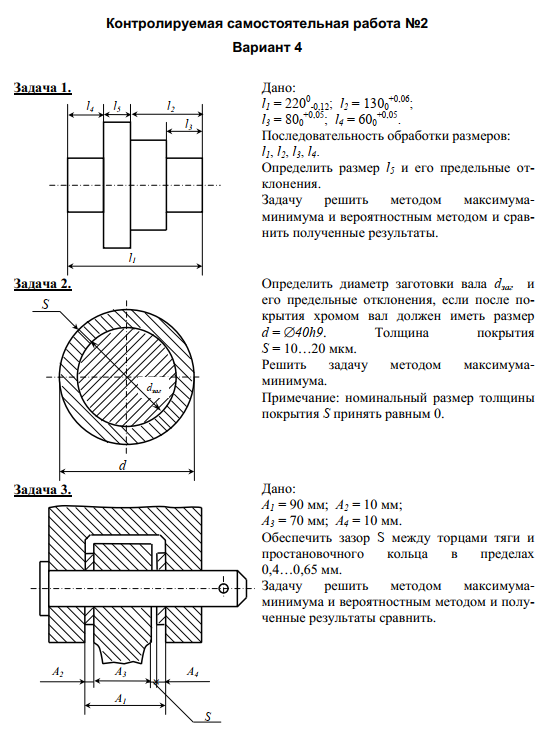

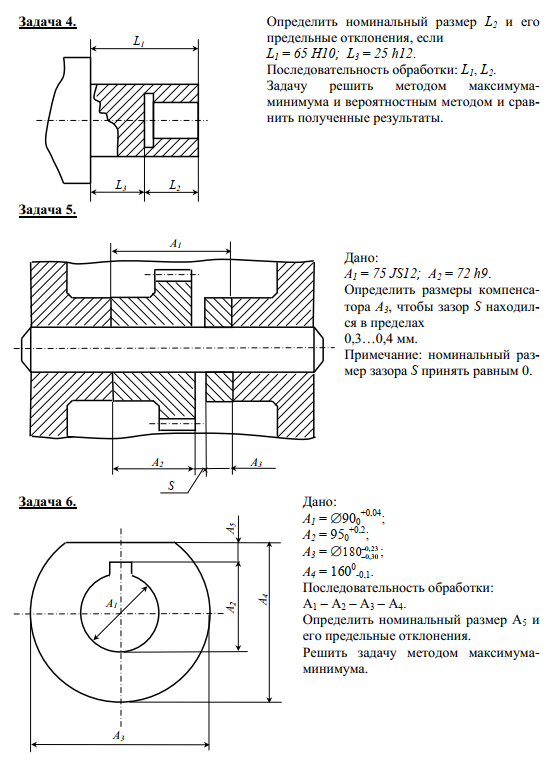

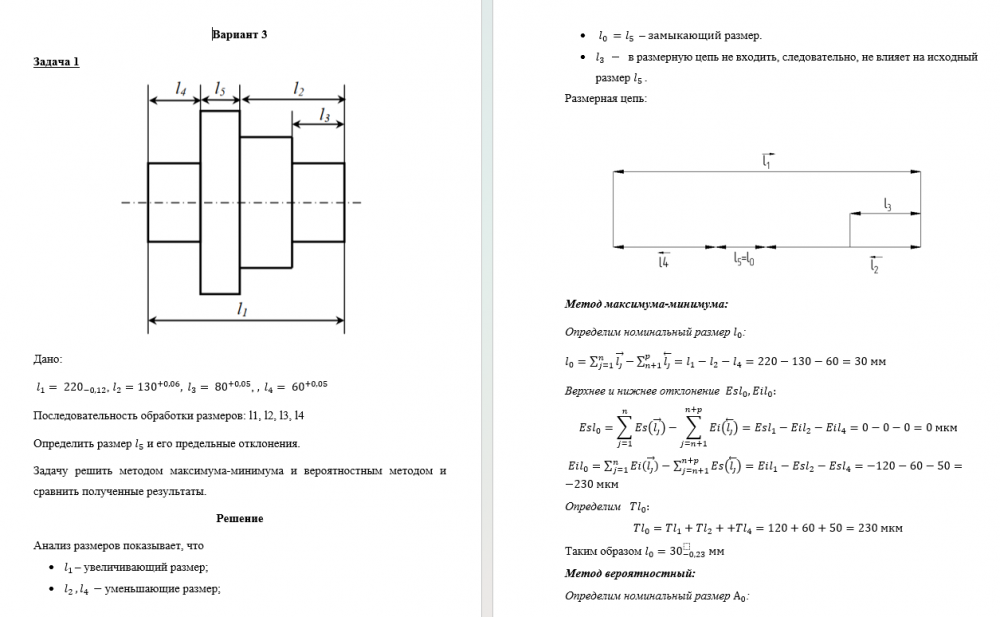

Контролируемая самостоятельная работа №2 Вариант 4 Задача 1. Дано: l1 = 2200-0,12; l2 = 1300+0,06; l3 = 800+0,05; l4 = 600+0,05. Последовательность обработки размеров: l1, l2, l3, l4. Определить размер l5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала dзаг и его предельные отклонения, если после покрытия хромом вал должен иметь размер d = 40h9. Толщина покрытия S = 10…20 мкм. Решить задачу методом максимумаминимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3. Дано: А1 = 90 мм; А2 = 10 мм; А3 = 70 мм; А4 = 10 мм. Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,4…0,65 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l1 l3 l4 l5 l2 d dзаг S А2 А3 А4 А1  SЗадача 4. Определить номинальный размер L2 и его предельные отклонения, если L1 = 65 H10; L3 = 25 h12. Последовательность обработки: L1, L2. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А1 = 75 JS12; А2 = 72 h9. Определить размеры компенсатора А3, чтобы зазор S находился в пределах 0,3…0,4 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Дано: А1 = 900+0,04; А2 = 950+0,2; А3 = 180 00,,23 30; А4 = 1600-0,1. Последовательность обработки: А1 – А2 – А3 – А4. Определить номинальный размер А5 и его предельные отклонения. Решить задачу методом максимумаминимума. L1 L3 L2 А2 А3  А S 1 А1 А
