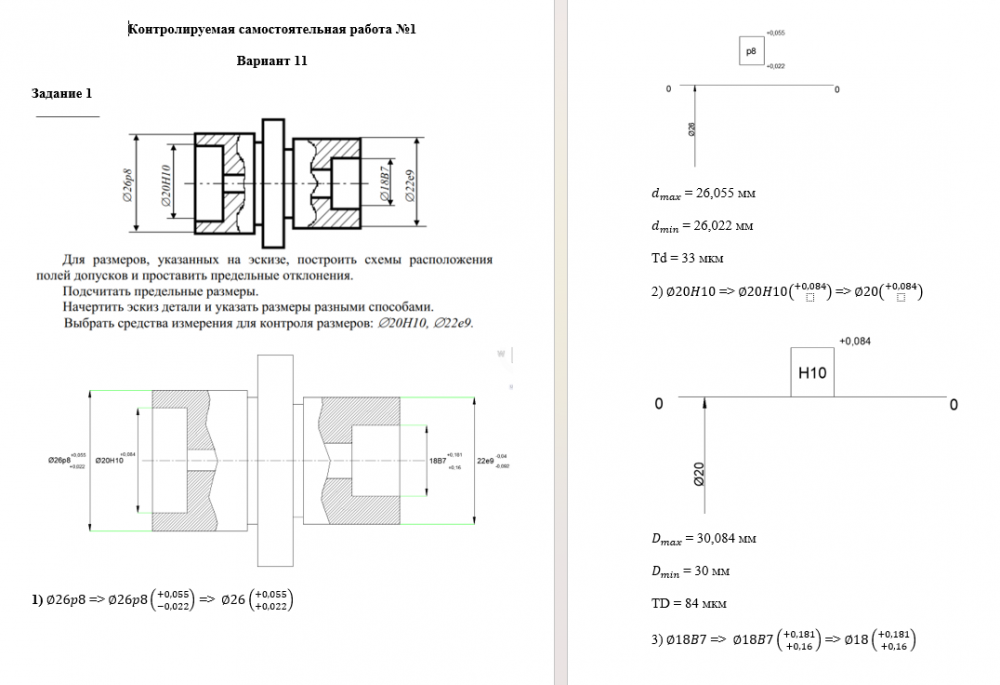

Ответы к контрольной работе 1: КСР 1 - вариант 1.11 вариант 11

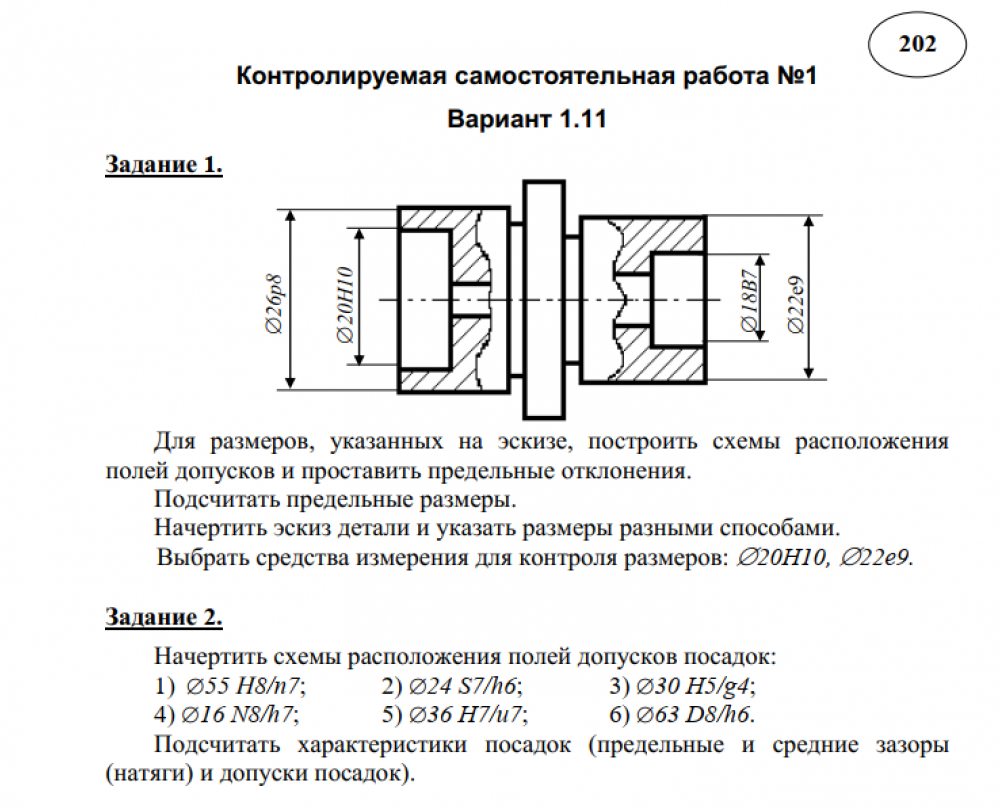

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 20H10, 22e9.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 55 Н8/n7; 2) 24 S7/h6; 3) 30 H5/g4;
4) 16 N8/h7; 5) 36 H7/u7; 6) 63 D8/h6.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

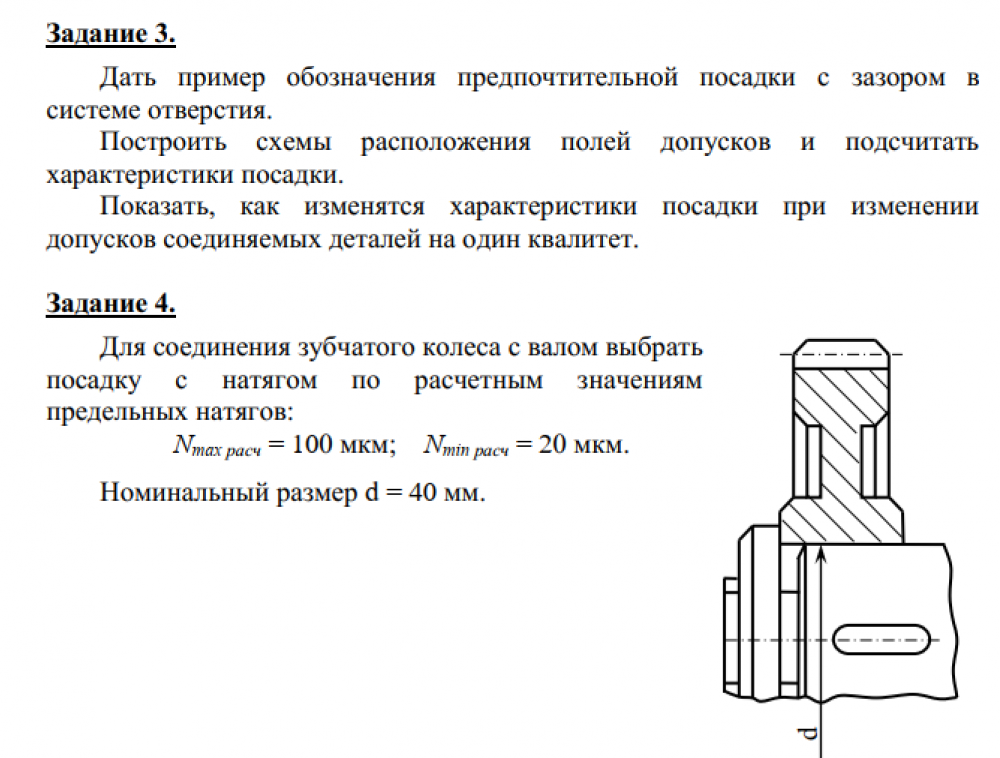

Задание 3.
Дать пример обозначения предпочтительной посадки с зазором в
системе отверстия.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям
предельных натягов:
Nmax расч = 100 мкм; Nmin расч = 20 мкм.
Номинальный размер d = 40 мм.

Показать/скрыть дополнительное описание
