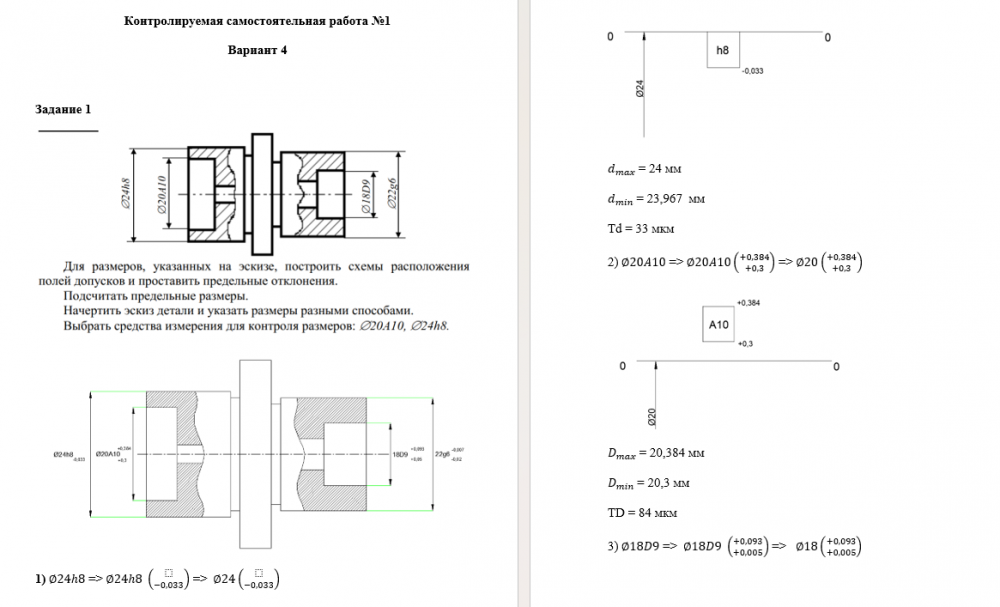

Ответы к контрольной работе 1: КСР 1 - вариант 1.4 вариант 4

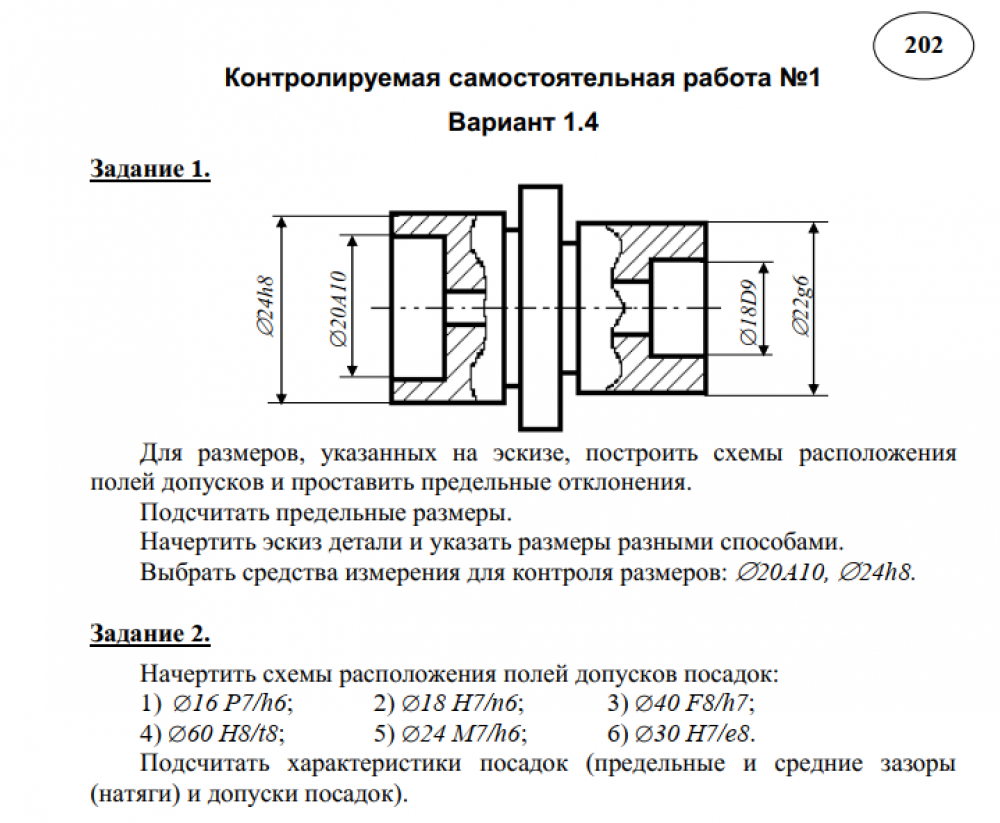

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 20A10, 24h8.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 16 P7/h6; 2) 18 H7/n6; 3) 40 F8/h7;
4) 60 H8/t8; 5) 24 M7/h6; 6) 30 H7/e8.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

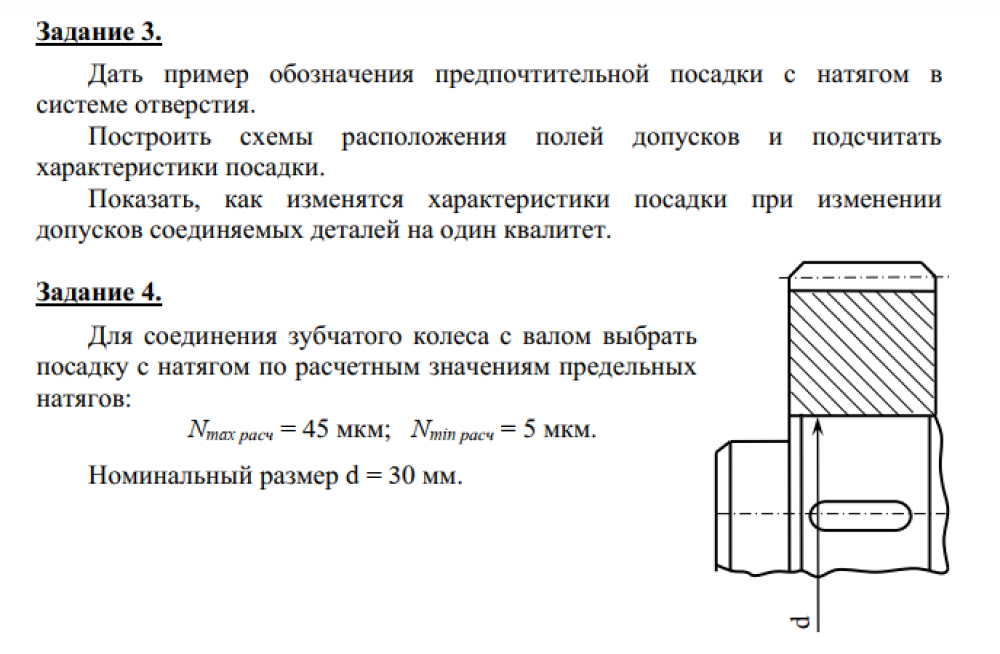

Задание 3.
Дать пример обозначения предпочтительной посадки с натягом в
системе отверстия.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 45 мкм; Nmin расч = 5 мкм.
Номинальный размер d = 30 мм.
